怎么解决CAD打印线条不显示？

　　CAD是一种可视化的绘图软件，很多小伙伴都在使用，但是最近有小伙伴反映自己在CAD图纸上打印出来有一些线条不见了，这是怎么回事呢？接下来小编就针对这一情况，给大家带来详细的解决方法，希望可以帮助到大家。

　　原因一：打印线条设置出错。即在打印设置里未设置按准确线型打印。

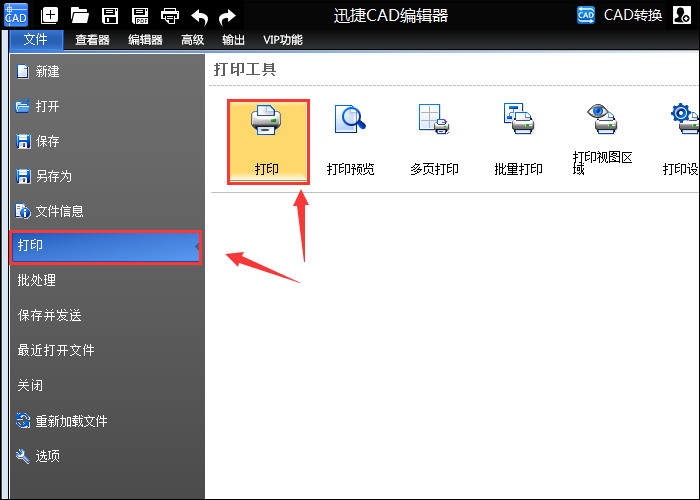

　　解决方法：在图纸准备打印工作完成后，点击“文件”—“打印”按钮。在打印设置窗口全选打印样式即颜色。将线型调整为准确的类型，而后点击“打印”即可。

怎么解决CAD打印线条不显示？

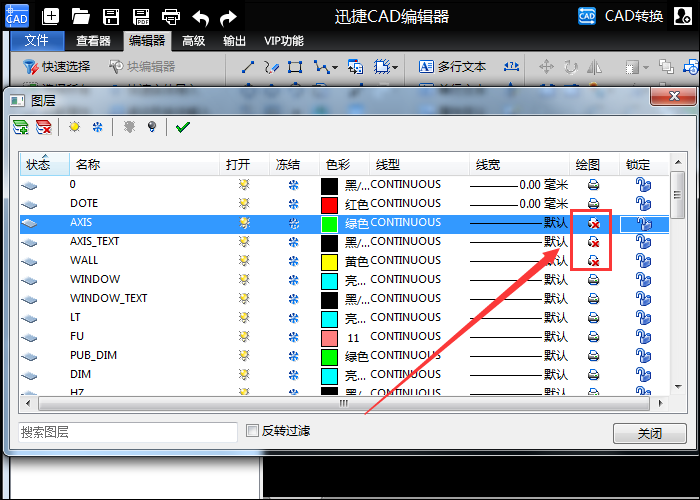

　　原因二：图纸中是否含有不打印设置。例如图形中某线段被设置成不可打印状态。即无法打印出图。

　　解决方法：检查不显示线段是否处于不可打印状态，如果是，则将图层线条打印设置改为允许打印即可。

怎么解决CAD打印线条不显示？

　　原因三：在图层设置中，图形线宽未设置为默认线宽或0类型。即导致打印出图无法识别出。

　　解决方法：在迅捷CAD编辑器中，图纸打印后，将软件切换至“编辑器”窗口，在功能区点击“图层”按钮，在图层弹出窗口将线宽设置为默认0.00毫米。如下图所示：

怎么解决CAD打印线条不显示？

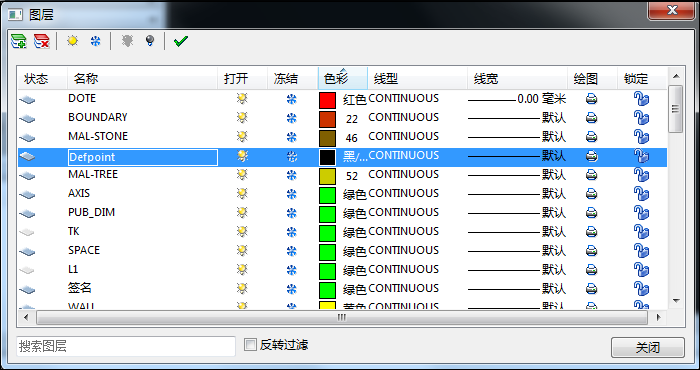

　　原因四：不显示线段绘制在Defpoint图层（默认不打印）。即只可预览，打印出不显示。

　　解决方法：打开CAD图层设置，检查不显示线段是否设置在Defpoint图层上，此图层为不可打印状态。将线条移至其他图层。

怎么解决CAD打印线条不显示？

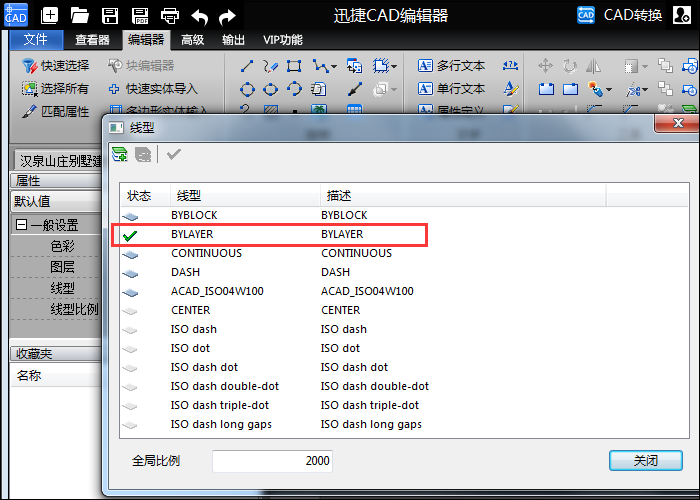

　　原因五：线条颜色没有设置好，导致打印时无法显示。

　　解决方法：选择不显示线条图形，一般情况下将颜色设置为黑白。将线条属性调换为Bylayer。

怎么解决CAD打印线条不显示？
