作为智能周界新成员的振动光纤，具有超远距离、精准定位、实时预警、本质安全、随形布设等多项优势。其中，“随形布设”是光纤特有的一项技能，在面对各种复杂的场景、刁钻的角度时，都能“随机应变”。

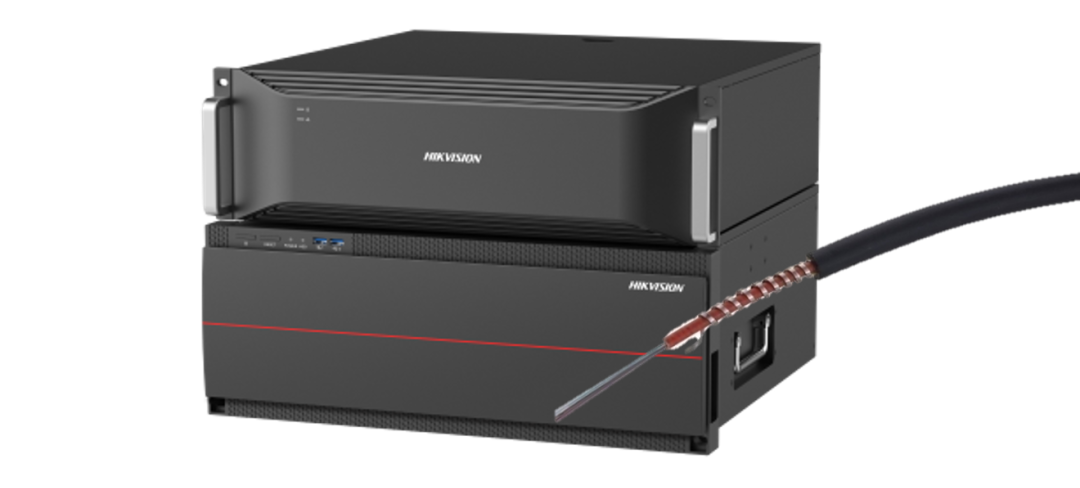

接下来，小编就以海康威视定位型振动光纤为例，给大家系统介绍一下，针对不同场景，振动光纤应该采用怎样的安装方式。

首先，周界的防护要求可以简单分成四种类型：防攀爬、防凿墙、防挖洞防穿越、防管道破坏。而每种类型在实际应用场景中，有不同的走线安装要求。

光缆的走线方式有直线、波浪线等,安装方式主要有挂网和埋地安装。

1

走线方式

S型波浪线铺设

将光缆以S型均匀铺设在安装介质上，波浪线的波长（波峰与波峰之间距离）需要根据现场实际围栏情况设计，常用1米间距。

一字型直线铺设

将光缆以一字型直线方式铺设在安装介质上。

2

安装方式

弹性隔离网--防攀爬

光缆推荐使用S型波浪线挂网安装。

硬质铁栅栏--防攀爬

由于铁艺围栏较为坚固，振动效果不佳，推荐在栅栏上方另加扣网或铁丝网，光缆使用一字型直线铺设在介质上。

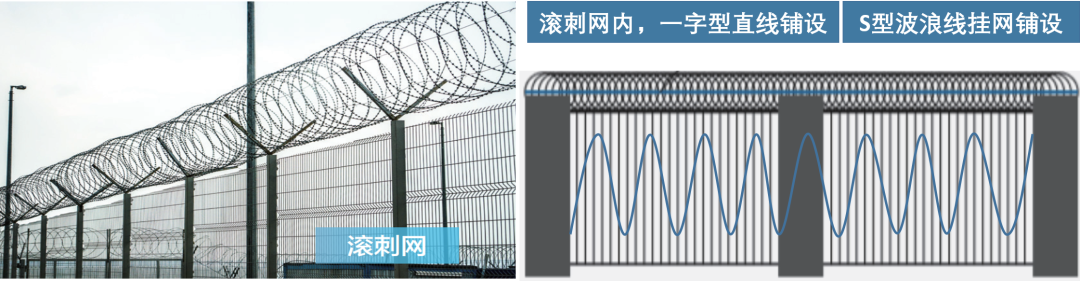

滚刺网&刺绳网--防攀爬

滚刺网或者刺绳网一般比较难进行S型铺设，根据围栏情况，在其中间滚刺或刺绳上使用一字型拉直线铺设。下面的铁丝网上推荐使用S型波浪线挂网铺设。

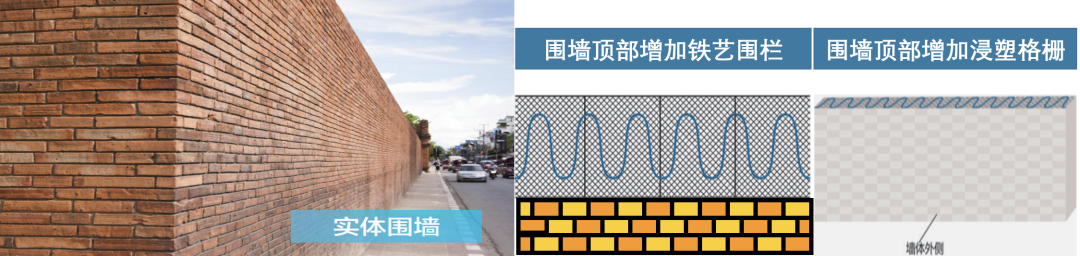

实体围墙--防攀爬

在围墙顶部安装高度小于1m的铁艺围栏或安装一层浸塑格栅扣网，突出 2CM 高度固定。推荐使用S型波浪线挂网安装。

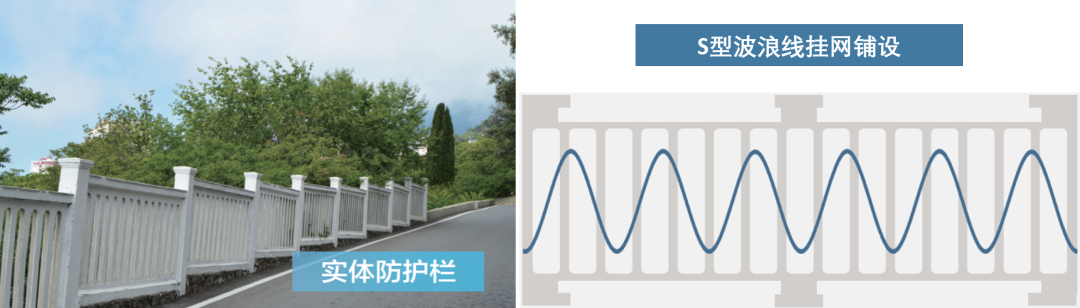

实体防护栏--防攀爬、防凿墙

推荐使用S型波浪线挂网安装。

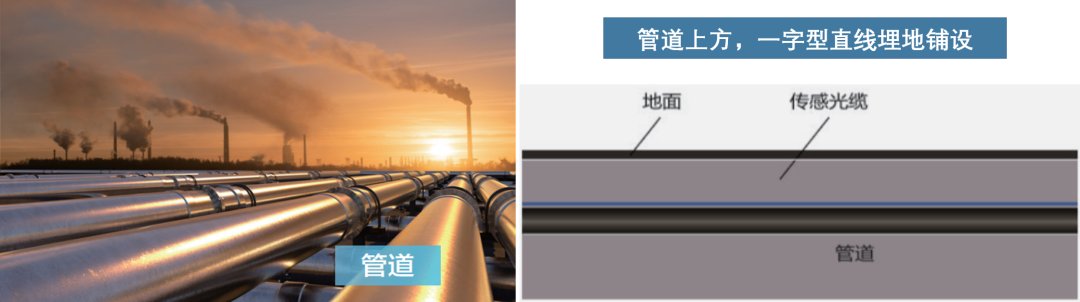

地埋管道--防管道破坏

沿着油气管道走向开挖光缆沟，光缆沟应尽量保持直线走线、沟底要平坦，克服蛇形走向，并在沟槽底部增加格栅网辅助光缆固定，增加传导效果。

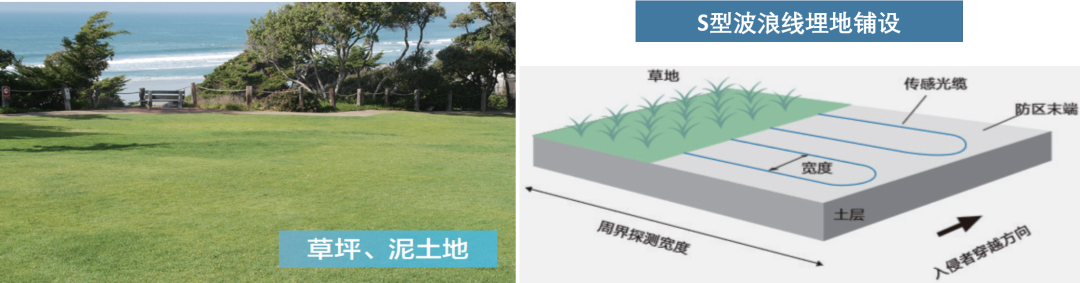

草坪、泥土地--防挖洞、防穿越

在防范区挖5-10cm深度、1.5m宽度的沟，平铺塑料格栅，将光缆以S型波浪线铺设在塑料格栅上，最后回填细土或草坪。在不便进行挖掘作业的场所，可先在防范区域表面垫一层5cm左右的粗砂砾层，然后在砂砾层上平铺塑料格栅和光缆，最后回填2-5cm细土或草坪。

【Tips】

1、光缆固定：用防紫外线扎带每隔30cm（间距可调整，原则是让光缆贴合在依附介质上）固定光缆。

2、光缆转弯：不要走直角或强制弯折，容易造成光缆折断。
