康康，我的摄像机尾线该怎么接呀？我买了拾音器、音响、探测器和声光报警器，但是不会接线，求助！

别慌，这些设备听起来接线复杂，实际上你一看就会！首先，我们来认识一下你买的这些产品需要和摄像机的尾线中哪几根相接。

01

首先，要先确定您购买的摄像机是支持外接音频以及外接报警输入输出设备的：

建议购买设备时就跟销售确认清楚哦

02

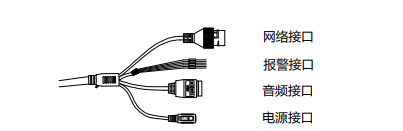

接下来我们认识一下尾线：

注：摄像机根据机型不同，线缆有所不同，支持外接音频及报警的摄像机，尾线会有音频和报警接口。

尾线标签含义：

AUDIO IN：音频输入

AUDIO OUT：音频输出

ALARM IN：报警输入

ALARM OUT：报警输出

接下来，康康手把手教你接线，快动手跟康康学起来~

1

拾音器接线

▌方法总结：

1)拾音器的信号线接入摄像机的AUDIO IN端子；

2)拾音器正极外接电源正极供电；

3)拾音器的负极和电源负极相接后，接摄像机的G端子即可。

2

音响接线

▌方法总结：

1）音箱正负线与电源正负线相连；

2）音箱信号线与摄像机AUDIO OUT端子相连；

3）摄像机的GND、音箱负极和音箱电源负极相连。

康康，音箱有规格要求吗？

音箱要求阻抗是0~600Ω的有源音箱。

3

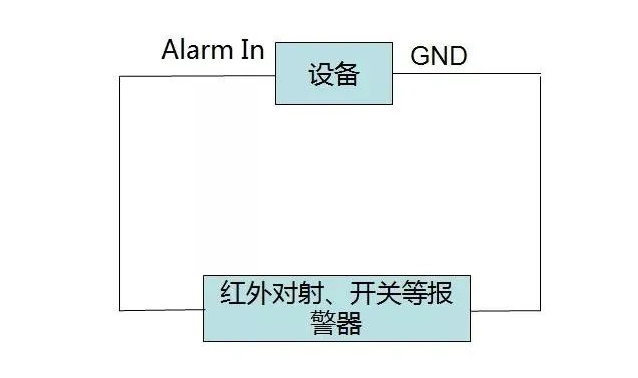

报警输入设备接线

常见的报警输入设备：红外探测器（红外对射），电子围栏，门磁，烟感等。

▌方法总结：

报警输入只需要接入一个开关量信号，所以不区分正负极，Alarm In和GND直接和报警输入设备的接线连接即可。（报警输入设备是否需要供电根据报警输入设备本身确定）。

4

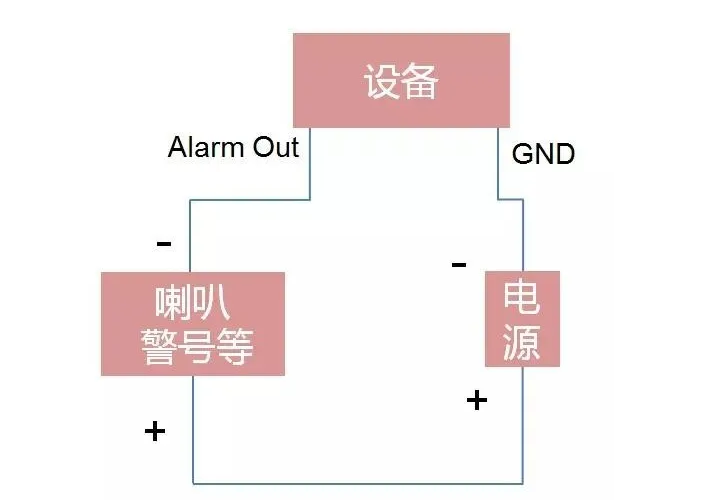

报警输出设备接线

常见的报警输出设备：警号（喇叭），报警灯等。

▌方法总结：

步骤一：摄像机上的ALARM OUT接口接报警输出设备的负极。

步骤二：报警输出设备的正极接电源的正极。

步骤三：电源的负极接摄像机的GND接口。

注：报警输出设备供电规范：12V 1A范围内。

上面就是摄像机外接音频和报警输入输出设备的方法，你学会了吗？

悄悄告诉你，如果你觉得接线复杂，可以直接购买我们内置麦克风、扬声器以及声光报警器的摄像机哦~
