接线 | 不同音频接口的摄像机拾音器接线指导

上篇文章

康康给大家带来了外接拾音器音频问题解决方法

本篇文章

为大家带来不同摄像机音频接口如何接线

let's go!

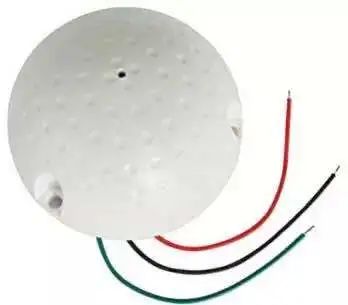

拾音器

拾音器主要用于采集音频，监控拾音器一般由一个麦克风音头加上放大输出电路组成，所以拾音器一般需要单独供电，电路的设计和采用的芯片不同对音质有较大影响。

接线方法

摄像机音频输入接口外观

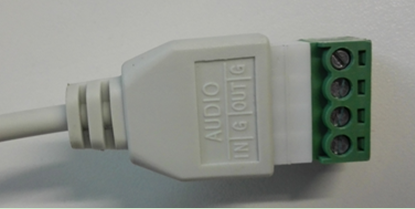

绿头接口

3.5mm

音频接口

接线

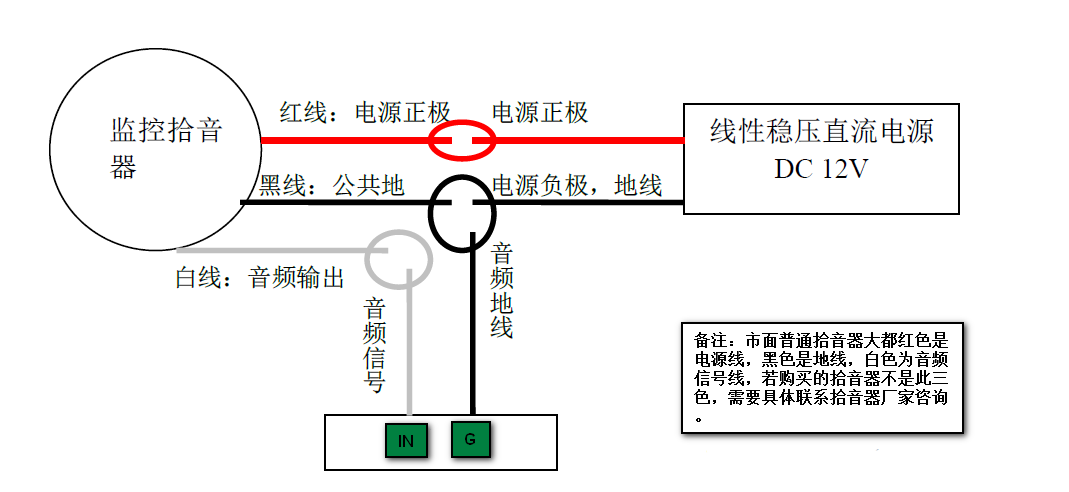

绿头接口

此类接线比较简单，普通的拾音器一般有三根线，一般是信号线、电源正极，电源负极。

方法如下：

A）音频信号线接IN

B）电源负极接地G

C）电源正极接拾音器的供电电源正极

这种拾音器的音频线可以单独或者同时接左/右声道，监控拾音器公共地接音频地，现在主流的网络摄像机都采取此种接线方式。

3.5mm

音频接口

Q

A

我买的拾音器不是3.5mm的音频头怎么办？我的拾音器还能接入摄像机吗？

康康这就来教你如何自制3.5mm标准头的方法。

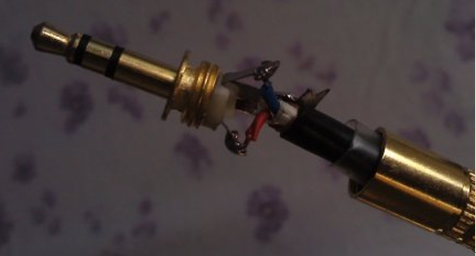

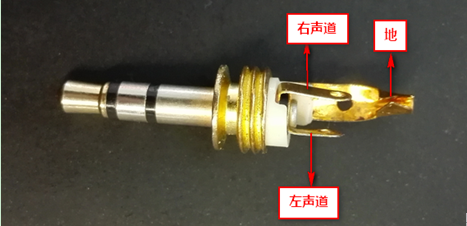

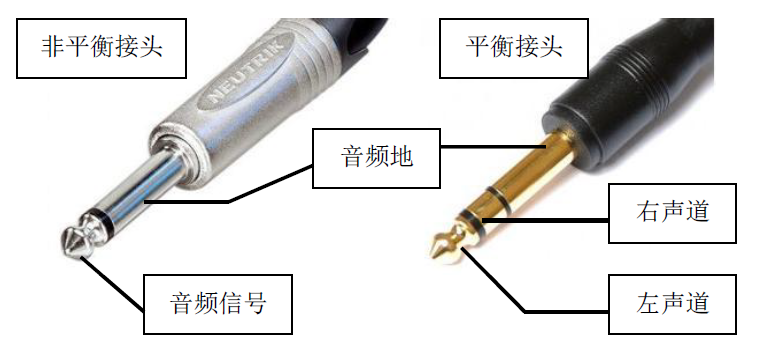

首先我们先来看下3.5mm音频头的内部：

中间两片短的触点是左右声道，长的是地线。

单声道接法：

单声道接法是我们最常使用的接线方法，只需将拾音器的信号线与接头的左右声道连接到一起即可，拾音器的电源负极与“地”相连，再给拾音器供电即可。

左右声道（双声道）接法：

双声道可以接两个拾音器，只需将两个拾音器分别接在左右声道上，即可实现左右声道音频同时输入。需要注意的是，在预览回放中，左右声道的声音是混在一起无法分开的。

接线完成后需要做绝缘处理，有条件的话使用热缩管，也可以用绝缘胶布包裹

拾音器接线
