摄像机在室外安装时 由于室外要面临的不确定环境因素较多 施工人员在布线、防护等方面往往需要比在室内安装摄像机时考虑更多 本篇文章将为大家带来《摄像机场外施工规范》 希望对大家有所帮助~
检查提供的线缆是否满足监控设备的需要，主要是检测是线缆直径大小，线缆需要带屏蔽的是否都带，双绞的是否都双绞等。 信号传输线必须与高压设备或高压电缆(10kV)之间保持至少50 米的距离。 对于空旷地带必须采用密封钢管埋地方式布线，并对钢管采用一点接地，禁止采用架空方式布线。 线缆按照接线图纸布好后，线缆不裸露，例如线缆要用塑料软管包好、从立杆横臂到抓拍单元内的线缆全部走塑料软管，软管接头做防水处理。

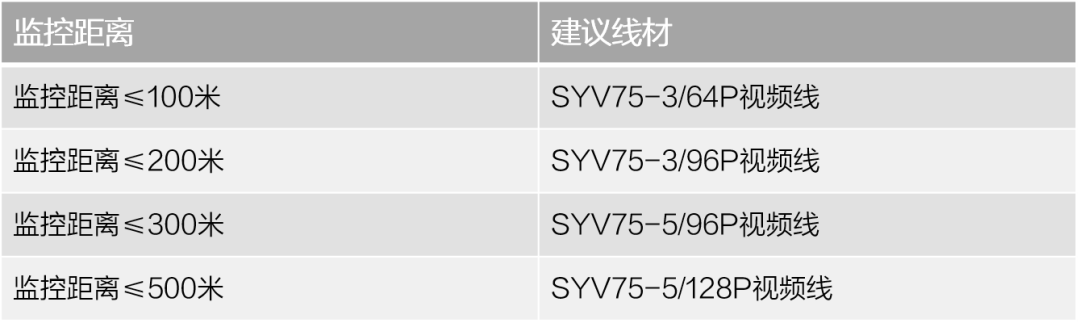

视频线：用于传输视频信号

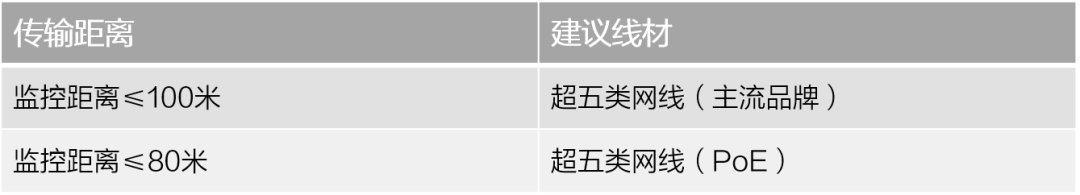

网线：用于传输网络信号 PoE实际上是采用直流方式供电，所以必须要考虑线路的压降和线路损耗。

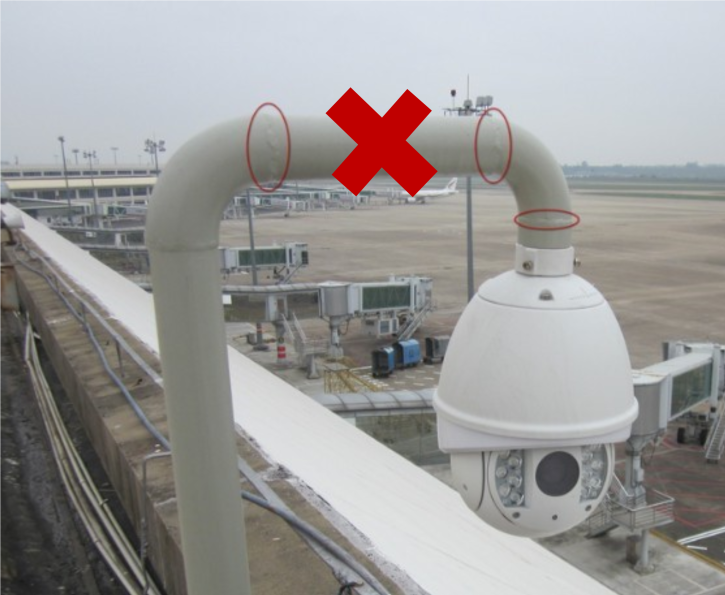

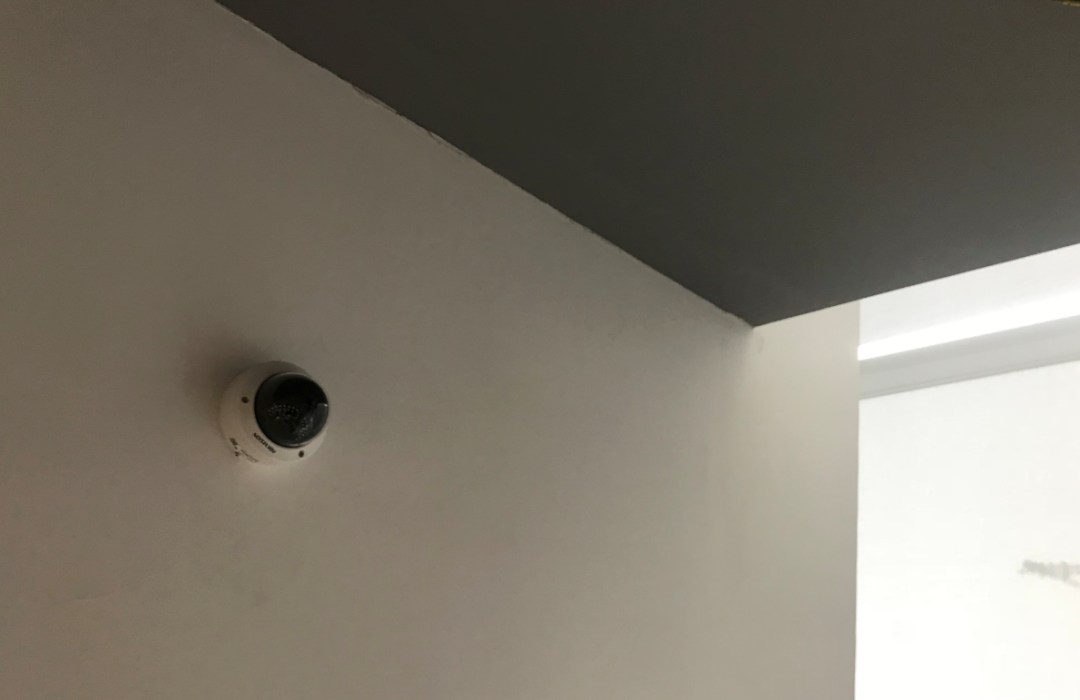

安装立杆采用L型杆时，推荐横杆需要有一定的上扬角度，防止因横杆密封性不好，雨水倒灌至摄像机顶部。 室外摄像机墙壁安装推荐使用长壁装支架，不推荐使用短壁装支架或者吊装支架。 自选支架安装推荐使用连接口为内螺纹的支架，同时需确保支架的防水性能。 注意走线的接线端防水处理，防止因锈蚀造成图像异常，壁装方式且侧面走线的摄像机出线口必须朝下，电源适配器应放置在配电箱内。 室内摄像机型号，不能安装于可能淋到雨或非常潮湿的地方。

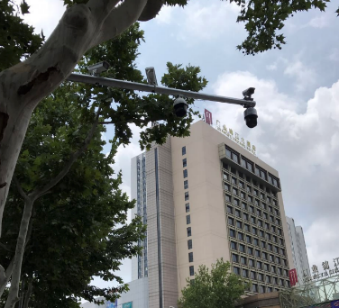

横杆安装球机的一端应有一定的上扬角度。

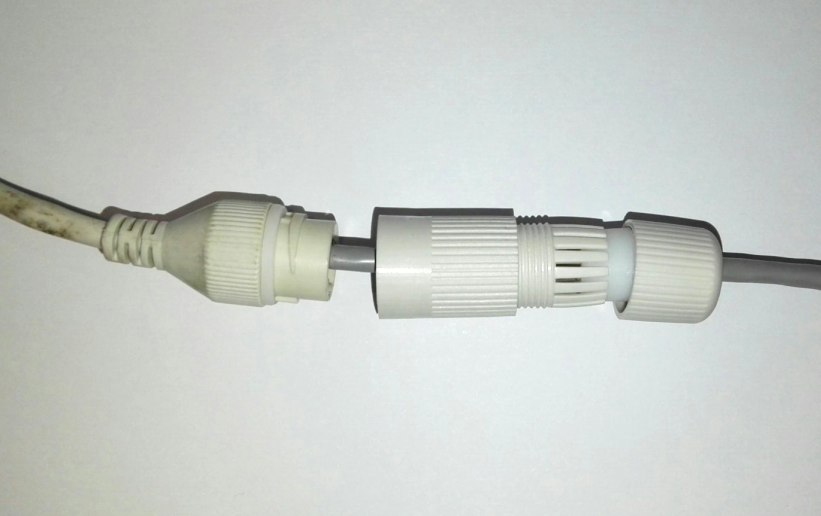

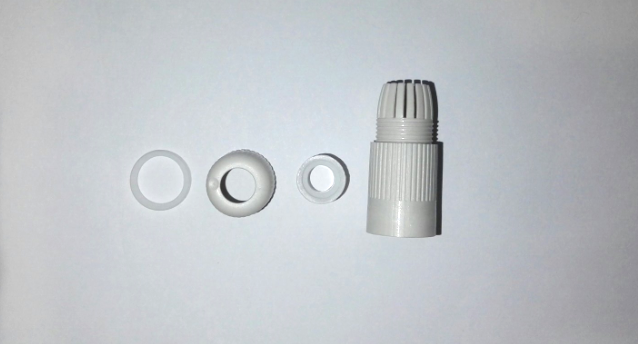

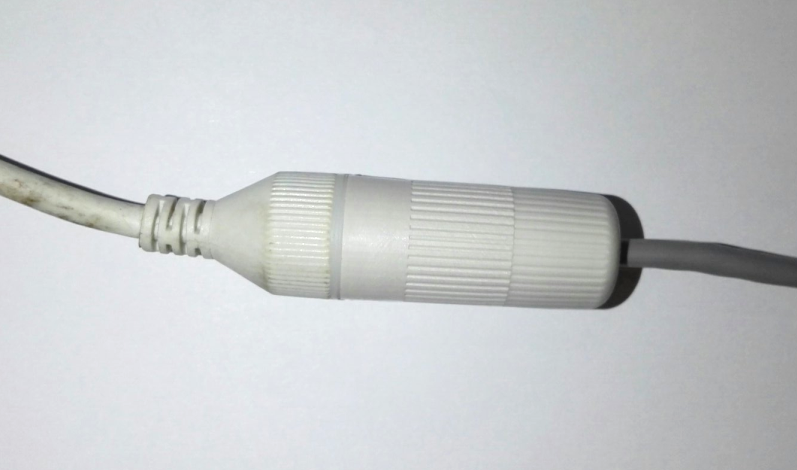

使用时先不做水晶头，将网线依次穿过防水套的各个部件。
最后再做水晶头，然后拧紧防水帽。

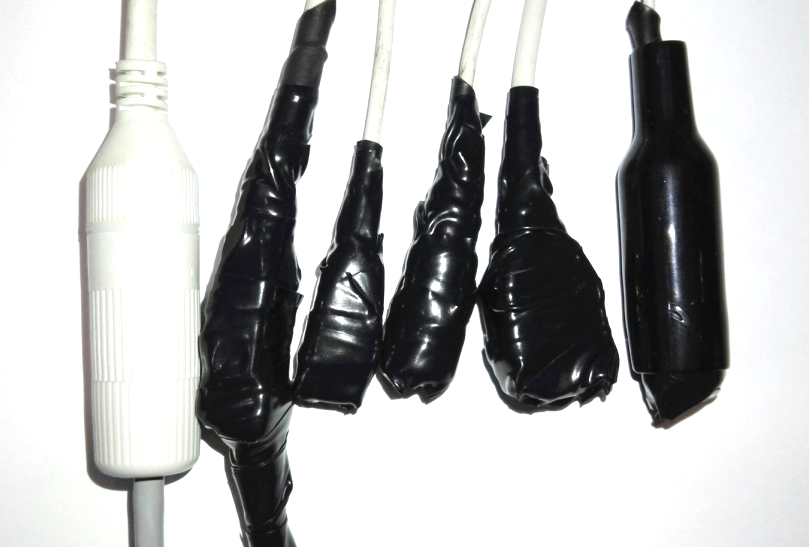

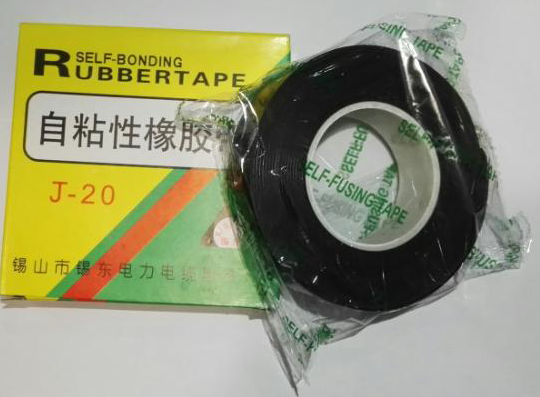

用于室外的设备，其他线缆需用防水胶带包裹，非电工胶布。

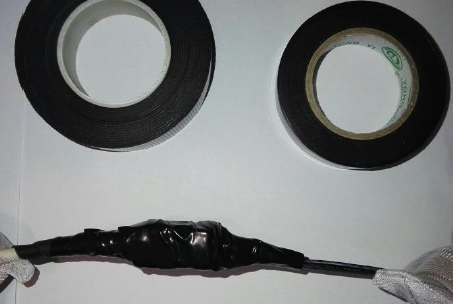

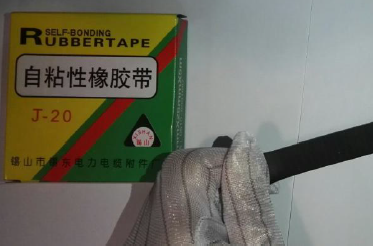

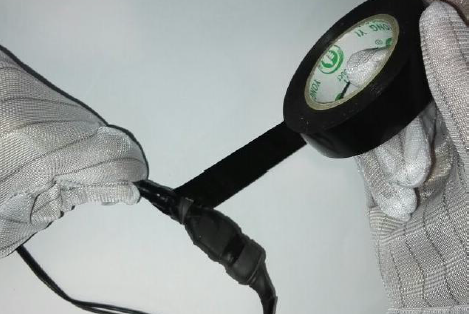

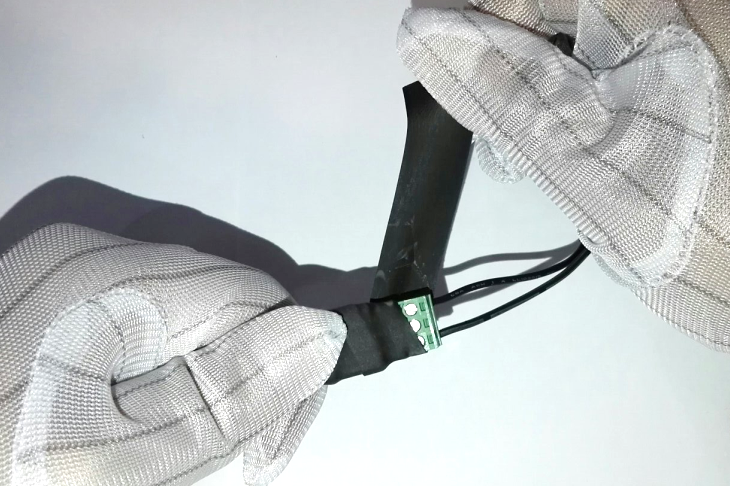

使用时先撕下黄色离型纸，将黑色胶带拉长至200%左右，以半搭式缠绕在接头上，缠绕完成后在最外侧包裹电工胶布绝缘，其他接口相同处理。
摄像机安装于室外，易遭到雷电打击；
设备的电源一般在现场就近取用，易受雷电波影响产生高压和浪涌电流；
如果没有必要的防雷、避雷措施，摄像机的运行将得不到保障，有可能导致摄像主机等短期内大量损坏，使系统濒于崩溃。
为了摄像机能可靠、长久地运行，摄像机、立杆、前端机箱及相应设备须接地。
一般情况下，设备的线缆敷设较长。
安装在这种场景常见的相机有：普通球机，IPC，筒机，小型云台等。
设备安装在上述场景下，由于周围有接闪器或更高的建筑物，设备处于其滚球半径范围内，遭受直击雷的风险较小，遭受间接雷的风险非常大。
● 对进入设备的线缆穿金属管屏蔽，且金属管需接地处理； ● 对于长距离传输的线缆，一般要求埋地，不允许架空敷设。 ● 同时在进入设备的每条线路上安装防雷器（防雷器一般接电源，通讯/控制，视频/音频）。
该类型场景要求安装可靠性强，不允许设备因雷击出现故障，同时维修成本很高。

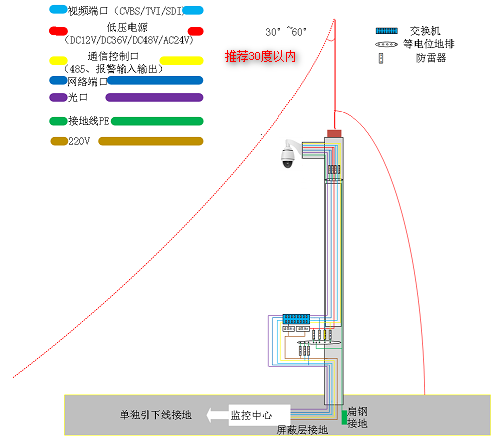

安装在这种场景常见的相机有：云台，鹰眼，制高点球机。
措施1：需要安装接闪器，使得设备处于接闪器的滚球范围内，从而避免设备遭受直击雷电的风险。 措施2：需要要求设备单独接地，不和接闪器的共地。 措施3：一般要求，对进入设备的线缆穿金属管屏蔽，且金属管需接地处理；对于长距离传输的线缆，一般要求埋地，不允许架空敷设。同时在进入设备的每条线路上安装防雷器（防雷器一般接电源，通讯/控制，视频/音频）。
设备安装在室内，无直击雷的危害，主要考虑雷电电磁脉冲带来的风险以及地电位反击带来的风险。
安装在这种场景常见的相机有：室内球机，半球，筒机，枪机等。
● 一般情况下防护雷电电磁脉冲的成本较高，鉴于发生概率较小，一般不专门进行防护，主要靠建筑物进行防护，所以要求建筑物雷电防护符合GB50343标准。 ● 为了防止地电位反击的风险，禁止采用建筑物避雷带、避雷针引下线进行设备接地。 ● 室内设备不需要额外加装防雷器，靠其自身防护即可。 ● 对于走线外拉的产品，其防护方案参考室外环境。
如果摄像机安装水泥柱或者水泥墙面上，则需要对摄像机进行就近接地；如果摄像机安装在金属杆上，且摄像机和金属杆导通良好，则可直接借助金属杆接地。 在强雷暴地区或高感应电压地带（如高压变电站等），必须采取额外加装大功率防雷设备以及安装避雷针等措施。 视频线及网线如果没有接入后端设备则必须在本地单独接地，如果有接入后端设备只须对后端设备做好接地处理。 系统必须等电位接地，接地装置必须满足系统抗干扰和电气安全的双重要求，并不得与强电网零线短接或混接。 系统单独接地时，接地阻抗不大于4Ω，接地导线截面积必须不小于 25mm²。接地线在打入地下1.5 米时需测量电阻是否达标，如不达标需再打深或者另打一根接地体。
● 电磁场会对相机正常的运行产生较大影响，相机要尽量避开机场雷达，高压电线特殊场景。在高铁动车，电梯等环境要用专用产品。
●辐射抗扰度（RS）前端相机要求场强范围≤10V/m，频率80MHz~2.7GHz
