科普 | PoE、PoE+、Hi-PoE你分的清吗？

PoE、PoE+、Hi-PoE？

经常在PoE设备的参数里看到

都是什么意思啊？

明明是PoE的交换机，怎么连接PoE摄像机不通呢？

Hi-PoE设备可以用PoE交换机供电吗？

……

看完接下来的内容，就能找到答案啦~

01

基础原理

PoE、PoE+、Hi-PoE的区别

PoE

PoE，即802.3af供电协议

供电电压：44-57V

供电电流：10～350mA

供电功率：15.4W

终端设备端口电压：37V－57V

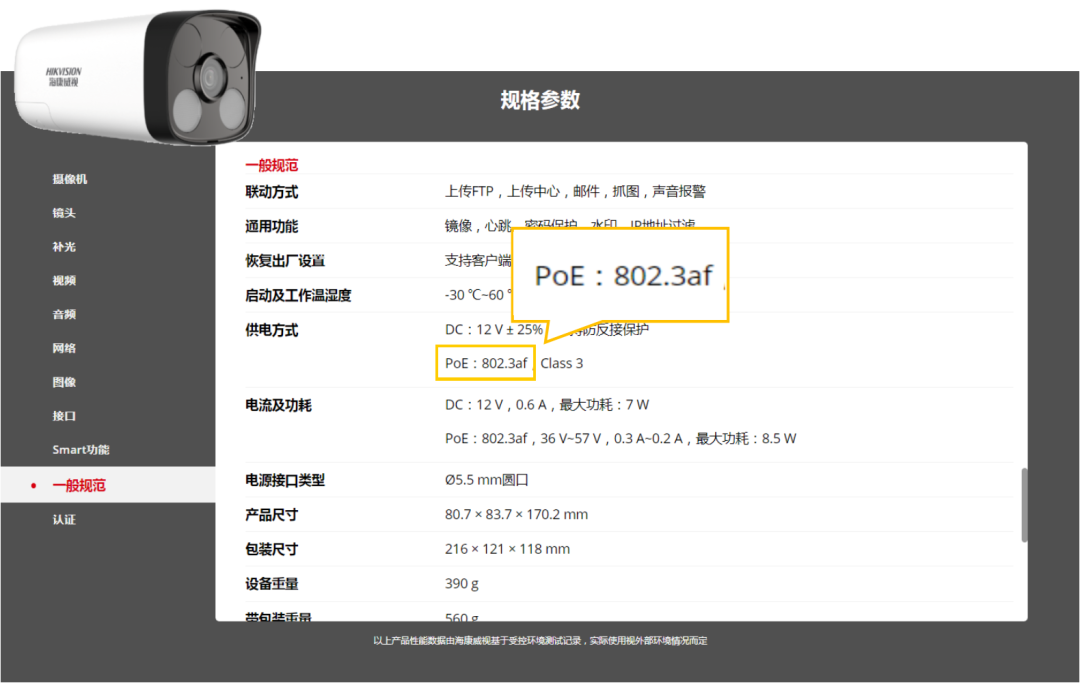

例如DS-IPC-B12H-LFT(PoE)

PoE+

PoE+，即802.3at供电协议

供电电压：50-57V

供电电流：10～600mA

供电功率：30W

终端设备端口电压：42.5V－57V

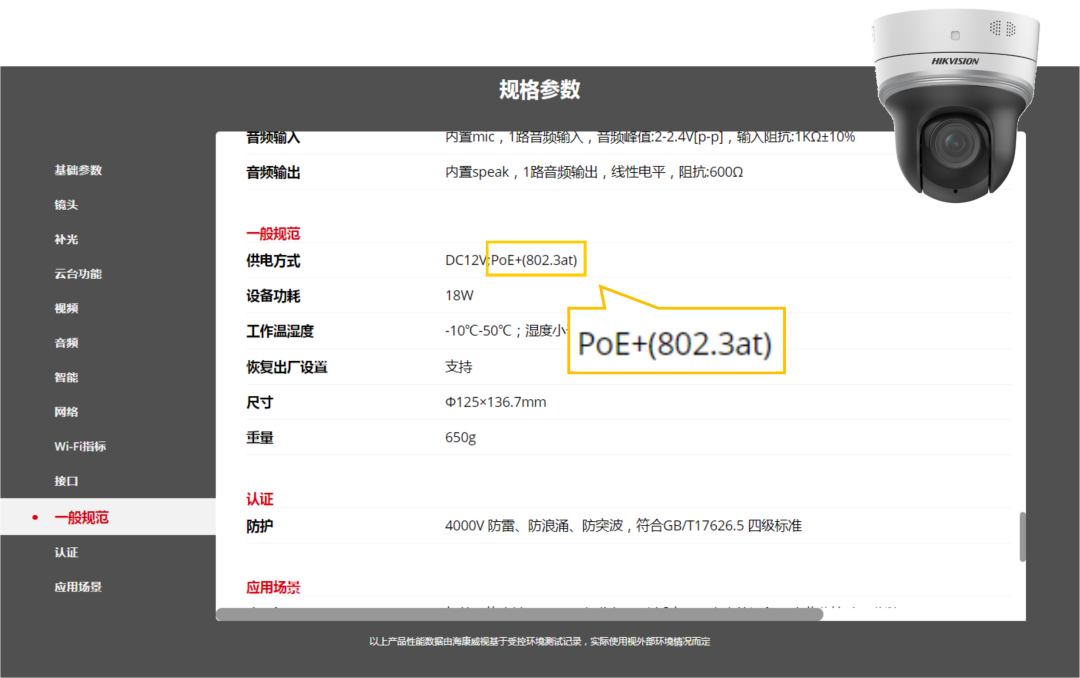

例如iDS-2DC2204IW(S5)

Hi-PoE

Hi-PoE功耗较高，需要Hi-PoE模块供电。

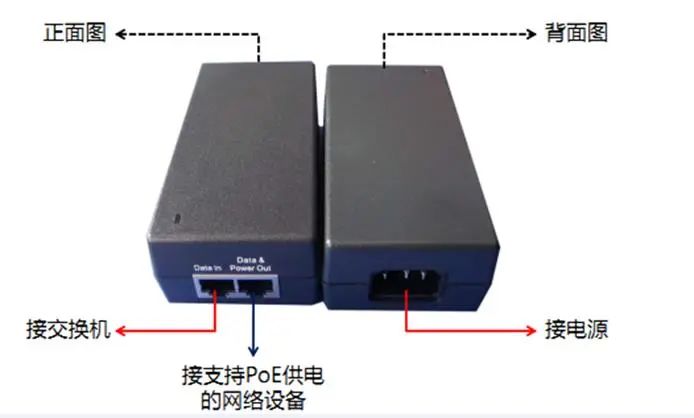

支持Hi-PoE设备的适配器叫PoE中垮，一头是220V专用模块供电，另一头是2个网口，上面标PoE的口接球机给球机供电，标DATA的口接交换机连接网络。

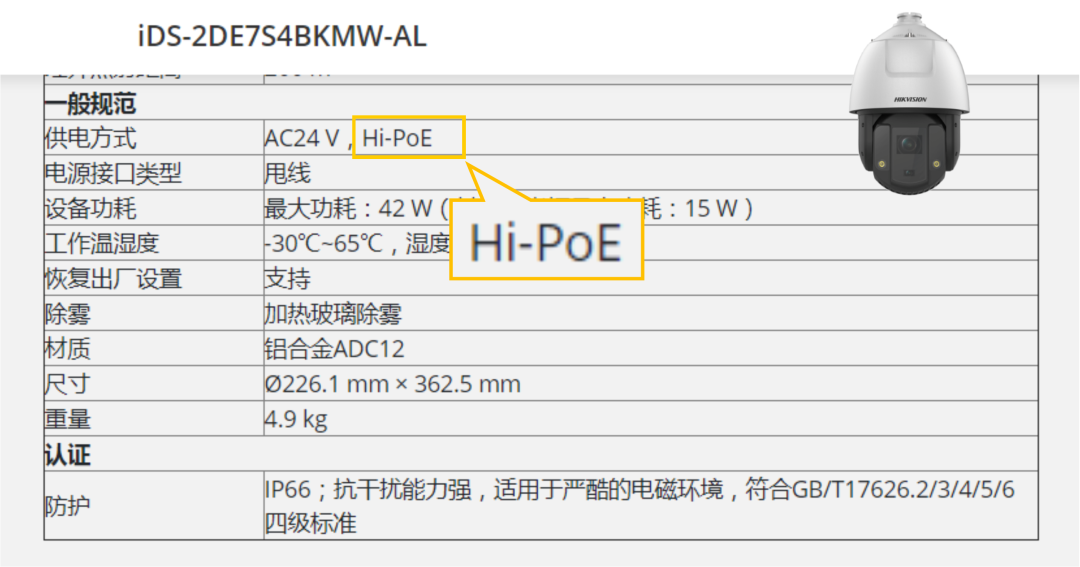

例如iDS-2DE7S4BKMW-AL

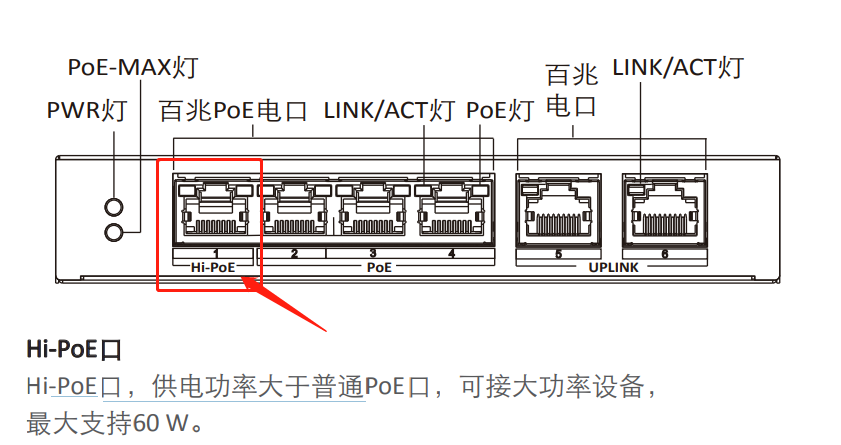

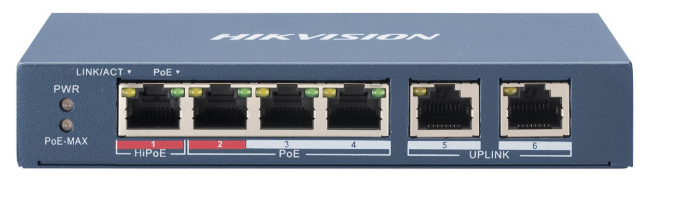

海康也有HiPoE接口的交换机，可以直接给支持Hi-PoE供电的大功率设备供电。

02

常见问题

PoE、PoE+、Hi-PoE 通用吗

1、PoE和PoE+通用吗？

PoE+(802.3at)供电协议是向下兼容PoE(802.3af)供电协议的。

也就是说，如果你的交换机支持802.3at标准，最大可供30W电，那完全可以给支持802.3af标准的需要7W的摄像机供电。

但是如果摄像机支持802.3at，需要20W的电，只支持802.3af的交换机就无法正常向这个摄像机供电啦。

2、Hi-PoE模块可以给哪些设备供电？

Hi-PoE模块可以给Hi-PoE、或支持PoE+，或支持PoE的设备供电。

但支持Hi-PoE的设备，支持用Hi-PoE模块供电，不支持用PoE+和PoE交换机供电。

3、PoE供电与外接电源供电方式可以同时使用么？

PoE设备可以同时接外接单独供电电源和PoE交换机，不会导致设备异常。

03

特别注意

PoE电压相关提示

区分PoE供电电压与设备

单独供电电压

文中所提到的供电电压均是指PoE协议中的电压，切不可自行给设备单独供电提供高电压，以免烧毁设备。

PoE、PoE+和Hi-PoE大家分清了吗？
