做工程必读，海康威视智能充电桩安装指南来啦！

随着小区管理的完善，为了减少电动车楼道乱停放、“飞线”充电、上楼充电带来的事故隐患，海康威视智能充电站自上线以来，已走进千万小区。

作为工程商，如果你还不会充电桩的调试安装，那可就out啦！

下面康康就为大家带来海康威视智能充电桩的安装方法，快来学习~

安装环境要求

以10路智能充电桩为例：

1

具有足够的电容量，单台10路智能充电桩应保证40A的电流容量。预计单台总功率约8KW。

2

具有足够的安装场地，单台10路智能充电桩应保证具有20平方的充电场所,高度不低于2米。

1

具有稳定的网络信号移动4G、全网通4G。

安装人员要求

建议从事电气行业，并有一年以上的电路施工经验人员（具有电工证）。

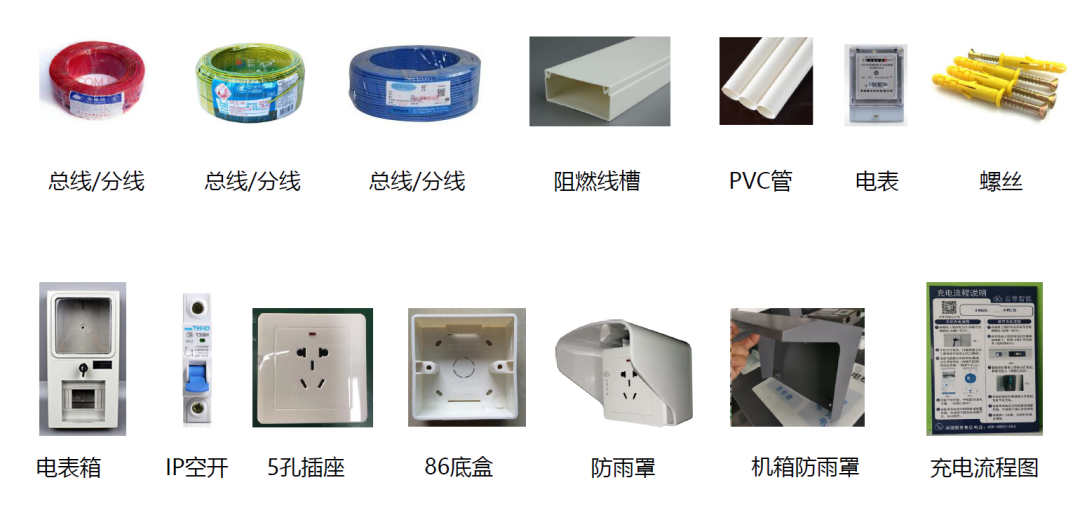

安装材料

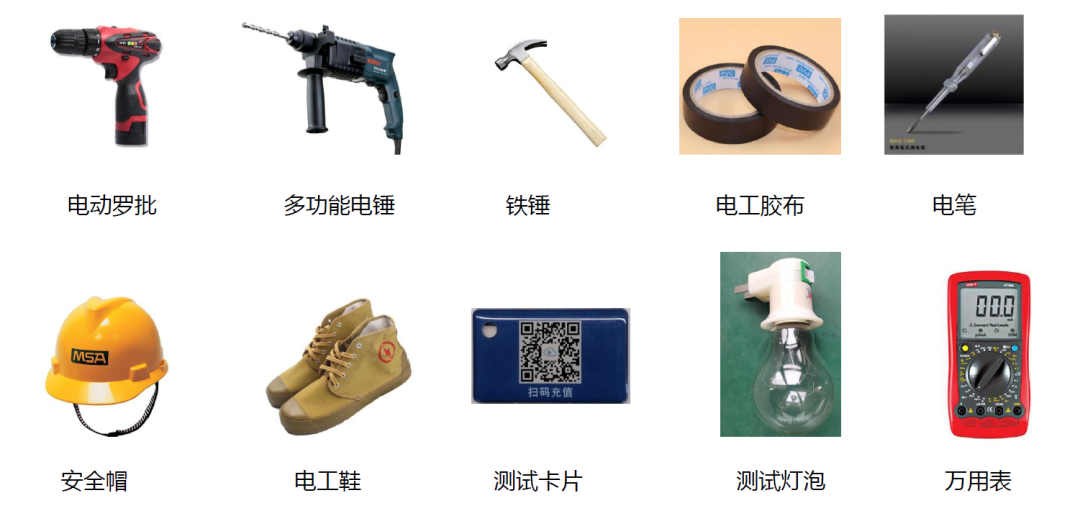

安装工具

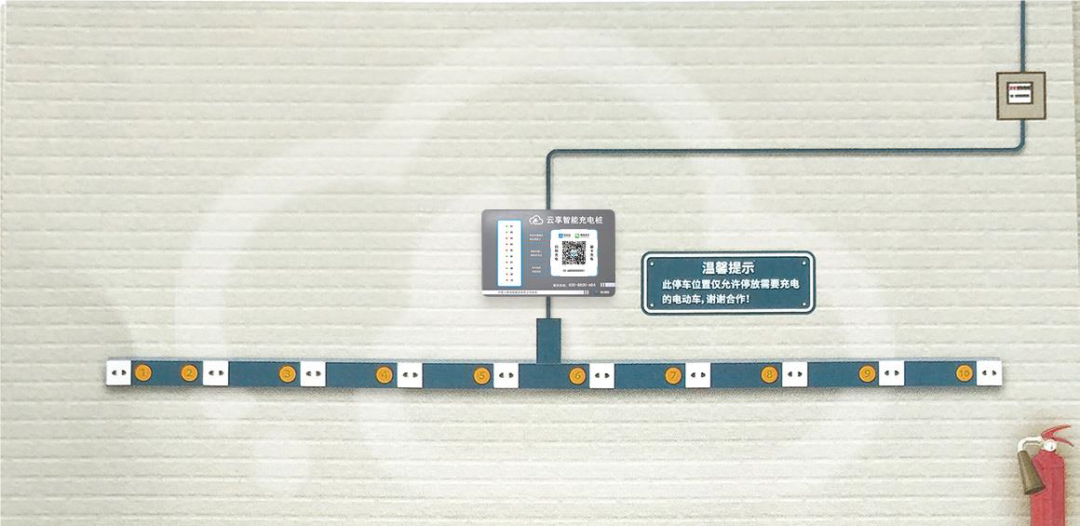

壁装效果图

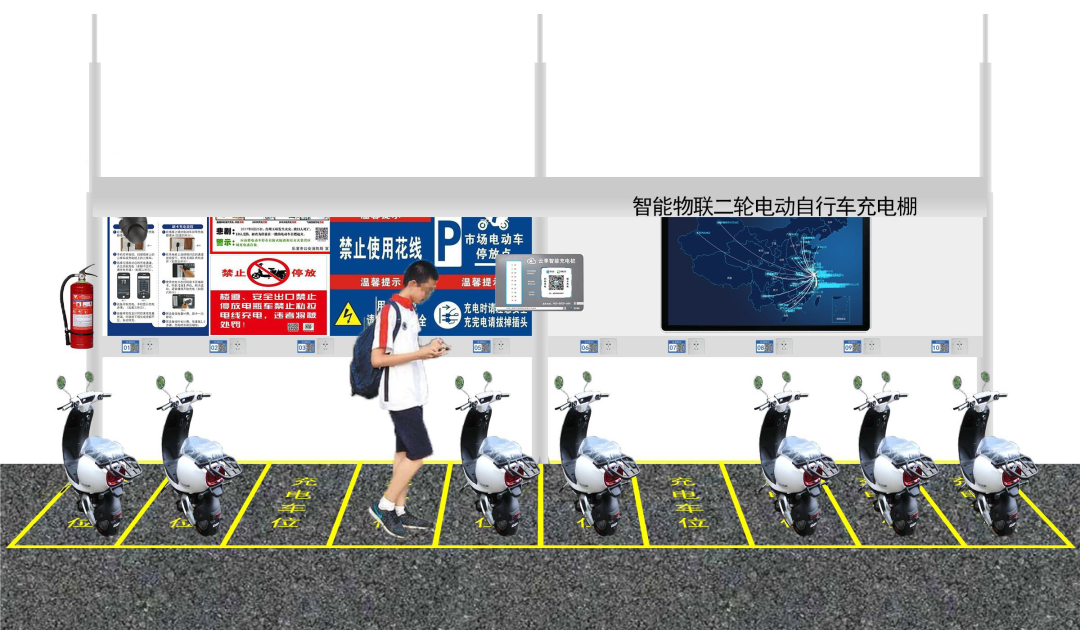

车棚安装效果图

布线施工

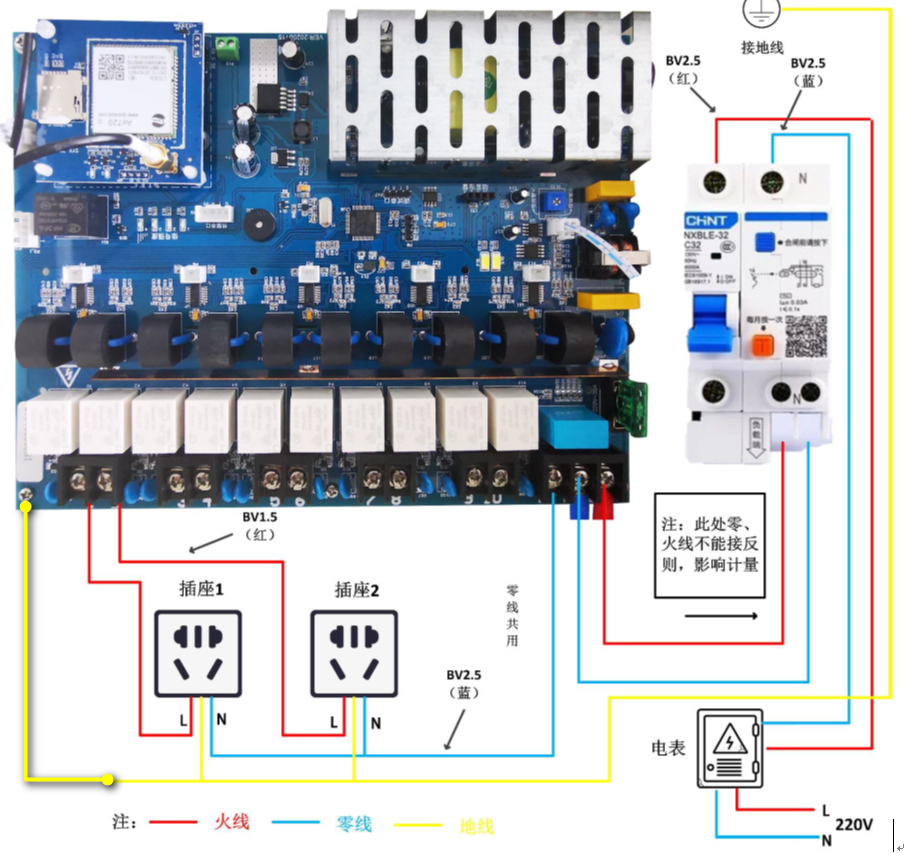

▌充电桩主板接线：

市电接电表输入，电表输出再接入空开输入，空开输出再接入充电桩主板右下角的电源端口：

注

零线火线不能接反；主板继电器模块的对应通道火线接对应插座的火线，零线地线共用，主板上的小螺丝可以接地线。

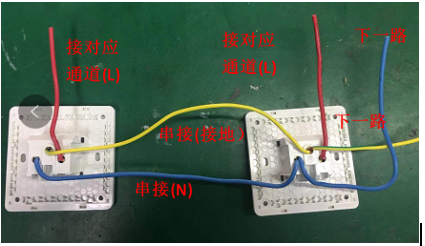

▌五孔插座接线：

插座的火线对接主板通道的火线，多个插座的零线和地线进行串接。

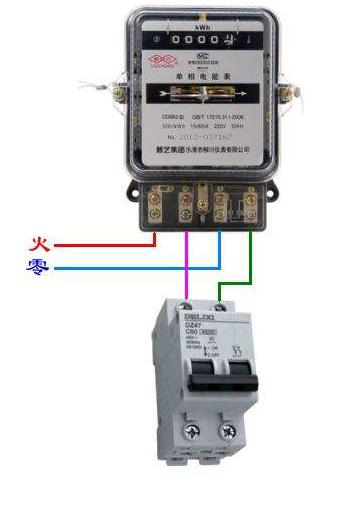

▌单相电表接线：

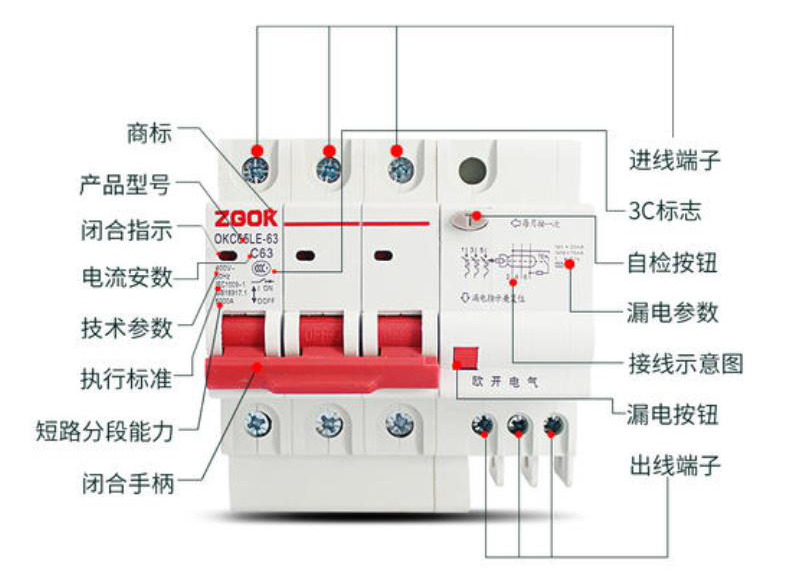

▌常见空开说明图：

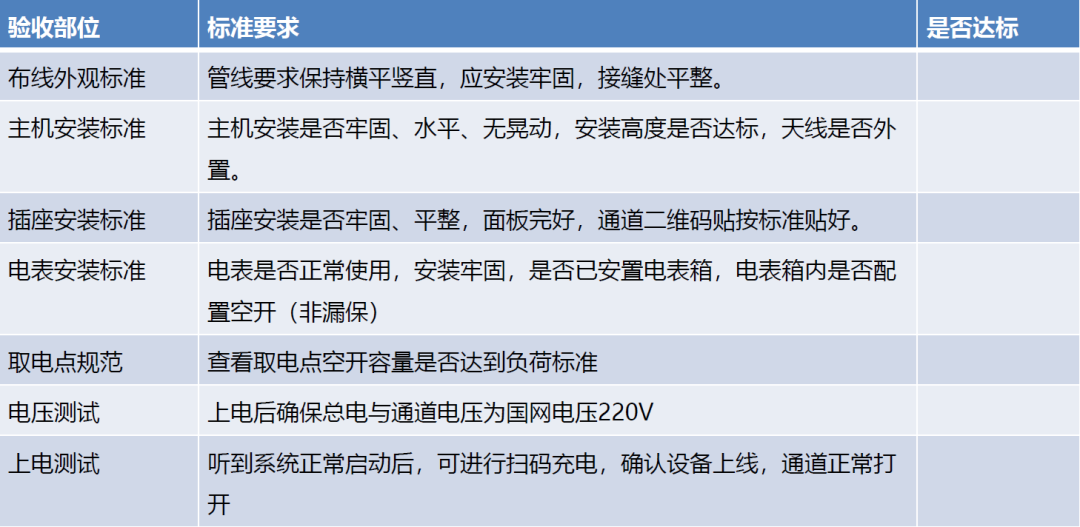

验收标准

验收方法

1

开机前检查：用万用表检测进线端是否短路，各接头是否接好并合上充电桩上的空开手柄；

2

系统启用音：认真听启动语音，听到嘀长音后，系统启动完毕，开始正常使用；

3

扫码测试：用微信扫码支付，将灯泡插入插座，选择一个通道后支付充电，在60秒观察充电功率是否与负载相同，反应时长应在5秒以内，并选择退款；

4

刷卡测试：刷卡按下通道后，打开所有插座，插上所有负载，等待3分钟，再拔掉所有负载，应在1分钟内自动断电。
