工程商必读，三步学会视频综合平台安装！

关注康康的粉丝应该都了解过我们海康的解码器系列产品。

那么，对于功能更强大的视频综合平台大家是否有使用过呢？

本篇文章，就为大家介绍下我们专门应用于设备多、维护难、扩容难场景的产品：DS-B20，DS-B21视频综合平台~

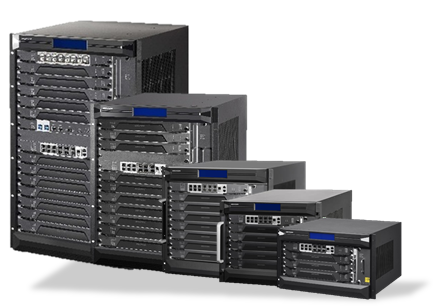

什么是视频综合平台？

视频综合平台产品采用ATCA（高级电信计算架构），插卡式设计，是一款简洁、便于扩容、便于维护、稳定性强的设备。高度集成多种功能：编解码、拼控上墙、图像处理、网络功能、管理维护等。

看起来很复杂不会安装？

没关系

康康教你“一招制胜”！

视频综合平台快速安装大法

下面以视频综合平台DS-B21为例讲解解码设备的安装和基本配置。

安装前准备：

检查产品装箱清单，确保产品的完整性。

01

安装主控板及业务板

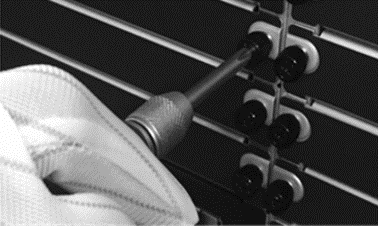

（1）拆卸档条-根据需求将部分或（全部）,视频综合平台前后档条拆卸方法如下：

DS-B21拆卸档条

（2）安装板卡后接口板-以安装HDMI解码板后接口板为例：

DS-B21安装板卡

注意：

1、板卡安装时一定要先安装好板卡后接口板，再安装对应的板卡主板，否则可能造成板卡主板针脚弯曲或断裂。

2、不安装板卡的槽位请不要将前后挡板取下，以免影响扇热风道。

3、安装之前，要仔细核对前后板卡型号标签，避免出错。

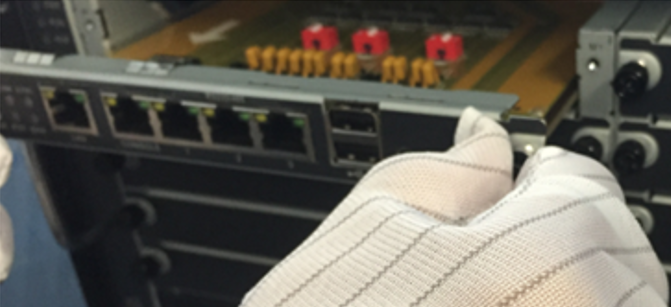

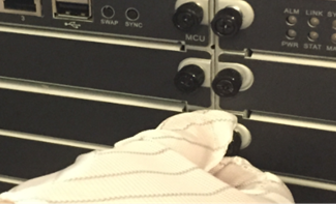

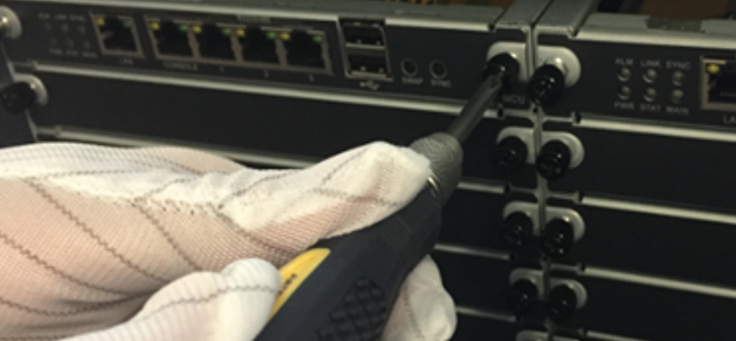

（3）安装板卡主板

同样方法安装交换板和业务板，确认安装完成。

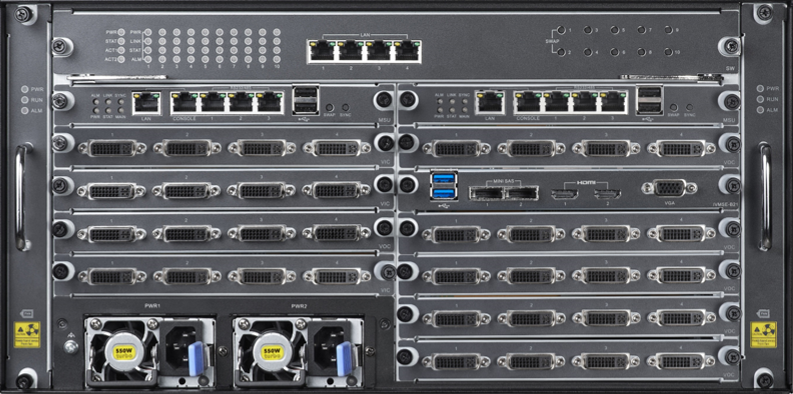

DS-B21安装完成图

02

设备接地，按照要求对设备进行接地处理

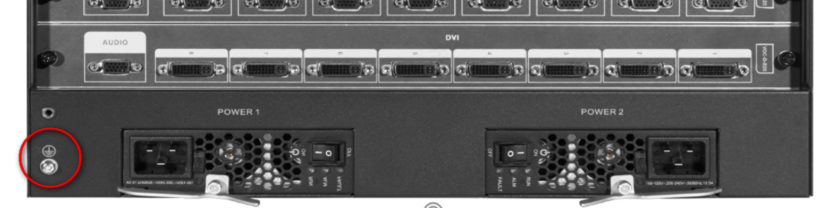

接地柱位置：

接地端口

重点：重要的事情说三遍，设备做好接地很重要、很重要、很重要！

03

网络接线

设备安装完成后，需要连接保护地线、电源线、视音频信号线和网线等：

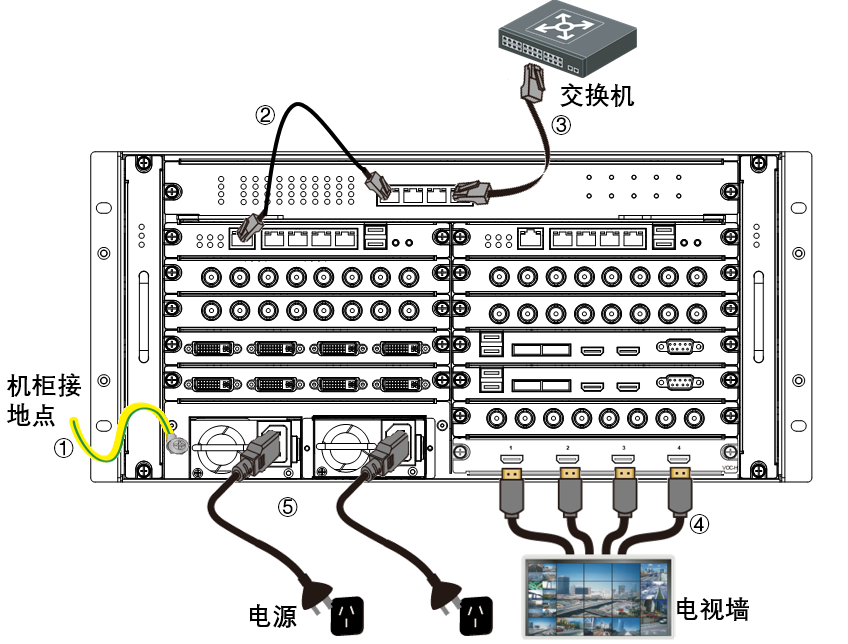

设备接线图

1

用十字螺丝刀将保护地线的一端连接到设备的接地端子上，另一端连接到机柜或工作台的接地点上。

2

用网线连接主控板的LAN网口到交换板上的任一网口。

3

用网线连接交换板上的任一网口到外部交换机的网口上。

4

连接视频输出端口（如HDMI）到电视墙，根据实际情况选择需要连接的端口和连接的数量。

5

使用电源线将设备的电源和机房供电插座连接起来。若视频综合平台配置为双电源冗余，两个电源接口都需要连接供电插座。

注意

（1）网络接线时必须将 DS-B20，DS-B21视频综合平台主控网口（LAN 口）与业务网口连通。

（2）DS-B20,DS-B21主控板的任意2个及以上业务网口，不要接入同一交换机，以免形成环网风暴。

（3）建议使用6类以太网网线进行连接。

（4）相同编号的电口与光口只能同时使用其中的一个。

完成以上三个步骤，设备的基本安装就已经完成了~

别走开，下篇文章教你视频综合平台如何配置~
