常见场景

在大家使用解码器的环境中，还常常会有用网络键盘对解码器进行上墙操作的场景，本篇文章，康康为大家介绍一下用1100K键盘如何配置69系列解码器上墙及回放。

69解码器

解码&回放

上墙

1100K

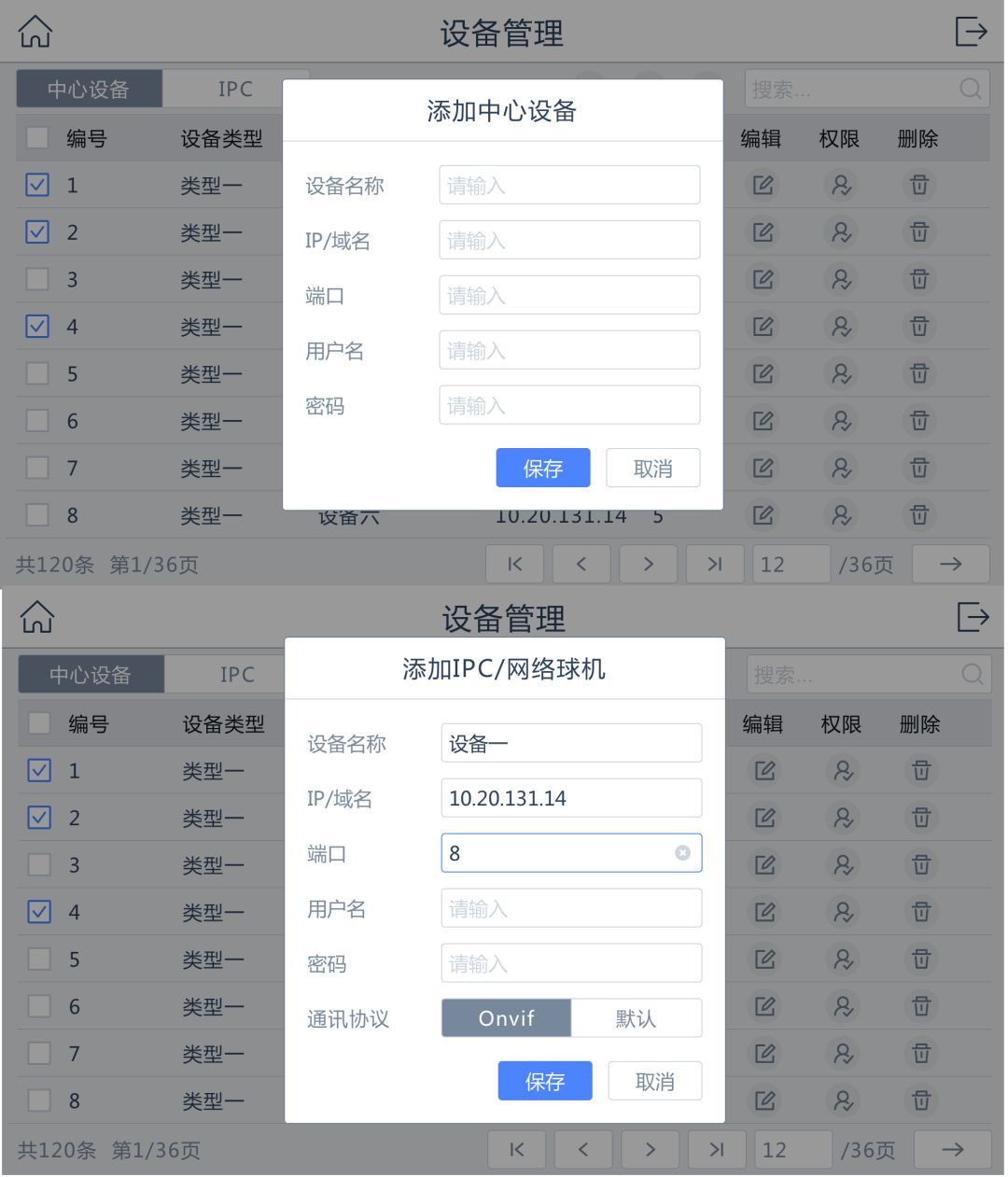

添加设备

主界面点击 键盘操作 > 设备管理，根据设备类型添加设备，可选择中心设备或IPC，输入设备IP地址，端口，用户名，密码，设备名称自动获取。

区域配置

可以整面电视墙做区域划分，方便按区域管理电视墙

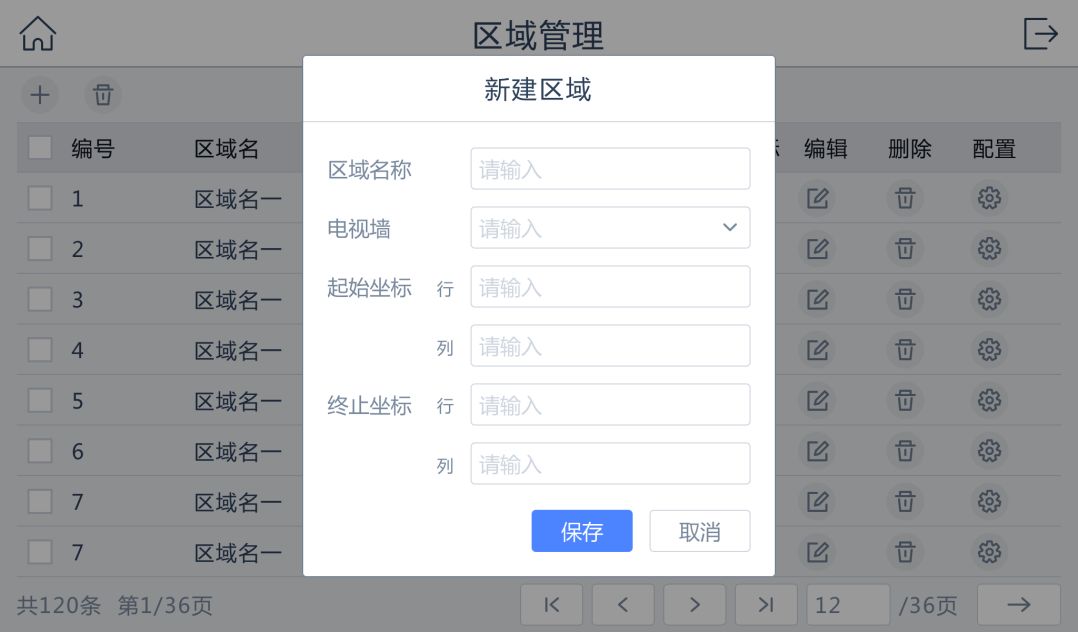

1.添加区域

进入 键盘操作 > 区域管理，点击 +，输入电视墙ID，区域起始，终止坐标

提示：最多支持设置16个区域，区域规则最大6*8

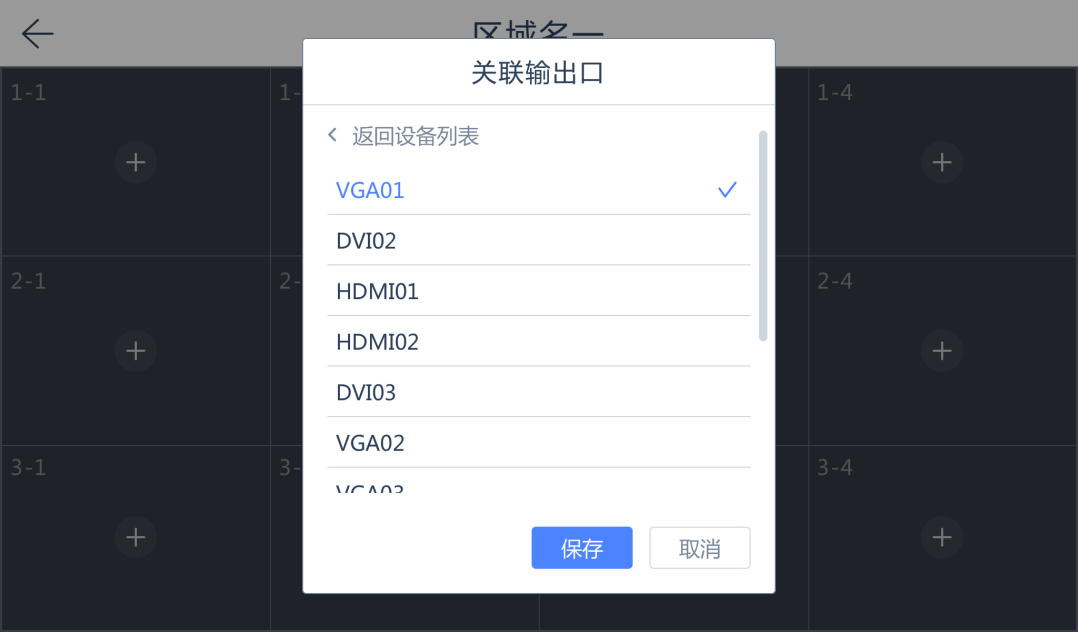

2.关联输出口

在区域列表中，点击需要配置的区域，点击+，选择设备

再选择对应的输出口

关联时请确保输出口位置与实际电视墙保持一致哟~

点击保存完成配置

电视墙预览

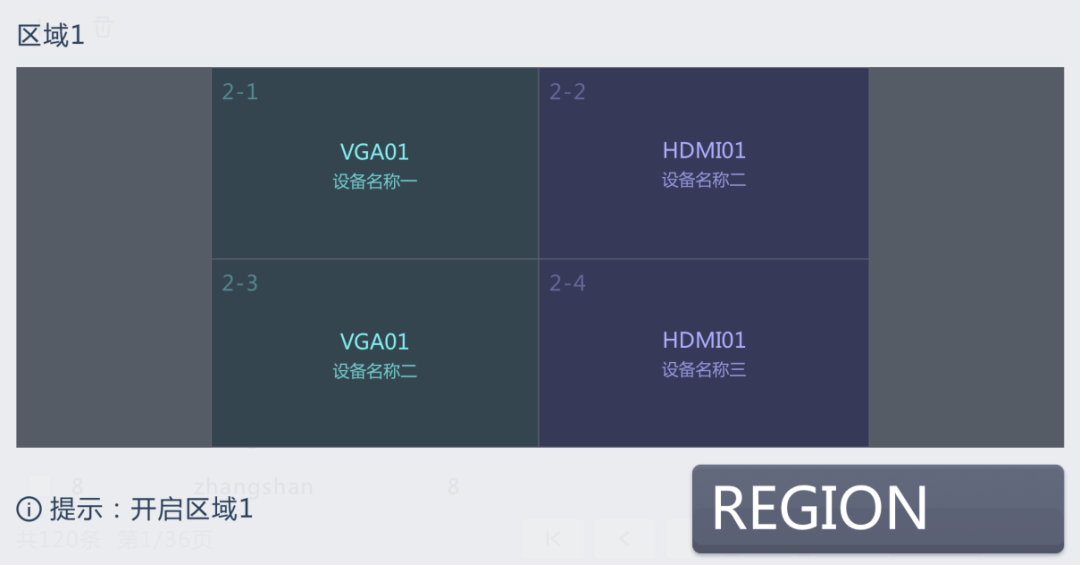

1.选显示屏

按 数字+REGION ，选择区域，触控屏上单击选中显示屏，数字代表区域ID,ID请见“区域管理”

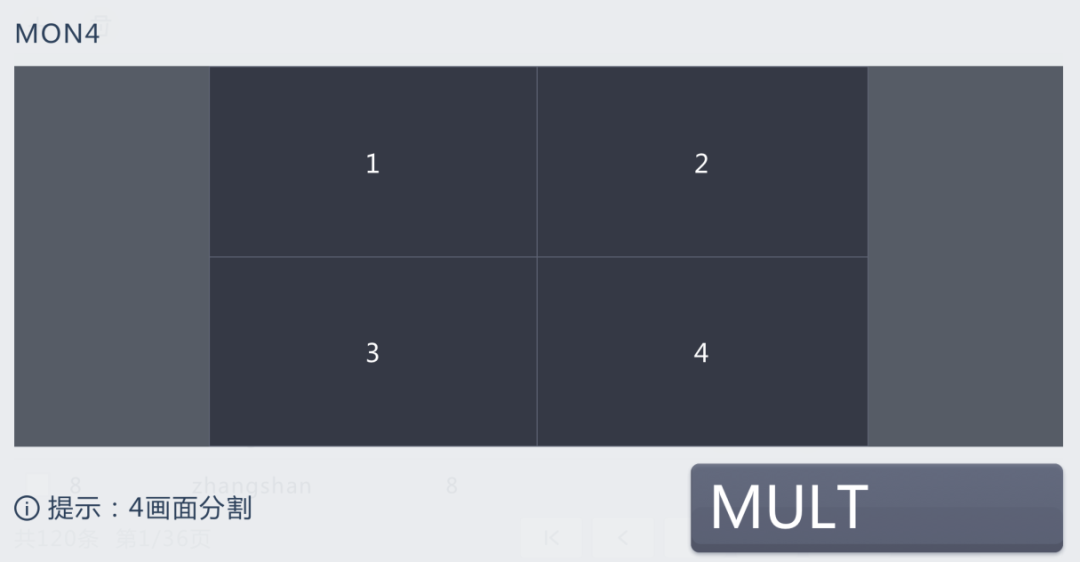

2. 画面分割

按 数字+MULT 选择将显示屏分割成几个小画面，数字代表小画面数量

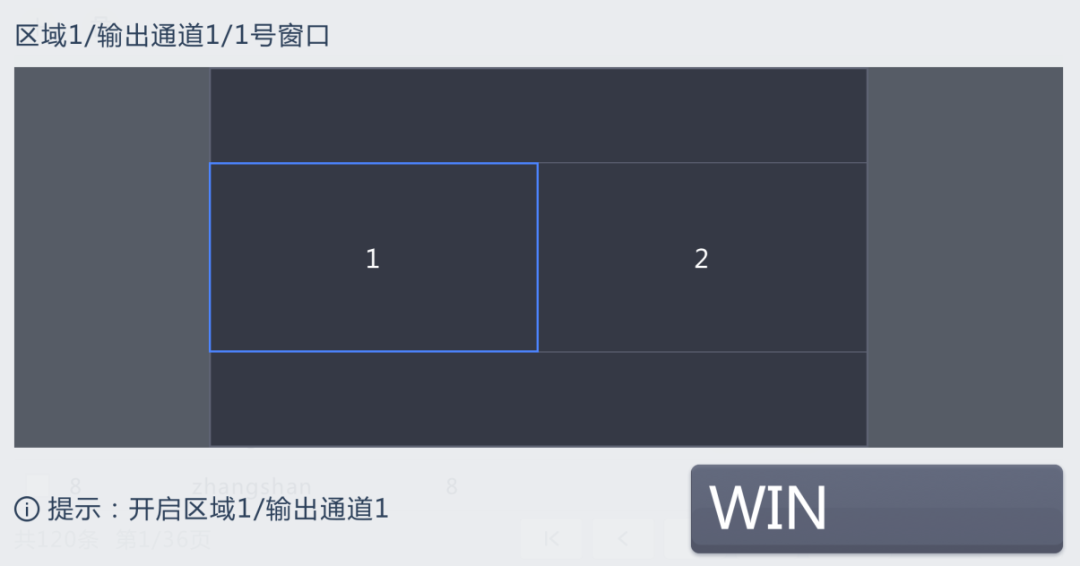

3. 选择子窗口

按 数字+WIN 或触摸屏上单击选中子窗口

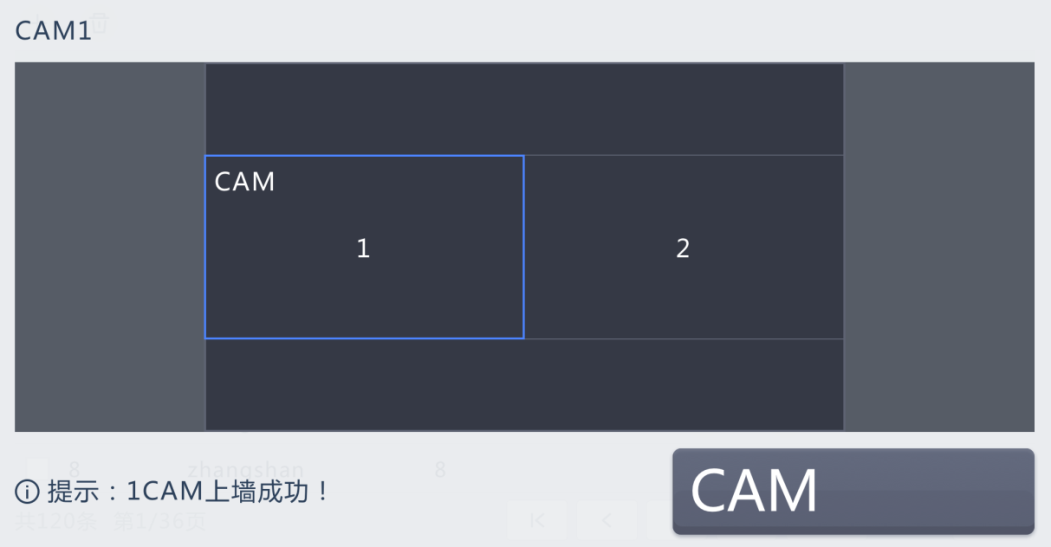

4.画面上墙

按数字+CAM 将对应监控点切换到子窗口，数字代表输入通道ID,ID请见“通道管理 > 输入通道”

若不需要画面分割则忽略步骤2,3

电视墙回放

1. 开启电视墙预览

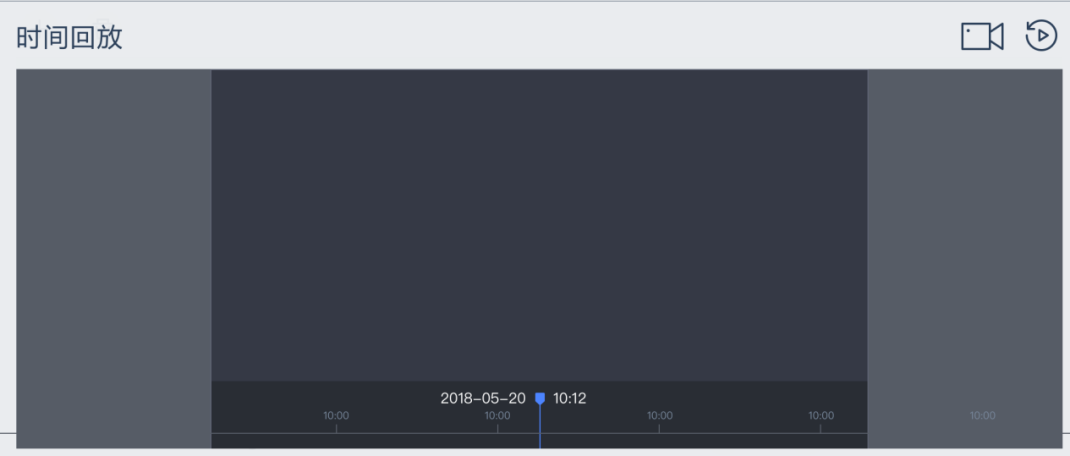

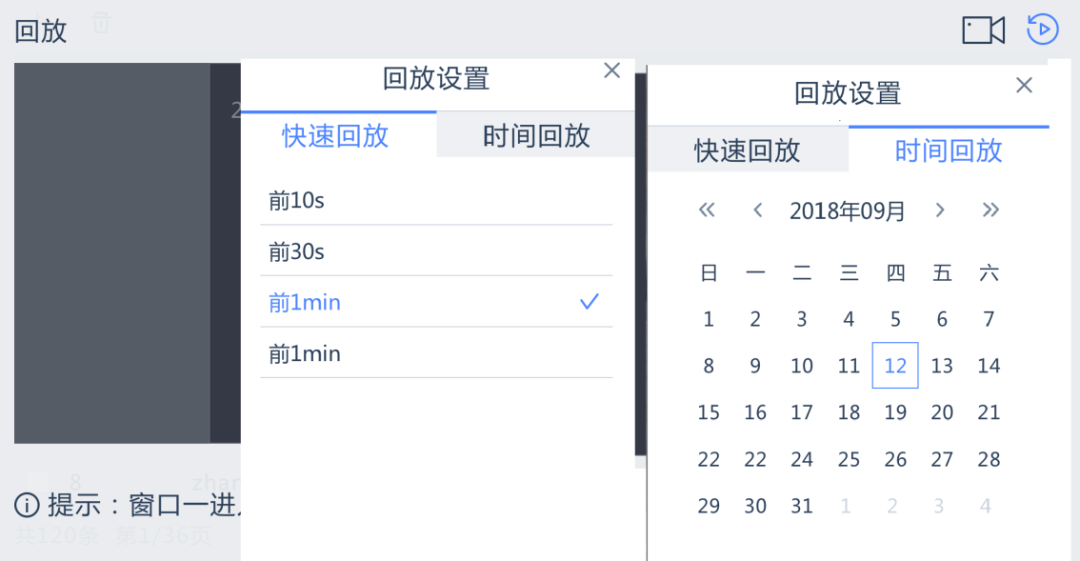

2. 触摸屏上选择回放图标，可选择快速回放和时间回放。

3.设备回放

1100K 配置69系列解码器解码上墙和回放操作

你学会了么？
