知识 | 录像机报警输入输出接线及配置指导

很多小伙伴有这样的问题，“我有一个探测器，想联动录像机，怎么实现呢？”“我想实现录像机报警呀，这样有紧急情况我才能得知现场情况，本地报警声音有的时候听不到啊，怎么才能实现呢？”

这样就要考虑外接报警设备以及对录像机做出相应的配置，本篇文章给大家全面的讲解一下吧~

报警输入输出接口解析

判断录像机是否有报警输入输出接口，可以从录像机后面板接口来判断

报警输入输出接口常见类型：

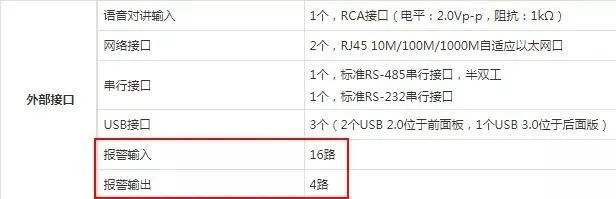

如果还未购买设备，可以在官网参数栏查看设备报警输入输出路数：

报警输入输出接线指导

常见的报警输入设备：红外探测器（红外对射），电子围栏，门磁，烟感等。

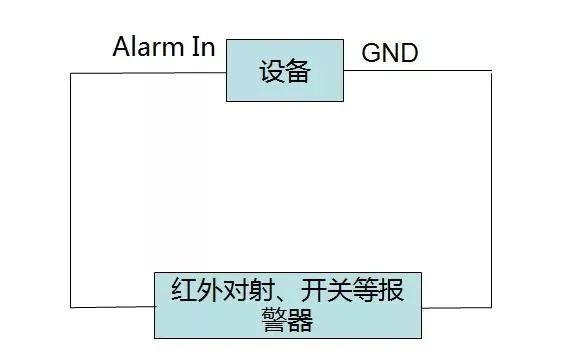

报警输入只需要接入一个开关量信号，所以不区分正负极，Alarm In和GND直接和报警输入设备的接线连接即可。（报警输入设备是否需要供电根据报警输入设备本身确定）。

报警输出输出接线指导

常见的报警输出设备：警号（喇叭），报警灯等。

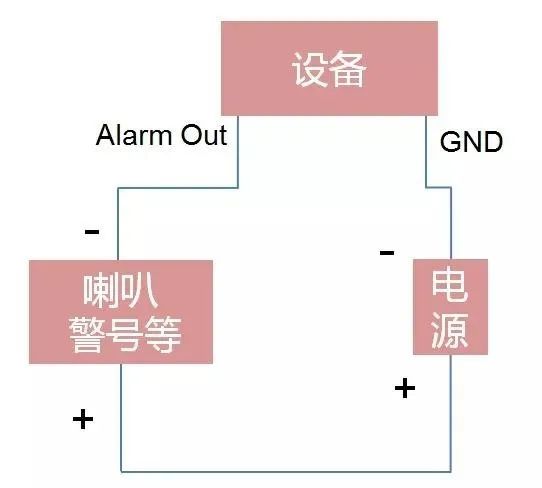

步骤一：录像机上的“Alarm Out”接口接报警输出设备的“负极”。

步骤二：报警输出设备的“正极”接电源的“正极”。

步骤三：电源的“负极”接设备的“GND”接口。

注意：如果是直流的报警输出应该在12V 1A这个范围内。

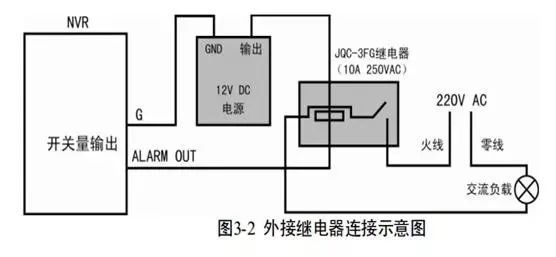

报警输出设备交流供电：需要将主板上的短接子断开（分别为JPA1、JPA2、JPA3、JPA4）,并且要外加继电器连接：

注意：设备接线之前记得要把设备断电呦！

视频教程▼

报警输出输出配置

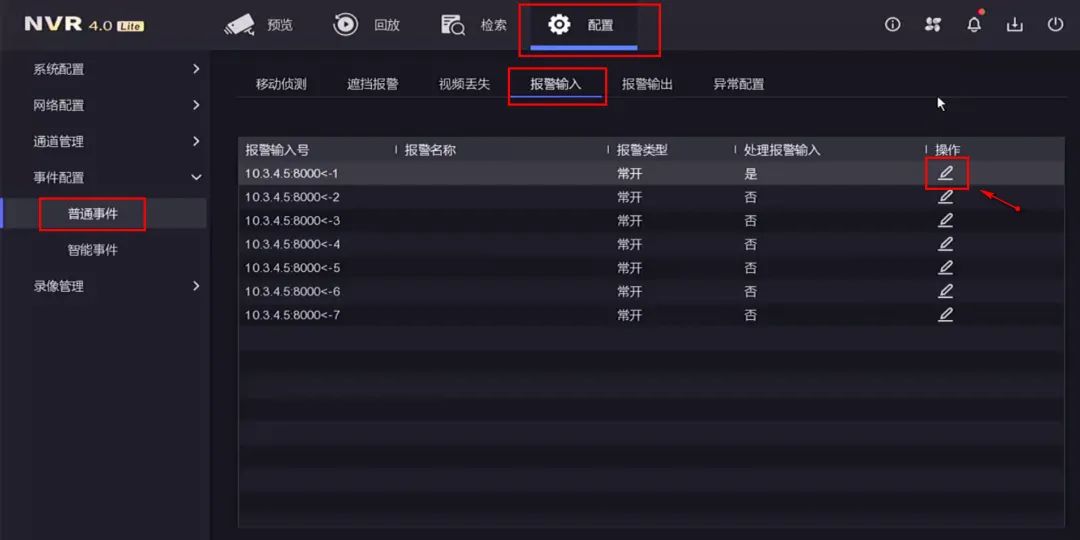

进入配置-事件配置-普通事件-报警输入界面

1.选择对应的报警输入，如接了第一路报警输入就选择“IP＜-1”，前面的IP对应的是摄像头的IP，选择对接的摄像头进行联动。

本地＜-n对应设备后面板“Alarm In”的n号接口。

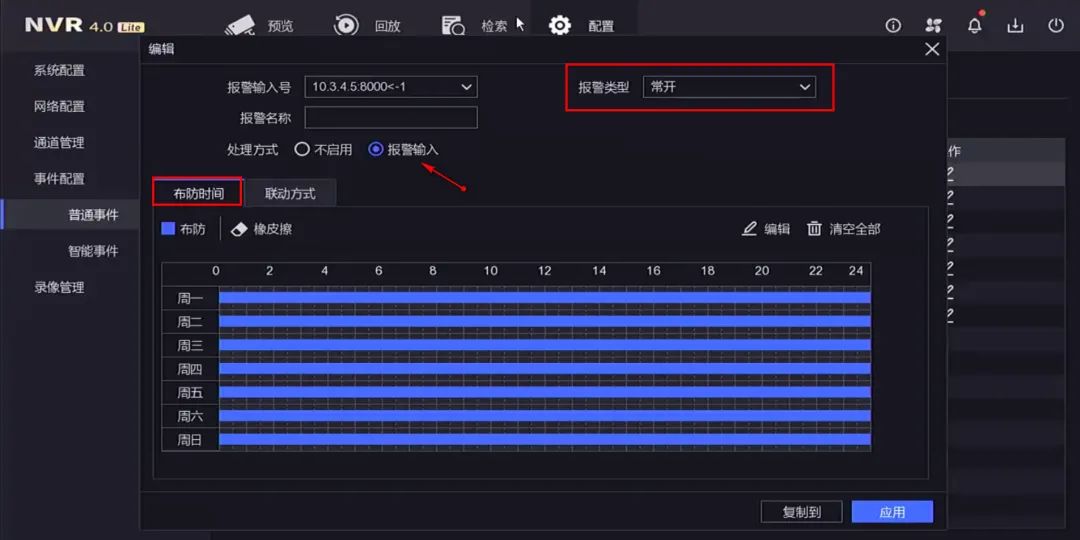

2.根据报警输入设备选中对应的报警类型，入报警输入是常开就选择“常开”，处理方式改为“报警输入”。

3.点击“编辑”，设置布防时间。布防时间是联动触发的时间，根据个人需求进行修改，蓝色条状为布防的时间段，无蓝色条状区域为非布防时段。（最多可设置8个时间段）。

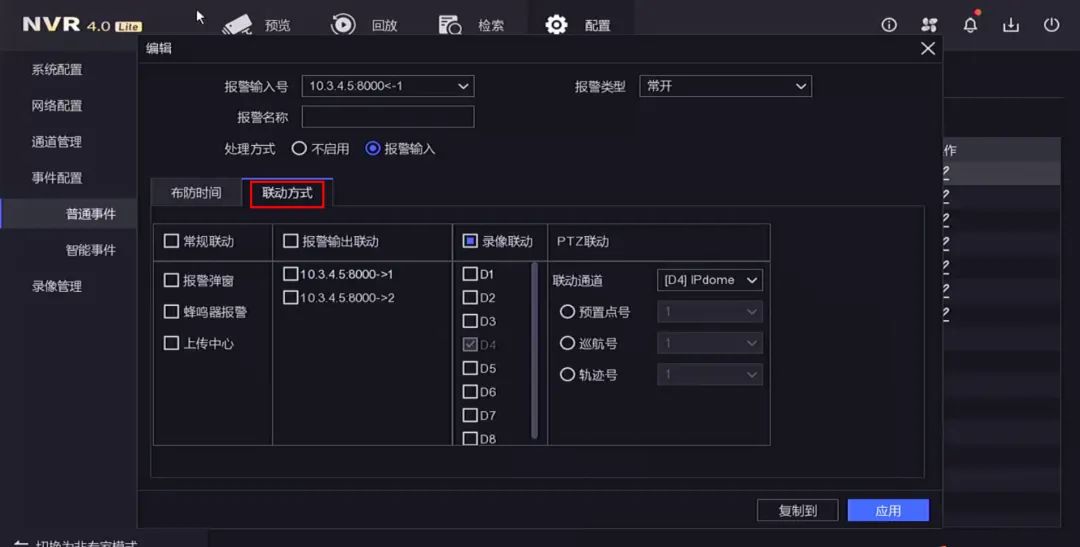

4.点击“联动方式”，可以设置报警输入信号触发时，需要联动的方式：

报警弹窗：有报警输入信号的时候，会将出发通道的画面弹图。

蜂鸣器报警：有报警输入信号的时候会触发录像机蜂鸣器报警。

上传中心：将报警信息推送到客户端软件，如萤石云视频，4500软件。

PTZ联动：报警输入可以关联云台设备（PTZ联动），一路报警输入可触发多个通道的预置点、巡航、轨迹调用，但只能调用其中一个（联动状态互斥设置）。

NVR3.0配置视频教程▼

看完本篇文章，大家以后处理报警相关问题即可迎刃而解啦，你学会了吗？
