安防届的最佳CP是谁？来了解一下~

它生来就是成双成对

它是安防产品届的最佳CP

它就是

★电梯网桥★

在520这个节日里，

当然必然少不了它出来“秀恩爱”~

电梯网桥的介绍

电梯网桥出厂就是成对的，按照传输距离，分为下面3类：

（1）DS-3WF0AC-2NE传输距离100米。

（2）DS-3WF0BC-2NE传输距离100米。

（3）DS-3WF01C-2NE 传输距离500米，分为2.4Ghz和5.8Ghz

我们还推出了两款轻网管无线网桥

（1）DS-3WF0EC-5ACT传输距离500米 。

（2）DS-3WF0EC-5ACT/R 传输距离500米。

网桥优点

（1） 抗干扰性

（2） 传输距离远

（3） 性价比高,成本低廉

（4） 没有大量的布线，施工周期短

设备外观以及接线图

设备外观图：一黑一白

黑色端为机房端，也就是接收端，连接交换机或NVR；

白色摄像机端，也就是发射端，连接IPC

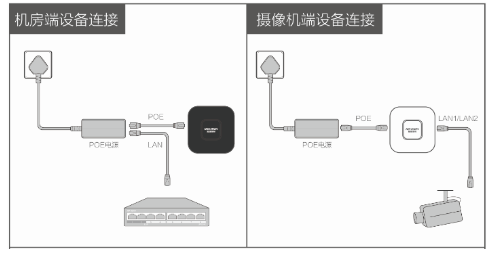

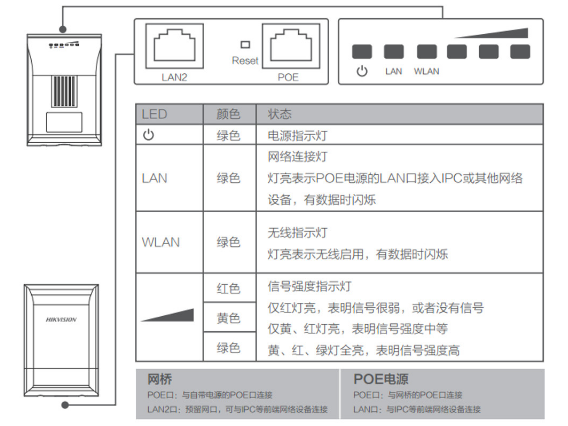

设备接线以及指示灯：

黑色端（接收端）：PoE电源lan口（或设备上的lan1/lan2口）接入局域网交换机。

白色端（发射端）：PoE电源lan口（或设备上的lan1/lan2口）可同时接入IPC，电梯网关或广告屏灯设备。

连接方式：

发射端（白色）通过连接IPC，再通过网桥把电梯内监控视频数据传输到监控中心，通过接收端（黑色）接收再展示出来。

注意：由于网桥采用无线的传输方式，要保证网桥发射端和接收端正对安装，并且中间无遮挡。

设备安装图示

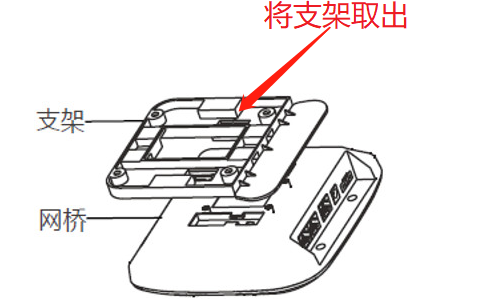

☞ 易安装：3种安装方式，磁性吸铁，螺丝吸顶，扎带

☞ 抗干扰：抗电机干扰、传输距离自适应，多种优化，传输稳定

☞ 三网口：摄像头、广告屏、物联网，一同接入，方便扩展

具体安装方式分两种情况：

01

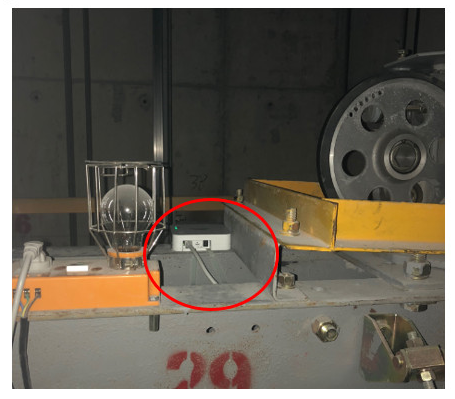

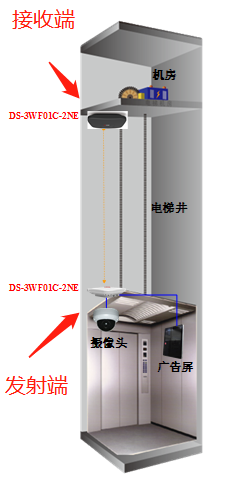

当机房端在井端顶部时

发射端（摄像机端）：安装在轿厢底部。正面朝上，使用扎带固定在轿厢上

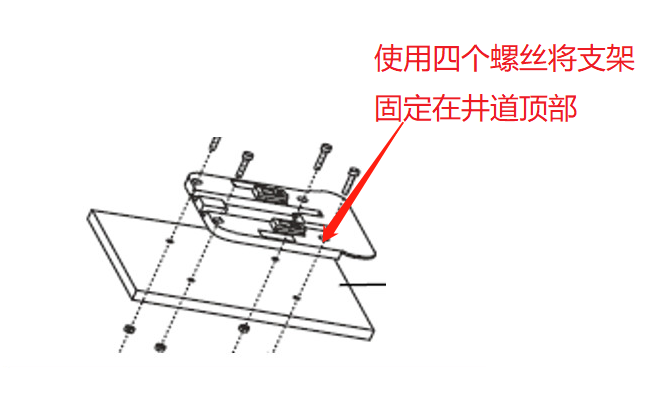

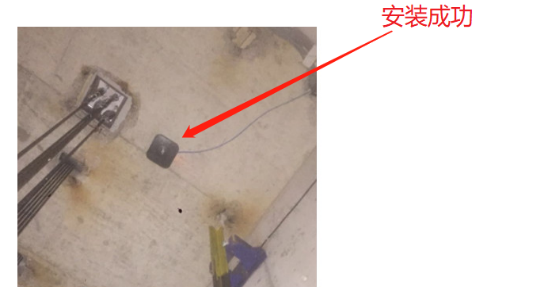

接收端（机房端）：安装在井道顶部，正面朝下，使用吸顶方式固定

02

当机房端在井端低部时

发射端：（摄像机端）需要安装在轿厢底部

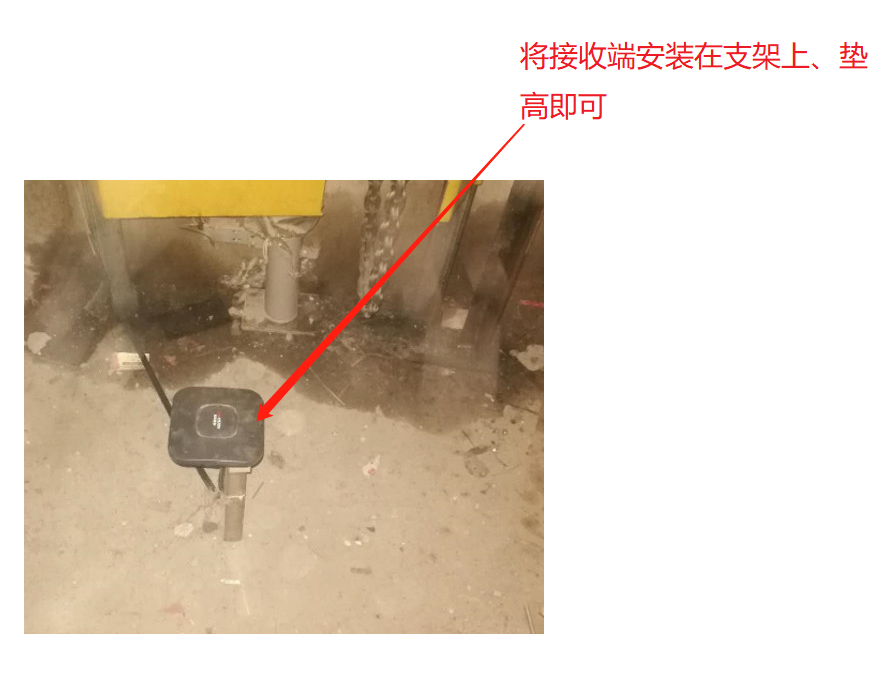

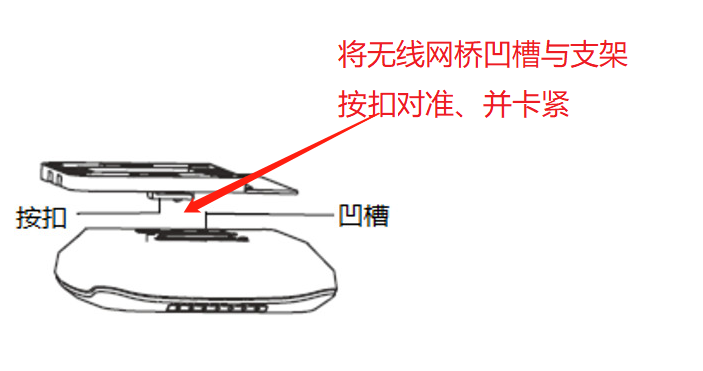

接收端（机房端）放在支架上叠起即可

常见问答

Q1

1. SADP软件搜索不到网桥？

A：除轻网管系列网桥支持SADP搜索外，其他网桥本身不支持SADP软件搜索。

Q2

2、前端摄像机不在线，无法观看画面？

A：电脑直连接收端网桥Lan口（或PoE模块Lan口），再去ping发射端网桥看能否ping通。

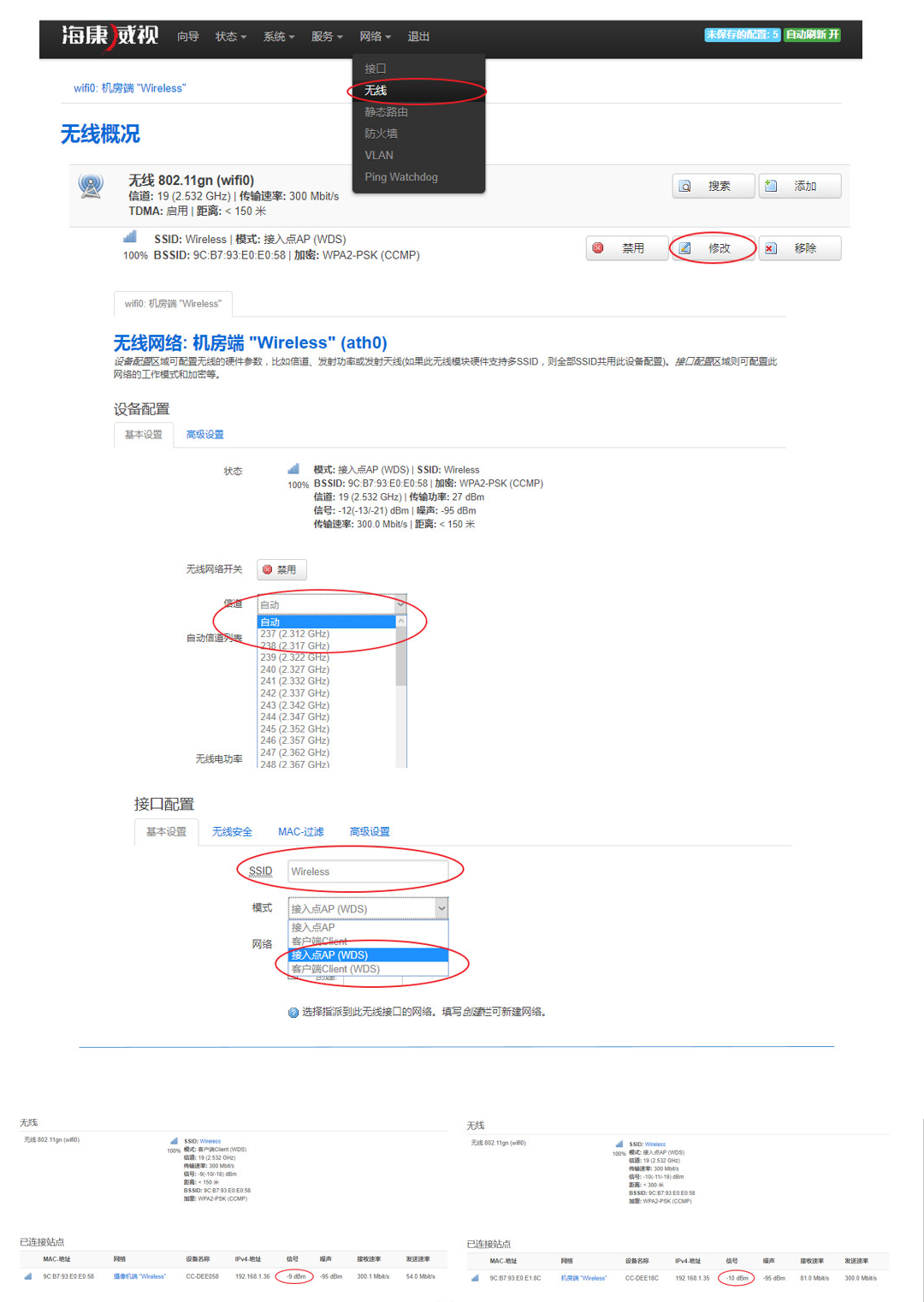

（1） ping不通：网桥未建立连接，检查网桥供电是否正常，如果正常，检查网桥配置。网桥三要素：SSID名称前后端要一致，信道前后端要一致，并且多对网桥，相邻网桥信道不能一致，并且多对网桥ip地址不能一致

（2）可以ping通但仍不在线，将发送和接收端网桥模式分别设置为WDS客户端和WDS接入点。

注：轻网管无线网桥没有WDS模式，只需按照步骤一的方法排查即可。

Q3

2、画面预览出现卡顿？

A：一般有两种情况：

（1）中间传输信号强度比较低，登陆网桥查看信号强度低于-60dbm就需要看一下网桥中间是否正对，中间是否有遮挡。

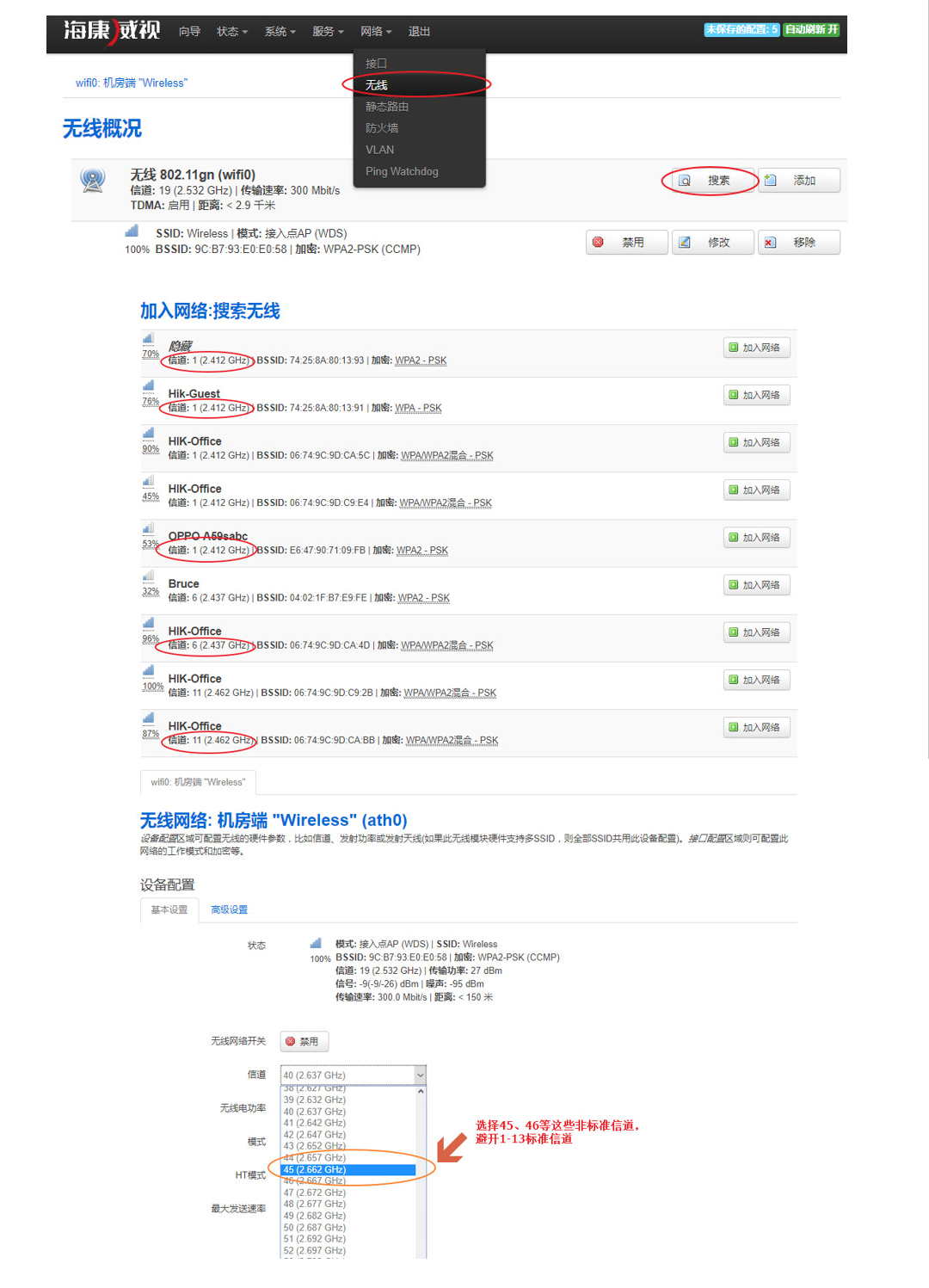

（2）无线信号干扰导致的，登陆网桥搜索一下周围的无线信号，避免无线信道密集的，建议选为非标准信道。
