【必学知识】模拟球机拨码、接线、配置

关于模拟球机，你了解多少呢？

与网络球机不用，模拟球机在使用前，还需要连接485线以及对球机进行拨码才能传输控制信号。

本篇文章，康康以最常见的7寸智能球为例，带大家了解一下模拟球机不同型号拨码开关位置与拨码方式有什么不同。

拨码开关位置

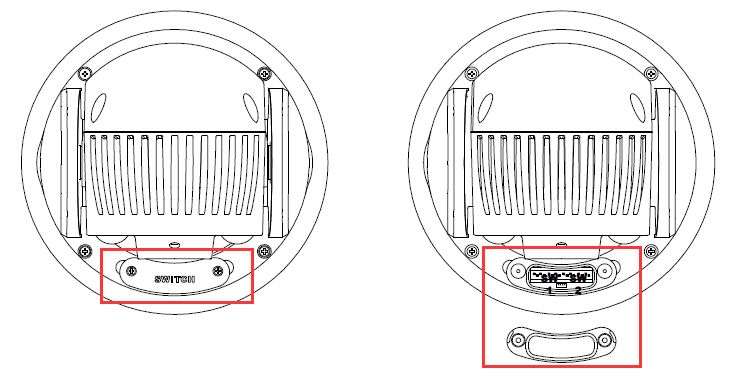

打开智能球前方拨码开关盖（该盖上印有SWITCH丝印）可见到拨码盘。

拨码开关

智能球拨码开关可以分为SW1和SW2，

如下图所示。

SW1说明

其中SW1用来设置智能球地址，拨码开关采用二进制原理设计。

SW1上的开关1-8位打为ON档，分别对应数值1、2、4、8、16、32、64、128，地址值为对应各个位数值累加之和。

例如地址值63：1+2+4+8+16+32+0+0，对应于开关1-6位打为ON档，7-8为OFF档。

没有看懂？没关系！

康康偷偷告诉您：球机断电重启，进行自检的时候也将显示地址值。

SW2说明

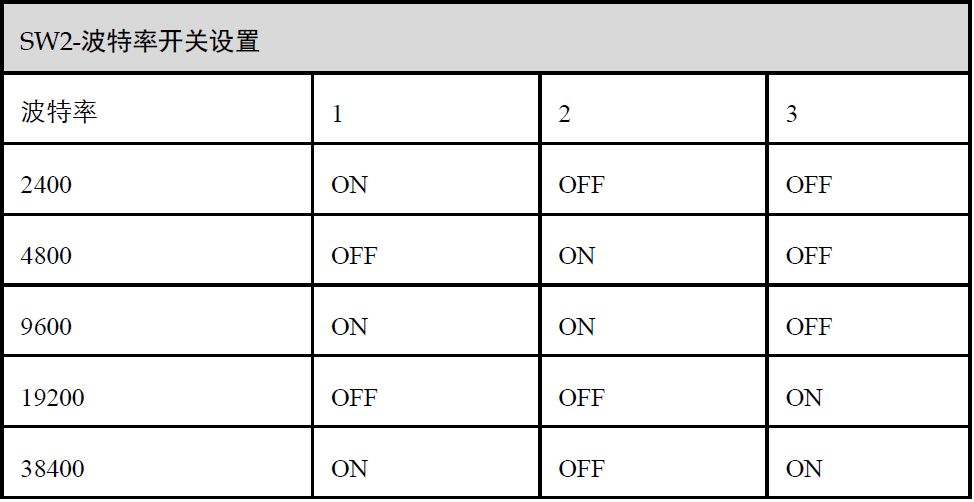

SW2中的开关1、2、3，用来设置智能球波特率，具体拨码情况参考下图。

其中，波特率默认值为2400bps。

SW2中的开关4、5、6用来选择智能球的通讯协议，默认都选择OFF即可，这时协议为自适应。

SW2第7位用来选择RS485通讯为，单工或半双工。

SW2第8位用来设置120Ω终端匹配电阻。

（7和8默认即可，一般不需要设置）

与录像机的485连接

球机拨码完成后，接下来需要将485+和485-分别与录像机的T+和T-进行连接。

录像机云台配置

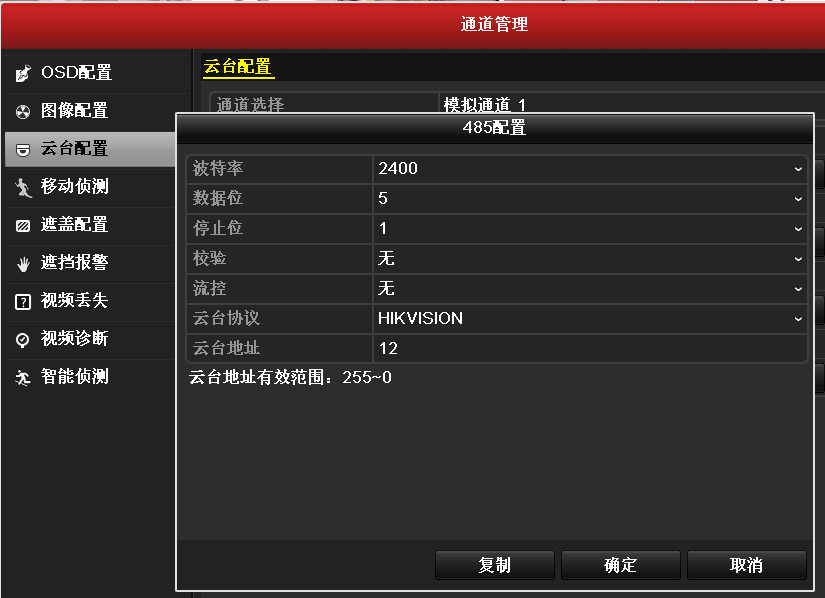

录像机主菜单/通道管理/云台配置/485设置里填写对应的485信息。

看了如上设置说明，你对模拟球机485配置有一定的了解了吗？

大致总结为：球机拨码设置485信息，球机断电重启自检确认485信息，然后通过485线连接录像机后，在录像机云台配置里填写对应的485信息。
