模拟键盘怎么用？1003K键盘操作指南来啦~

DS-1003K是模拟控制键盘，通过串口控制嵌入式硬盘录像机的基本操作，尤其是球机控制，除此还直接控制球机和视频综合平台。本文就DS-1003K串口键盘接口说明、接线及如何控制球机三方面做一个简单介绍。

一

1003K接口说明

01

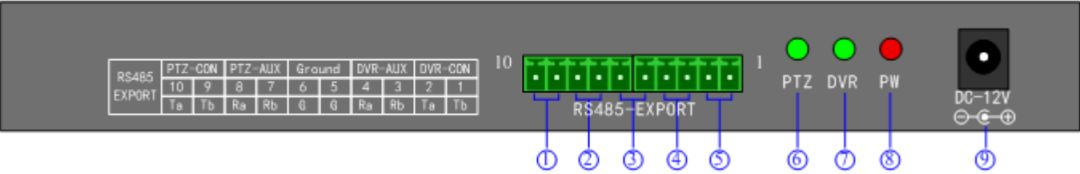

后面板接口说明：

02

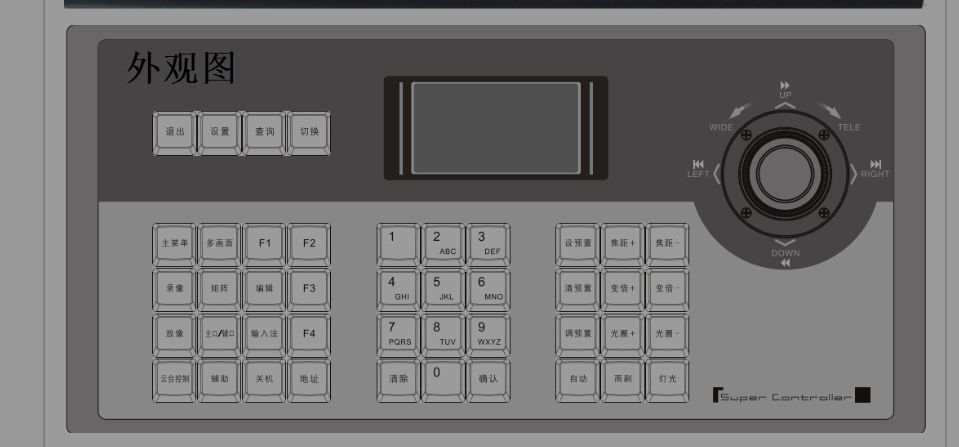

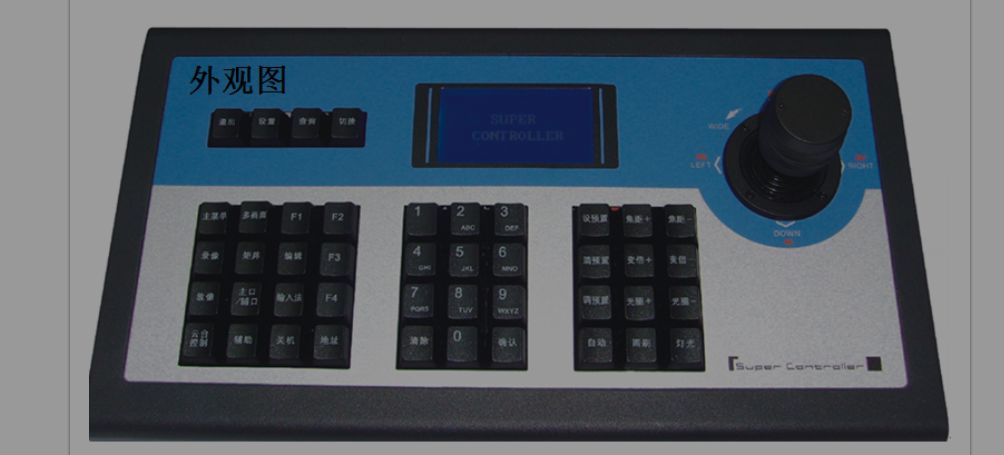

前面板接口说明：

03

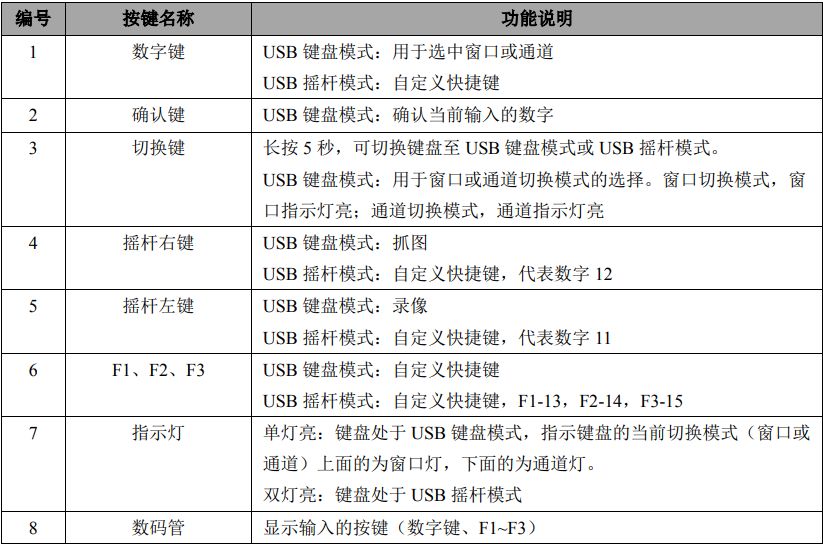

常用按键功能说明：

二

控制球机两种方式

01

键盘直接控制球机，操作方法：

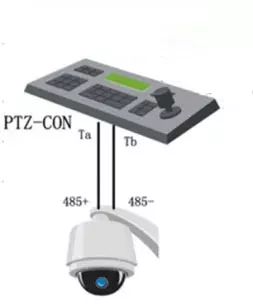

接线：1003K PTZ-CON的TA和TB口连接球机485线的R+和R-

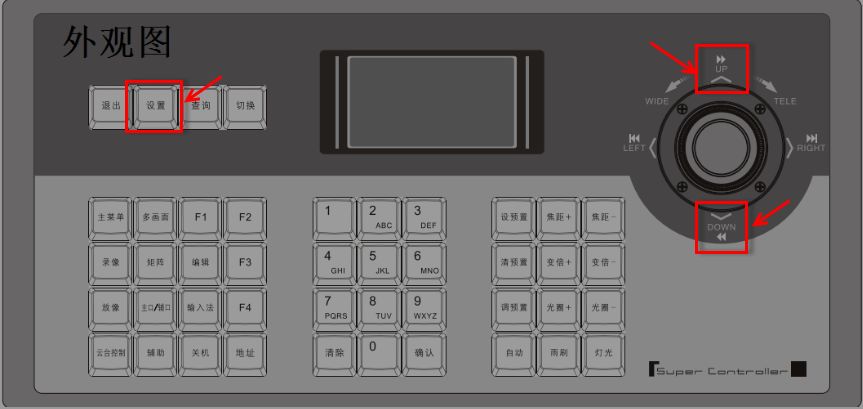

设置：按键盘上的“设置”键，输入密码8888进入云台参数设置，要控制的球机的波特率，协议和地址位。键盘摇杆上下键可以选择波特率，协议等选项，左右键调节选项的具体值。

控制：输入球机的地址后可以直接使用键盘摇杆进行云台控制。

02

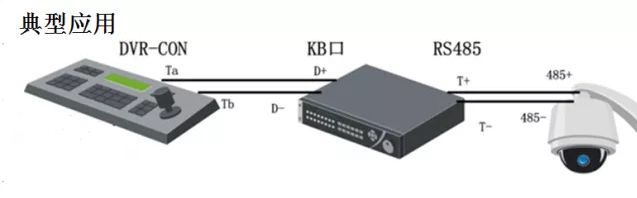

通过DVR间接控制，操作方法：

接线：1003K DVR-CON的TA和TB口连接录像机后面KB 485的D+和D-

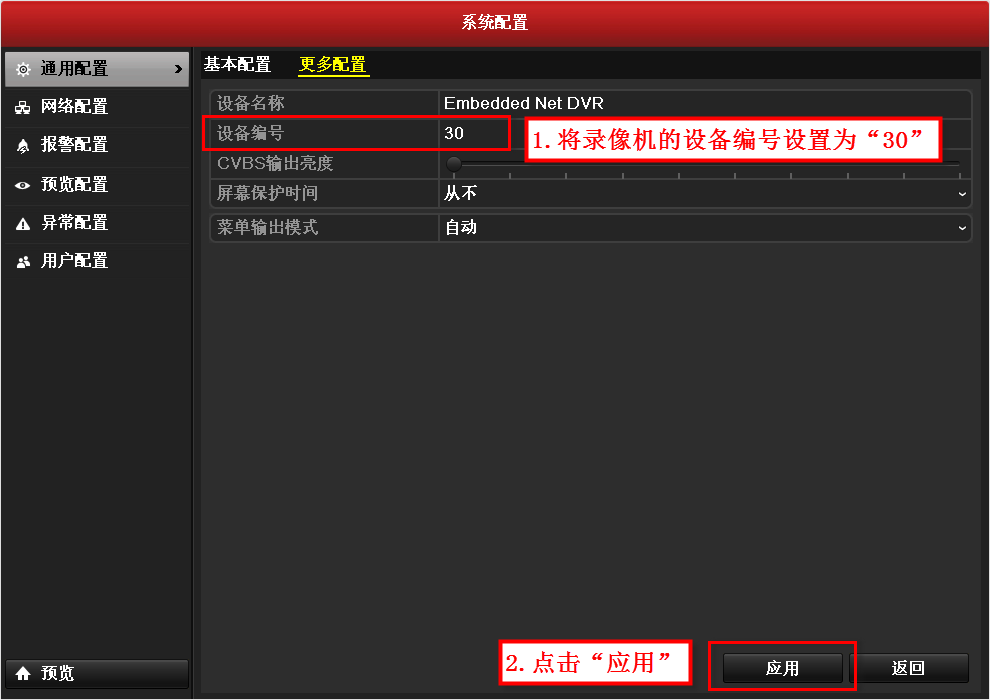

设置：将录像机的设备号设置为1-31之间的数字，例如30，在键盘上按“地址”，输入30，确定，键盘即可控制录像机的前面板。

控制：例如球机在5号通道，在键盘上按数字键5，可以直接预览5号通道，然后按键盘上的“云台控制”，即可使用键盘摇杆进行该通道的云台控制。如果预览界面是多画面，按键盘上的“多画面”可以切换画面分割模式，直到切换到单画面，使用摇杆的上下或左右按键可直接切换预览通道，将通道切换到球机所在的5号通道，点击“云台控制”即可使用摇杆进行云台控制。
