云台菜单说明—NVR4.0预置点巡航设置

操作提示

用户控制 IP 通道的球机或云台前，请先确认球机或云台与 NVR 间的网络已正常连通， 并在设备中对该球机或云台参数进行配置。

1

进入云台控制界面

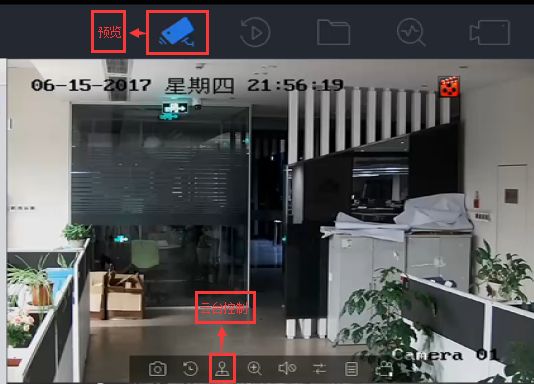

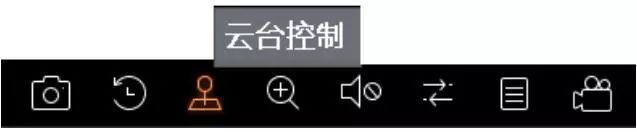

步骤1：选择“预览”，进入“预览”界面，点击云台控制。

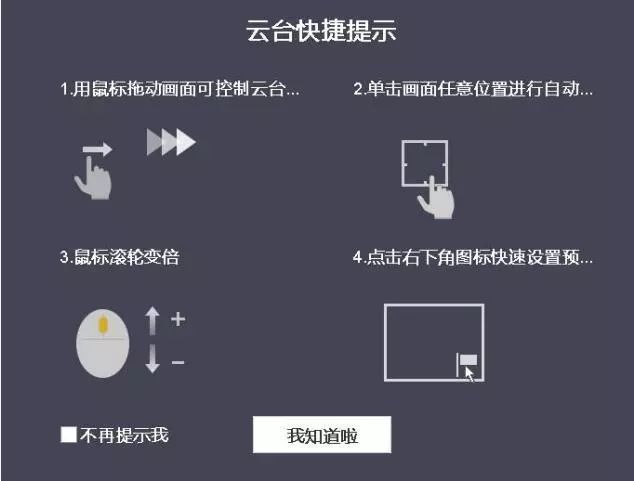

步骤2：进入云台控制界面，进入提示云台快捷提示。

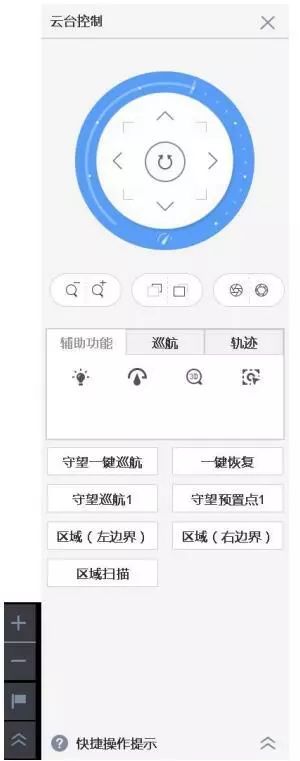

步骤3：进入云台控制界面。

2

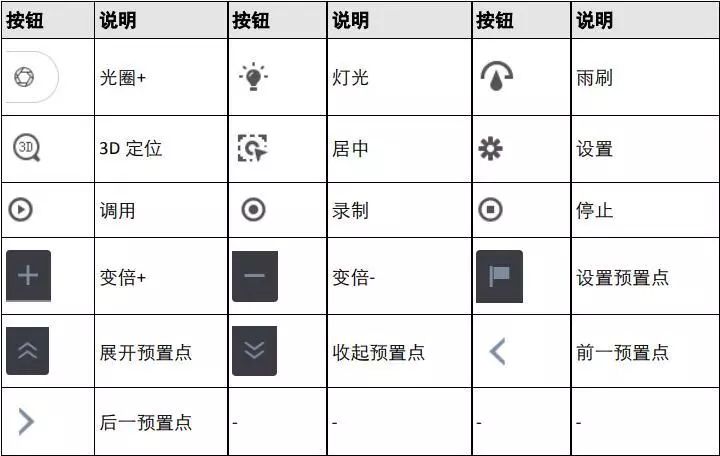

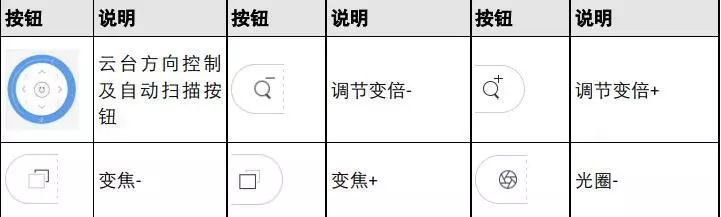

云台控制按钮说明

3

预置点的设置、调用

步骤1：点击预览进入云台控制界面

步骤2：点击设置预置点按钮(云台控制界面左下角）

具体操作步骤如下：

1.使用云台方向键将图像旋转到需要设置预置点的位置

2.选择设置预置点，单击“设置预置点”图标

3. 选择预置点号，点击“应用”，完成预置点的设置。

4. 重复以上操作可设置更多预置点。

步骤3：在“云台控制”界面下，选择设置预置点，单击“设置预置点”图标，填写设置好的预置点，再单击“调用”按钮，即完成预置点调用。

4

巡航的设置、调用

步骤1：选择“预览”，点击云台控制，进入“云台控制”界面。

步骤2：进入巡航界面，设置巡航路径：

1. 选择巡航路径。

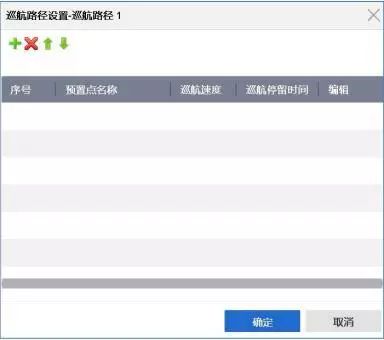

2. 单击“设置”，添加关键点号。路径中关键点参数设置界面。

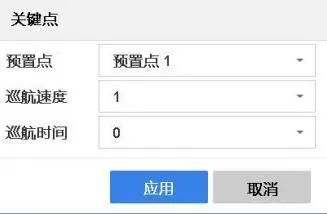

3.设置关键点参数，包括关键点序号、巡航时间、巡航速度等

4.单击“添加”，保存关键点。

5.重复以上步骤，可依次添加所需的巡航点。

说明：

*关键点即巡航路径的巡航点，巡航路径按关键点从小到大运行。

* 巡航时间是指在该预置点上停留的时间。

*巡航速度是指球机从一个到另一个预置点的转速。

步骤3：调用巡航。

1. 进入云台控制模式。

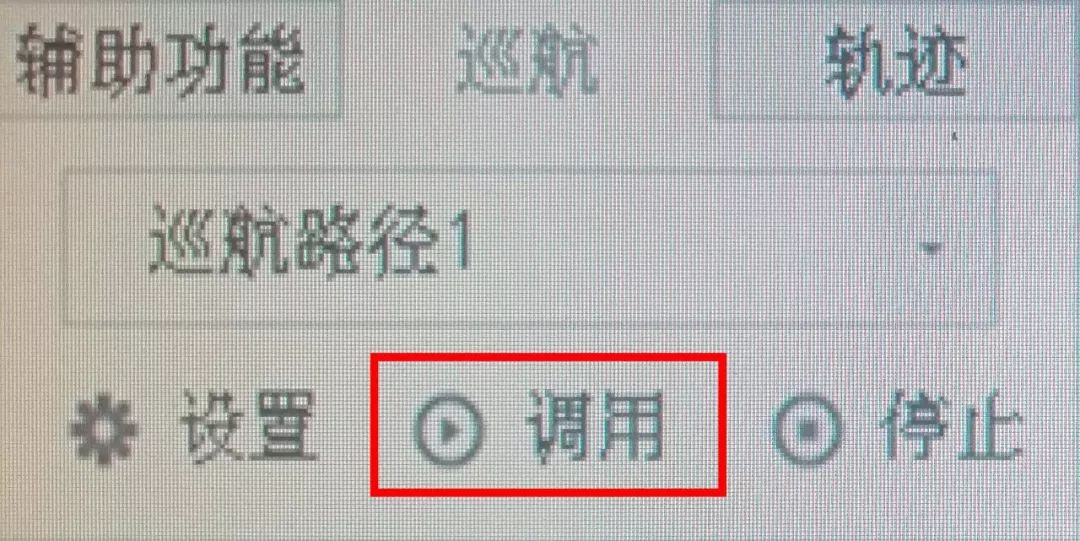

2. 在“巡航”界面，选择巡航路径，单击“调用”，即完成巡航调用。

3. 单击“停止”，结束巡航。

以上就是本次预置点、巡航设置与调用的操作配置方法!
