『案』有效管理，减少事故发生-工地智能监控方案

城市在不断发展和进步，各种建筑拔地而起。现在随便去一个城市，建筑工地总是一道不可忽略的“风景”。

但是，在发展和进步的背面，也隐藏了一些建筑施工的安全生产事故，这些问题影响着工地人员、市民，以及城市的安全。

为了加强建筑工地的安全性能和提高管理效率，预防闲杂人等闯入工地，规避安全事故的发生，为工地人员的生命财产提供保障。我们设计了一个工地智能监控方案，主要针对车辆/人员出入口、塔吊、围墙边界、施工区、办工区、工人生活区、材料存放区等重点安防区域，适用于不同施工阶段的建筑工地。

▲点位图

01

场景痛点

① 建筑工地布线多有不便，进行基础网络架设比较困难；

② 工地上的钢筋、钢管、零星材料到处堆放，管理难度大；

③ 工地进出人员复杂，小偷常来光顾，贵重施工机械被恶意破坏；

④ 工人们不注意安全细节，稍不留神就可能受伤，各类事故频发；

⑤ 担心发生工程事故，如塔吊倒塌、基坑基槽坍塌等，工地缺少监控管理；

⑥ 强电设备林立，环境复杂，易破坏高压线路导致高压事故发生。

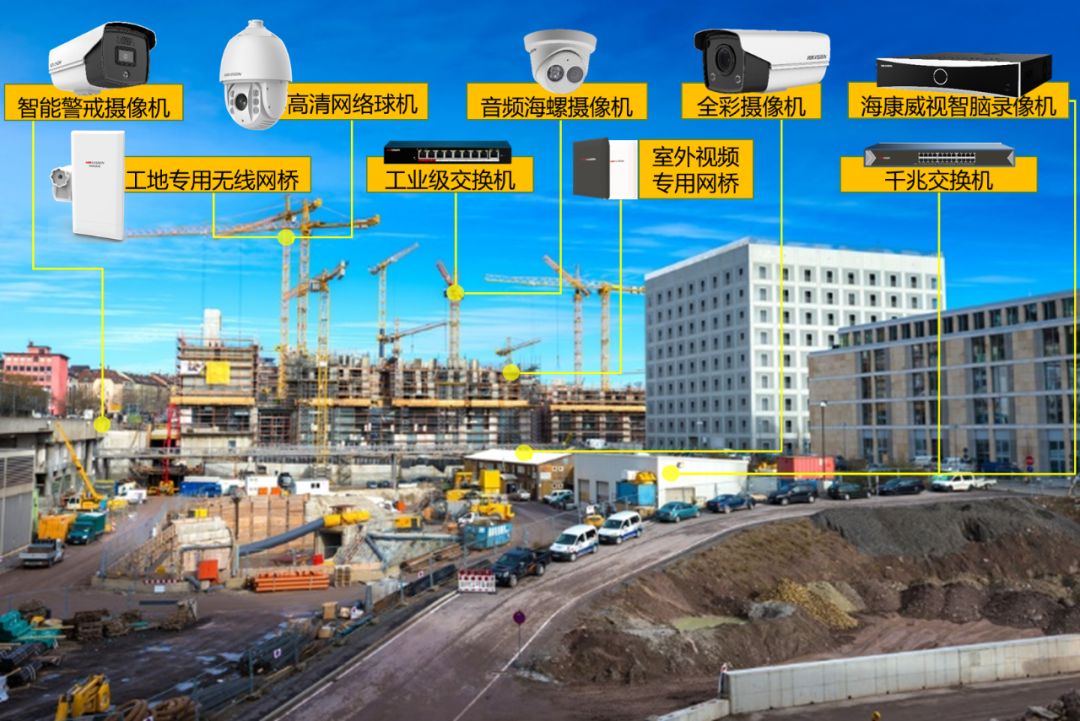

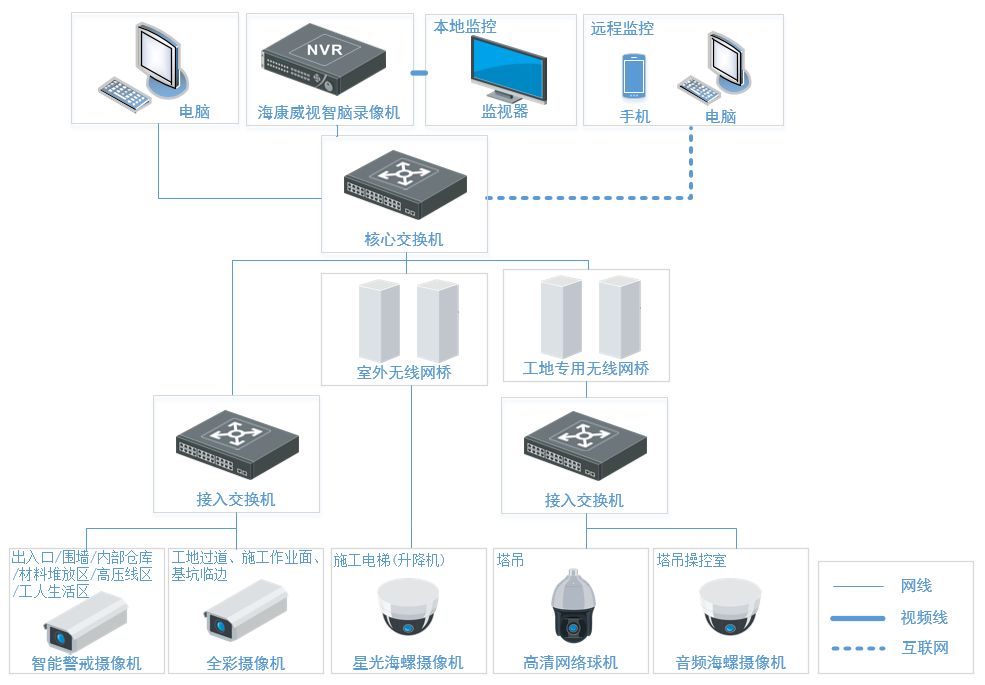

▲方案拓扑图

具体安装数量及位置以实际监控视野为准

02

方案优势

“三位一体”：智能识别+声光震慑+喊话警戒

针对车辆出入口/人员出入口/围墙等尘灰较大区域、内部仓库/材料堆放区/高压线区/工人生活区等重点防护区域，推荐安装筒型智能警戒摄像机(符合IP67防尘防水等级)。

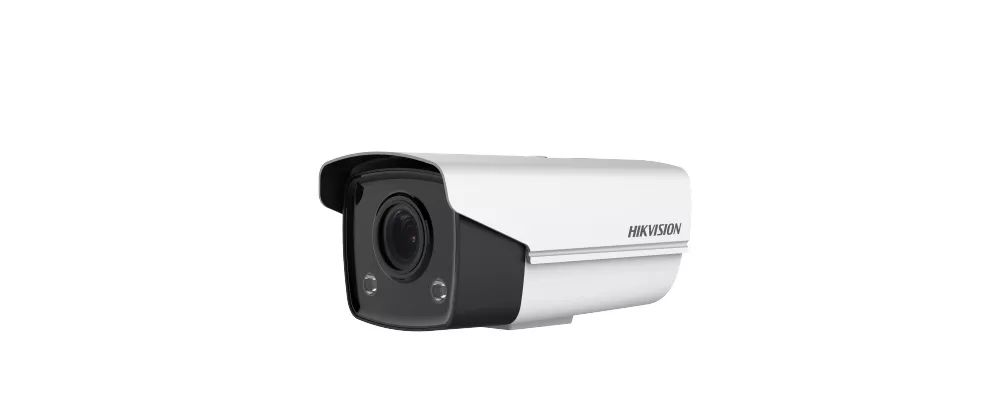

▲筒型智能警戒摄像机

该摄像机支持智能识别人车报警功能，识别准确进而大大降低因其他干扰而产生误报。配置区域入侵和越界侦测等侦测方式，可实现一旦识别人或车闯入，即可触发声光震慑、远程推送消息，通过远程手机喊话警示和远程监控施工现场情况进行管理调度，以免发生破坏高压线路的情况。

因工地噪音较大，则可在摄像机上加装扩音器（选配带有音频接口的智能警戒摄像机）。摄像机就近接入交换机，通过交换机接入网络。

摄像机智能侦测的推荐识别距离参考如下：

镜头毫米数

单位/mm

2.8

4

6

8

12

识别距离

单位/米

10

15

22

30

40

日夜全彩，尘雨无惧

工地过道、施工作业面、基坑临边、特殊角落等区域夜晚光照较低，甚至全黑无光，推荐安装筒型全彩摄像机（符合IP67防尘防水等级）。

▲筒型全彩摄像机

该摄像机不仅配有超低照度感光芯片，24小时彩色监控。且其可见光补光成像，对于易起尘的环境，能有效避免粉尘对红外成像的影响。

因工地噪音较大，则可在摄像机上加装扩音器（选配带有音频接口的全彩摄像机）。摄像机就近接入交换机，通过交换机接入网络。

高空远视，一览无余

塔吊是工地中危险度最高的大型机械之一，也是工地监控的制高点，通过安装400万超清网络球机可对工地各区域实现全面监控（包括塔吊吊壁、塔吊主体、吊勾、施工作业面、人员安全帽佩带等）。

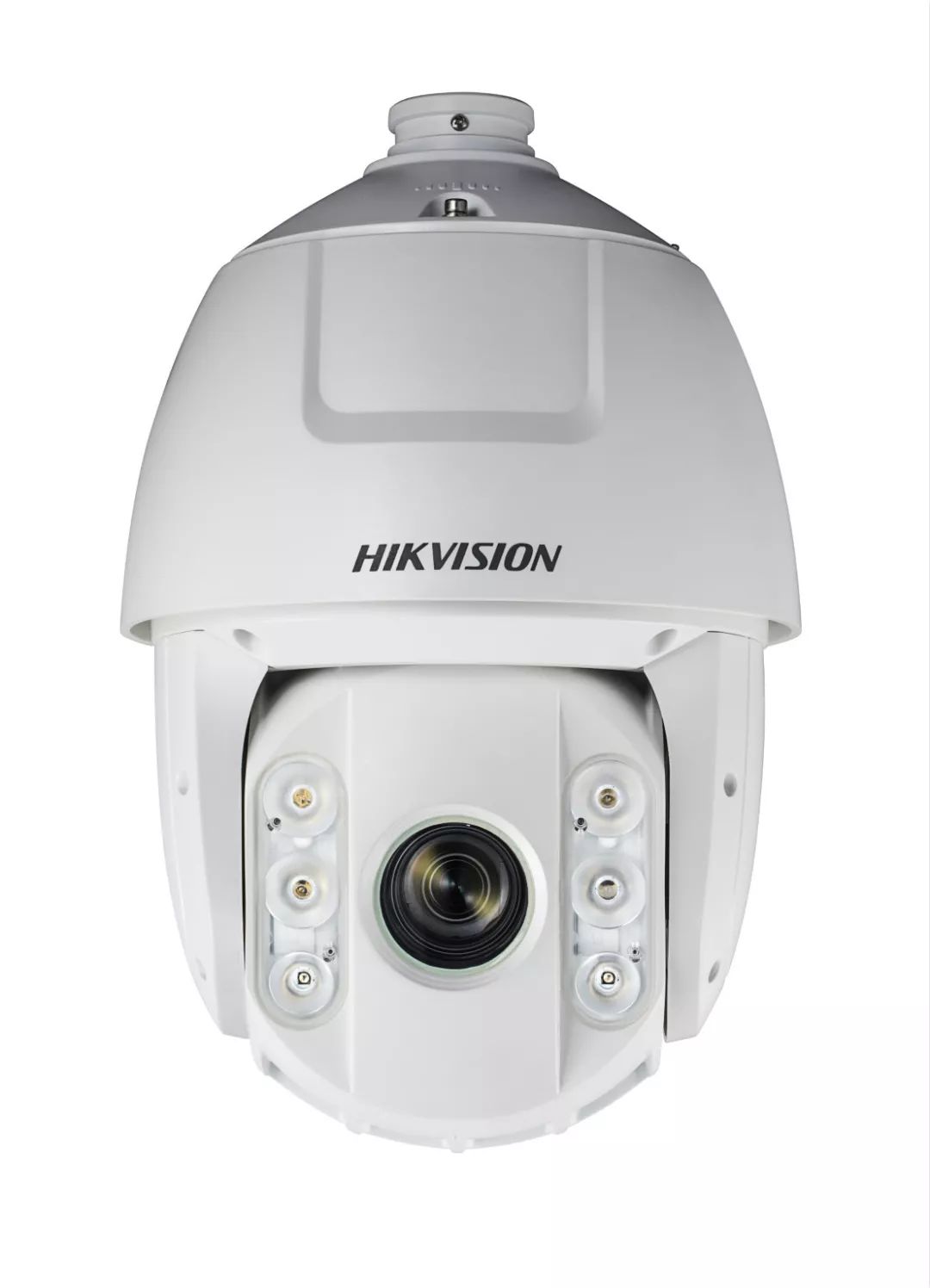

▲400万超清网络球机

该球机支持360度旋转灵活监控，32倍光学变倍放大，能看清200米外的人脸等细节，且150米红外补光满足夜间监控需求，可插卡（256G存储卡）实现本地存储备份。

球机可安装于井子架上，操控室下方，操控室建议安装音频海螺摄像机，与球机一同通过网线与无线网桥连接。电源可从塔吊的操控室中获取，监控视频就能从塔吊直接传输到工地的监控中心。

电梯慧眼，简单可靠

▲海螺型全彩摄像机

施工电梯环境复杂，内部空间狭小，推荐安装2.8mm的海螺型全彩摄像机，同时具备IP67的防尘防水等级。为了减少电梯井道布线（减少视频画面受线路干扰），采用室外1公里无线网桥实现网络传输。

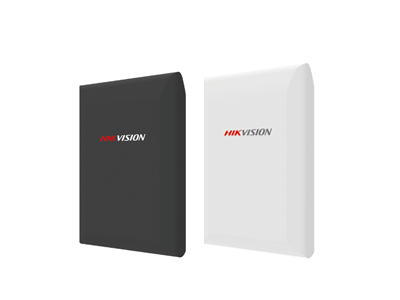

▲室外视频专业网桥

远程实时监控 现场一目了然

手机下载萤石云视频APP，管理人员只需简单操作，就能实现消息报警、喊话、上下左右远近控制球机、回放等常用功能(需设备支持)，还能将视频画面共享给相关人员来查看施工现场实时情况。

管理人员不用去现场就可以掌控工地细节，随时随地查看人员是否在岗、是否是安全操作，现场劳动力分布一目了然。

无需部署网线，无线传输稳定

建筑工地面积大、布线难，且监控点位多，本方案主要采用工地专用无线网桥，不仅解决监控信号传输问题，还无需花费大量人力挖地布线。设备支持无线自动选频功能，避免网桥之间的频率干扰，保障视频监控数据传输的稳定。

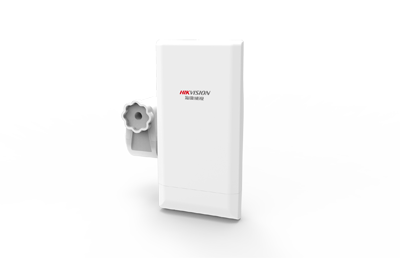

▲工地专用无线网桥

摄像机端无线网桥与前端摄像机一同安装(前端还包括安装支架和相关基础设施（防水箱等）），1个中心端网桥可接入8个2M码流的摄像机。

摄像机端无线网桥安装在塔吊上 (中心端网桥的信号辐射范围为60°，摄像机端网桥需安装在此范围内)，多台网桥之间的连接需要配置交换机（注：室外使用，一般推荐使用工业交换机；为防止网桥之间的串扰，多台无线网桥之间互相需要间隔1m以上），施工灵活简单，能省去大量的施工时间。

监控易操控，录像好追溯

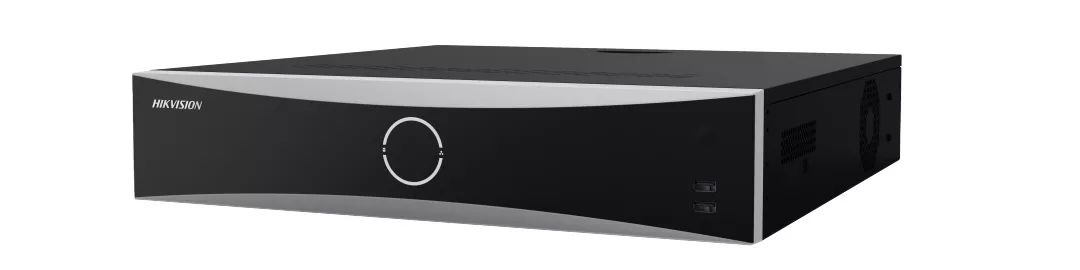

▲海康威视智脑NVR

操作简单

将海康威视智脑NVR存放于办公区，实时监控整个工地，能对画面的任意切换、定时切换、顺序切换及对前端设备的控制，如云台的上下左右、远近放大等，满足对施工现场及人员的全方位监视需要。

大容量高效存储

建筑工地面积较大，分布点较多，且在满足全天24小时监控的情况下，需占用较大容量的硬盘录像机。

海康威视智脑NVR不仅满足多盘位的大容量存储需求（4盘位/最大支持6T硬盘），Smart265的录像功能大大提升存储效率，如：16个400万摄像机，Smart265存储30天，仅需约3块6T硬盘。

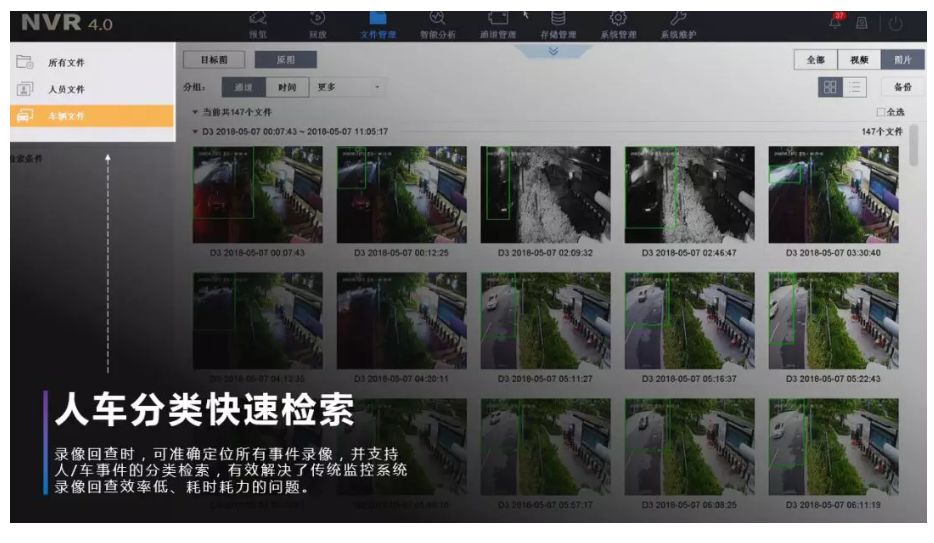

快速回查录像

海康威视智脑NVR具有人车分类检索功能，原本可能需要找半天的录像，现在只要几分钟就可以快速定位到事发录像，大大提高回查效率。

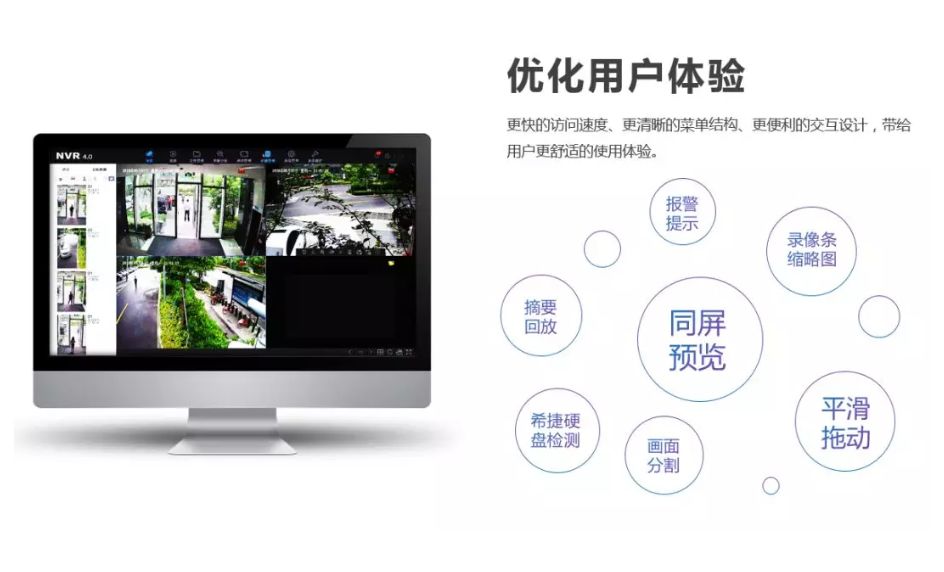

更多贴心智能应用

海康威视智脑NVR采用的是4.0系统新界面，加入了大量智能应用功能，如人车分类检索、智能信息叠加、同屏预览、摘要回放等功能。

同屏预览功能将发现的目标人或车显示在屏幕左侧，不用去看每个视频画面就对警情一目了然。

03

主要设备清单及辅材

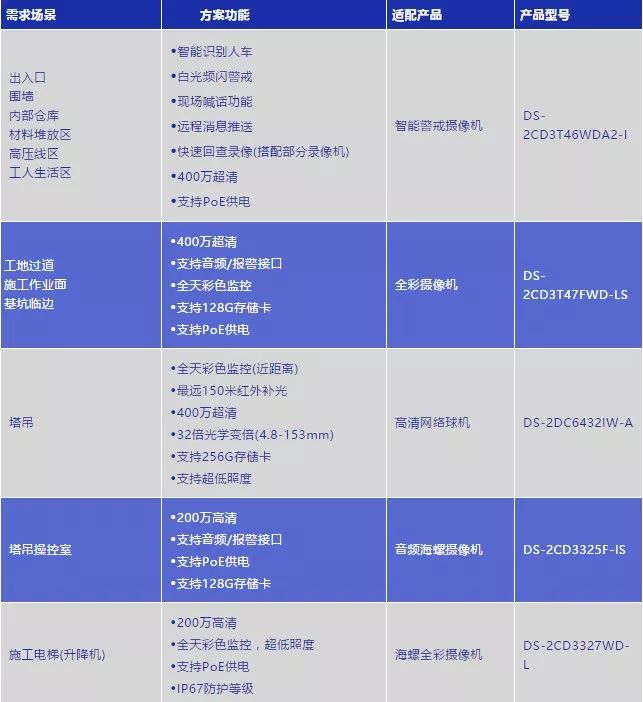

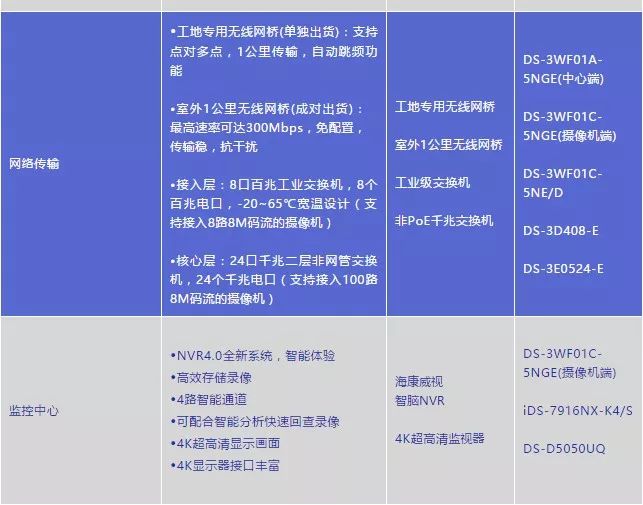

主要设备清单

配件及辅材

摄像机电源、钢制支架、防水盒(摄像机电源防水使用)、防雷器、硬盘、网线、电源线、视频线、下线管等。
