项目背景

杭州某区道路监控有多个监控点位，需将所有点位的视频传输至控制中心。因点位较多，部分点位相隔较远，如采用有线监控方案需要大量布线，且布线时需要开挖地面，会花费大量人力物力，所以最后采用了无线网桥监控方案。

方案简介

在施工作业区根据有线资源分布的情况，采用有线+无线的方式。

●大流量的骨干网络采用有线（光纤）的方式传输，一定区域范围内采用无线传输。

●对前端分散，缺少有线资源，无法施工走线的各监控点通过无线网桥就近传输至中继点，中继点再传输至监控室或有线节点。

●在施工现场监控室视距范围内，无明显障碍物阻挡的点位，可采用无线点对点的方式直接回传监控室，由此组成一个完整的无线传输系统。

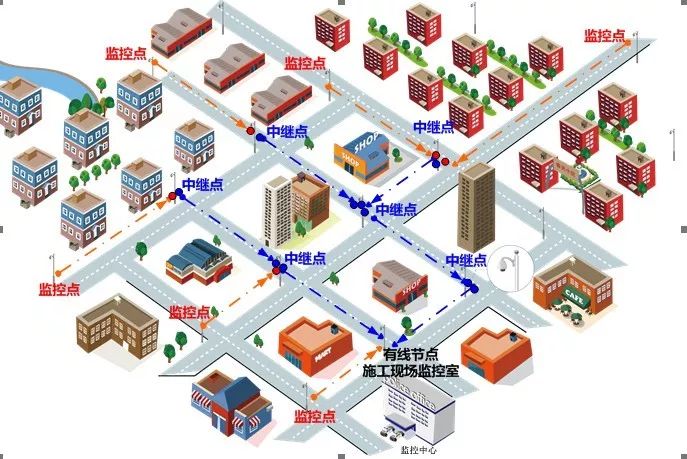

▲项目组网示意图

01

前端（监控点）部分

前端主要由高清网络摄像机、立杆、避雷器、安装支架和相关基础设施（防水箱等）组成

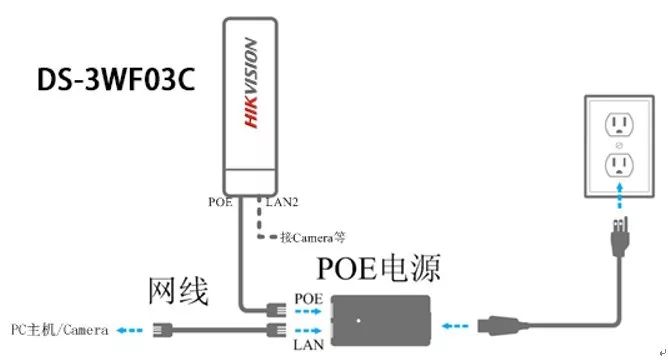

▲前端设备连接图

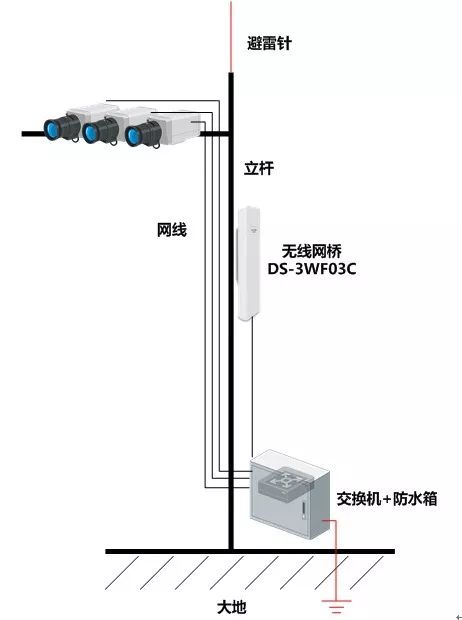

▲ 在超过2台IPC的情况下，采用交换机的方式汇聚后再接入网桥

02

中继部分

当监控点位因遮档严重或距离超出网桥规格，客户端无法直接与中心端通信时，通常采用两台无线网桥背靠背连接。通过对网桥安装角度的调整，可以绕过障碍物或对传输距离进行延伸，具体连接如下：

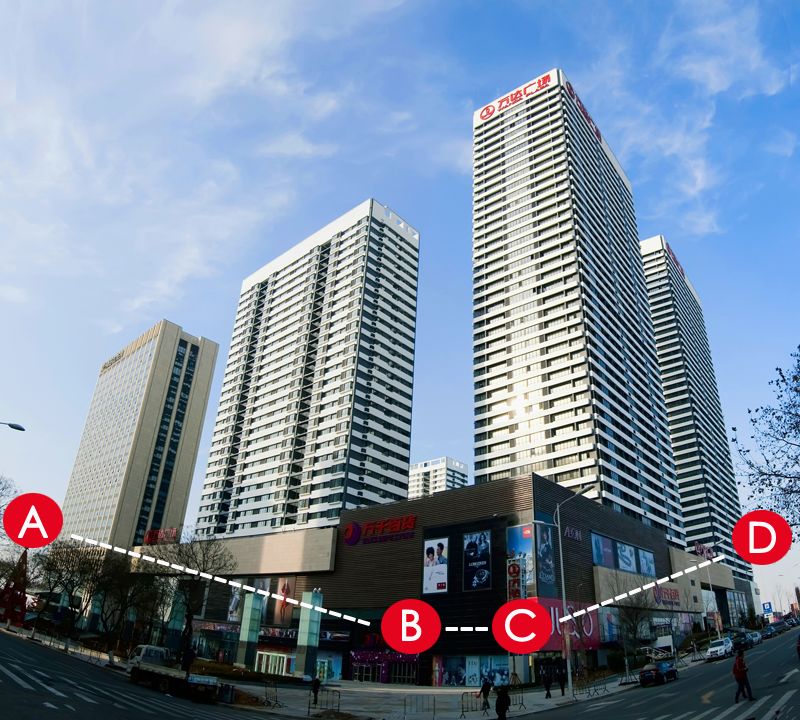

中继场景模拟图

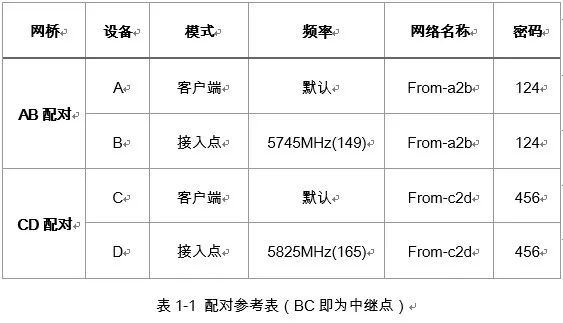

注：表中配置的密码和网络名称仅为示意，请根据项目情况灵活调整，增强密码复杂度，确保网络安全。

中继方式示意图

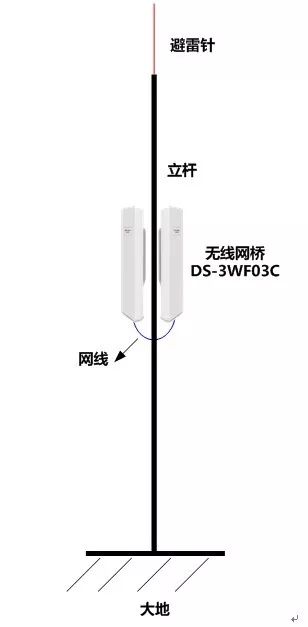

▲中继点只有2台网桥时可直接背靠背直连

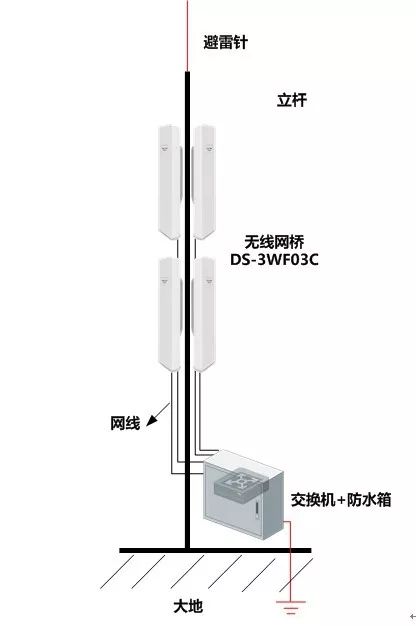

▲中继点有多台网桥时均接入到交换机

03

监控中心部分

监控指挥中心是整个系统的控制、显示、存储中心。本系统的监控指挥中心设在项目工地监控机房，机房设备配置如下：

●机房附近架设多台无线网桥，用于附近监控点位的无线连接。

●在监控中心配备一台全千兆网管型交换机，用于NVR及无线网桥接收端的连接。

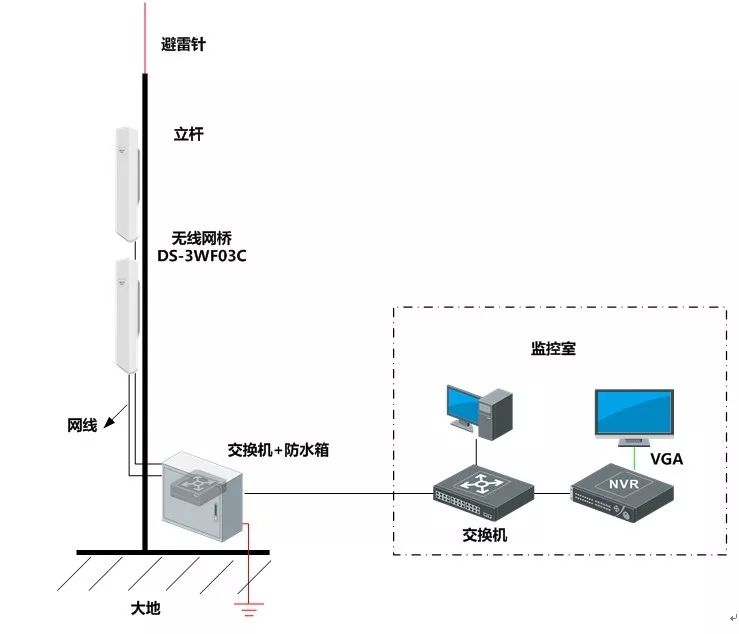

▲监控室连接图

方案优势

●成本低廉

无需布线，大量节省人工与材料费用。整个系统造价低廉，结构简单，适合此类临时监控场景应用。

●安装方便

无线传输，无需动土施工布线，省时省力。

●简单易用

中文操作界面，设备连接、设置只需简单几个步骤。

●传输稳定

基于TDMA技术，频率自动选择，有效抗干扰。

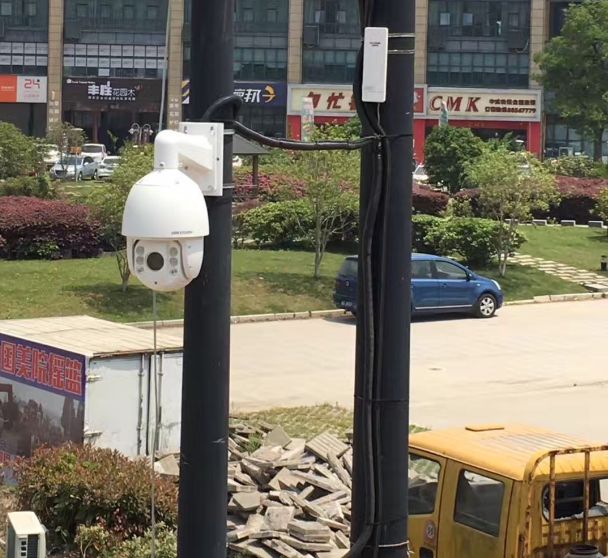

现场图片

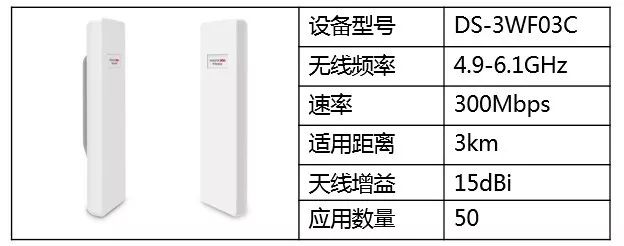

产品清单
