『拼创多彩视界』LCD/DLP/LED产品科普介绍

经常有人问起LCD/DLP/LED大屏的区别在哪里？今天康康为大家整理了超全的大屏知识介绍，还不赶紧MARK起来~

屏显参数介绍

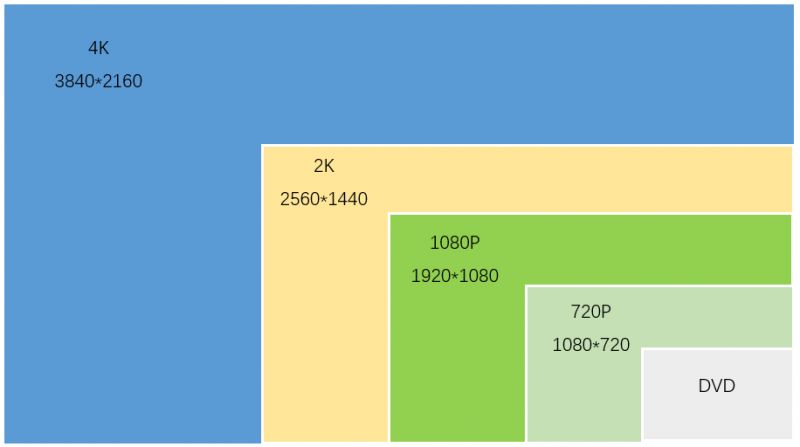

分辨率

指显示屏水平和垂直的像素，像素越多，意味着图像有更多的细节，屏幕显示的画面内容更多；像素指分辨率的高宽像素数相乘的结果。

亮度

对显示屏来说主要关注为屏前亮度。屏前亮度是人眼直接感知到的屏幕白点亮度。单位面积上的发光强度，亮度单位cd/㎡（LCD和LED）；DLP为输出亮度，其单位是ANSI 流明。

对比度

指屏幕上最亮点的亮度和最暗点的亮度的比值。在一定的亮度值下，对比度越大，图像越清晰醒目，色彩也越鲜明艳丽。

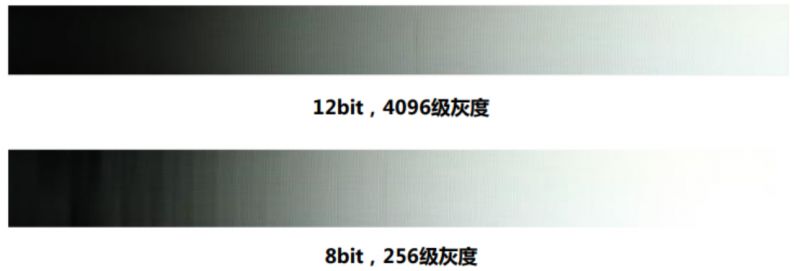

灰阶

指屏幕同一级亮度从最暗到最亮之间能区别的亮度级数，每种基色具有256级的灰度处理能力，RGB三原色可构成256×256×256种。灰阶越高，所能够呈现的画面效果也就越细腻。

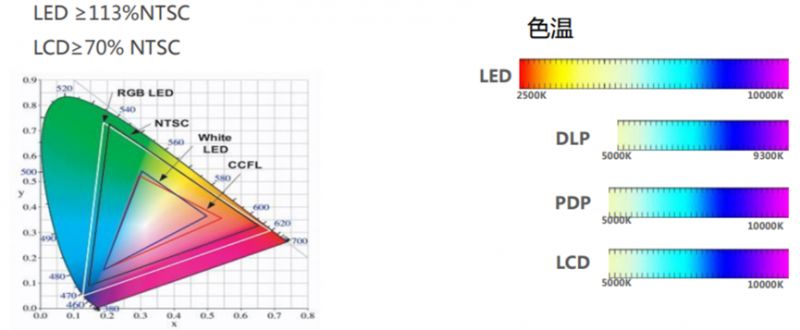

色域

指某种设备所能表达的颜色数量所构成的范围区域，即屏幕显示所能表现的颜色范围。色域空间越大，色彩表现越丰富，对自然界的色彩还原越真实。

响应时间

LED显示屏的响应时间极短，为0.00008ms，而DLP的响应时间为10ms，因此在监控画面及播放动态视频的时候，具有极大的优势。

拼缝

• 物理拼缝：边框到边框，即屏幕包边尺寸（双边）；如1.7、3.5、5.5等

• 光学拼缝：显示到显示，即相邻拼接屏显示边界之间的距离（屏幕四周存在小部分区域无法显示）。

• 光学拼缝通常大于物理拼缝

显示原理介绍

LCD显示原理

LCD显示原理是将液晶层置于两片导电玻璃之间，靠两个电极间电场的驱动引起液晶分子扭曲，从而控制光线透射或遮蔽。在电源关开之间产生明暗而将影像显示出来，加上彩色滤光片，则可显示彩色影像。

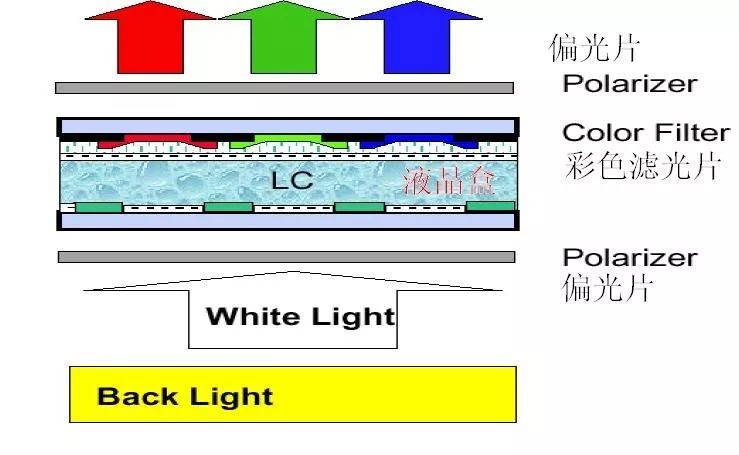

LCD主要包括背光模组、TFT（薄膜场效应晶体管）模组两部分，如图：

DLP显示原理

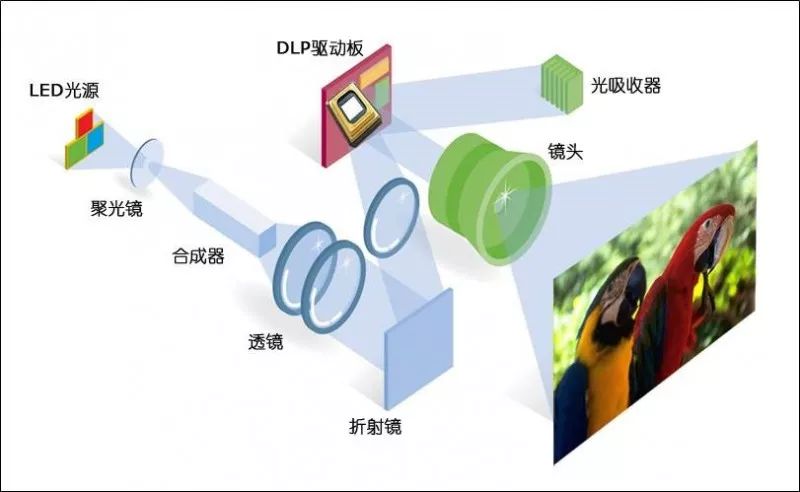

DLP拼接屏单元是采用数字微镜装置（DMD）、光源、颜色滤波系统、冷却系统、照明及投影光学元件的一套成像显示装备。

DLP是数字光学处理技术的缩写，其核心装置是由国际知名厂家TI提供的DMD芯片。目前市场上DLP主流产品以LED光源和激光光源为主。

LED显示原理

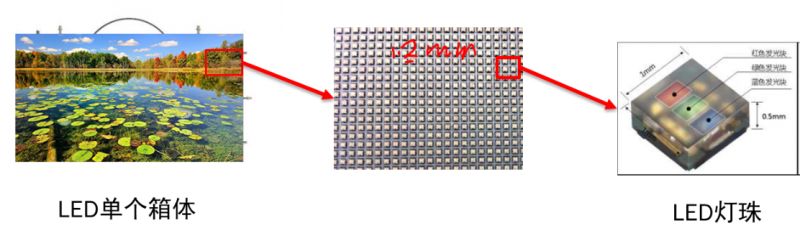

LED显示墙由LED单元拼接而成，每个单元以LED发光管为发光体，每个像素点内封装1红1绿1蓝三颗发光管，由驱动电路和智能控制芯片控制，根据图像信号调制产生不同的发光强度，从而形成彩色图像。

LCD/DLP/LED对比分析

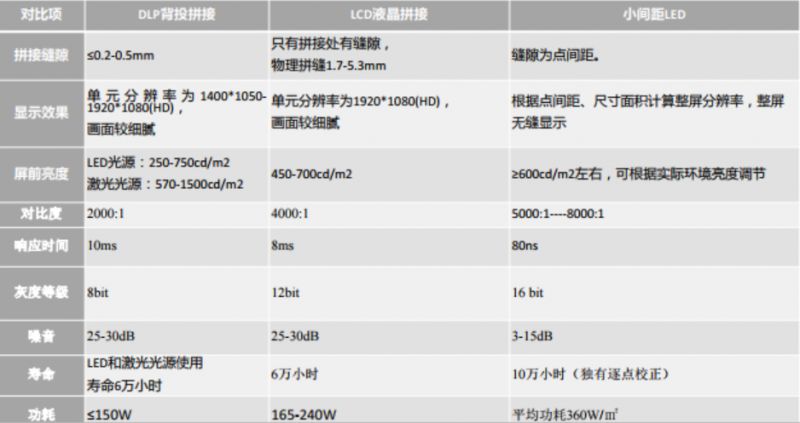

参数对比

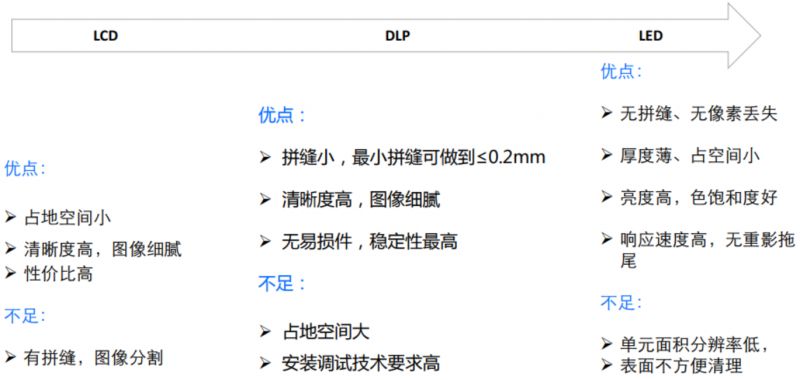

优缺点对比
