上周三康康视频讲堂直播了《录像机报警输入输出接线》。

你学会了吗？让我们一起来回顾下吧。

（文章末尾有讲解视频哦）

先判断录像机是否有报警输入输出接口

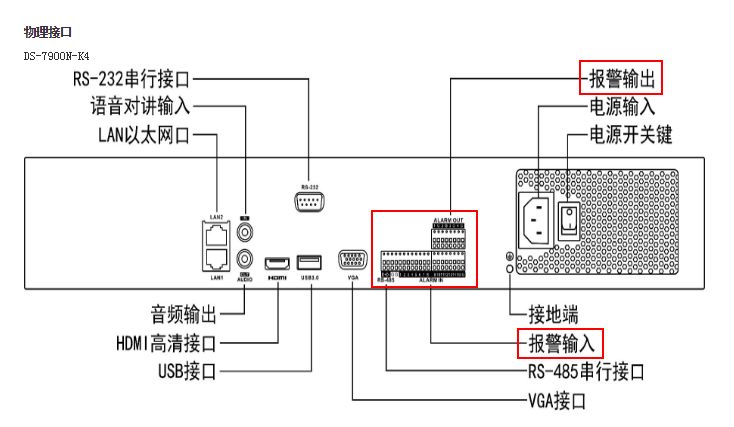

可以从录像机面板上判断

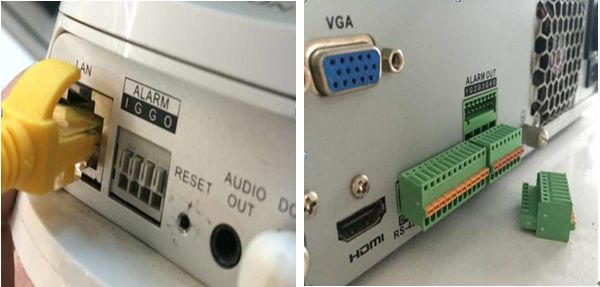

接口类型

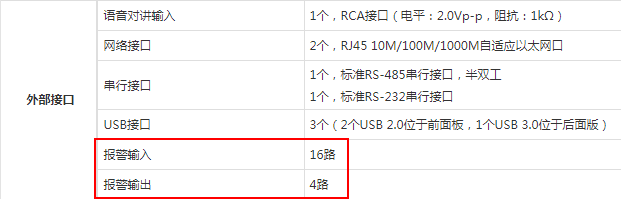

在官网详细参数可查看报警输入报警输出路数

录像机报警输入报警输出接线

注意：接线之前记得给设备断电哦

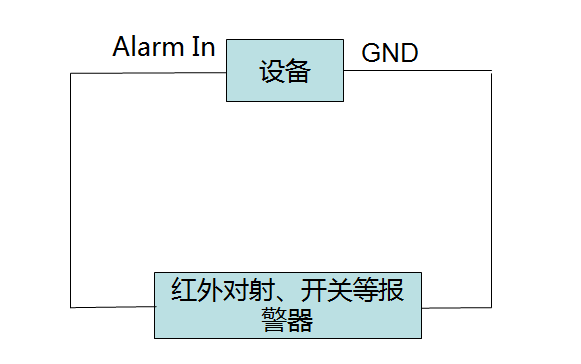

录像机报警输入接线

常见的报警输入设备：红外探测器（红外对射），电子围栏，门磁，烟感等。

报警输入只需要接入一个开关量信号，所以不区分正负极，Alarm In和GND直接和报警输入设备的接线连接即可。（报警输入设备是否需要供电根据报警输入设备本身确定。）

录像机报警输出接线

常见报警输出设备：警号（喇叭），报警灯

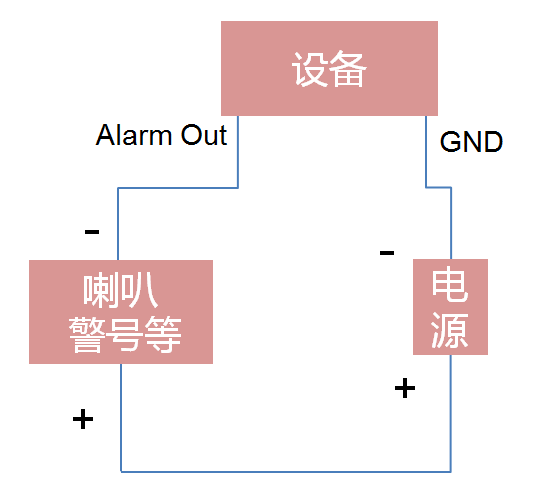

报警输出设备直流供电：

a.录像机的Alarm Out接喇叭或警号的负极

b.喇叭或警号的正极接电源的正极

c.电源的负极接设备的GND接口

注意：如果是直流的报警输出应该在12V 1A这个范围内。

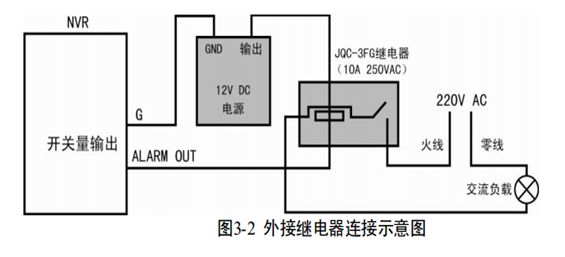

报警输出设备交流供电：

需要将主板上的短接子断开（分别为JPA1、 JPA2、 JPA3、 JPA4），且外加继电器连接。

录像机报警输入输出接线置你学会了吗？
