做工程必备|零基础学会门禁主机接线技能

门禁主机

门禁主机配置干货来啦~本期康康将带大家彻底的了解一下门禁主机的接口、接线及配置，大家快来学习吧~

门禁主机接门锁和开门按钮方法

01

K26系列门禁主机

下面是26系列单门禁主机内部结构，26系列门禁主机在主板下面会有一排外部接线端子，我们的接线都是接在外部端子上。

电锁接线

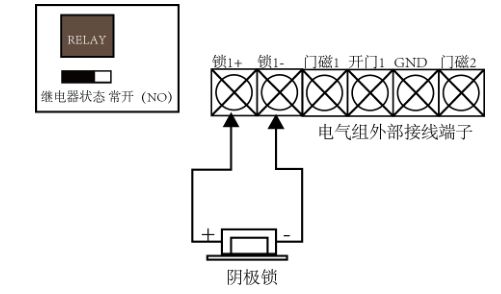

阴极锁接线，首先将继电器状态选为NO，将电锁正负极接入锁+锁-

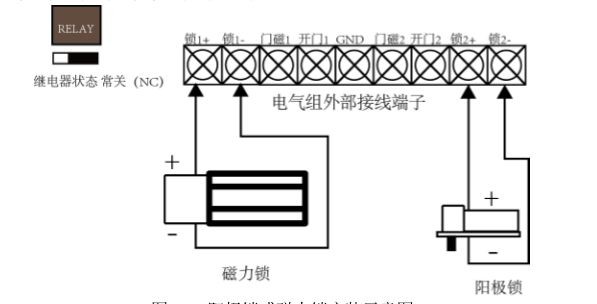

阳极锁/磁力锁接线，首先要将继电器状态选择为NC，然后电锁正负极接入锁+锁-

注：K26系列的门禁主机接电锁，不需要外接电源，但是电锁正负极和门禁主机接线端子正负极一定要对应

开门按钮接线

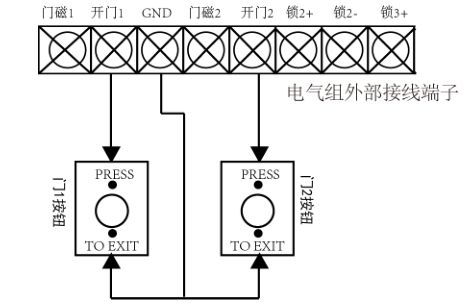

26门禁主机开门按钮接线和28系列接线相同，都是只需将开门按钮两端接入即可

02

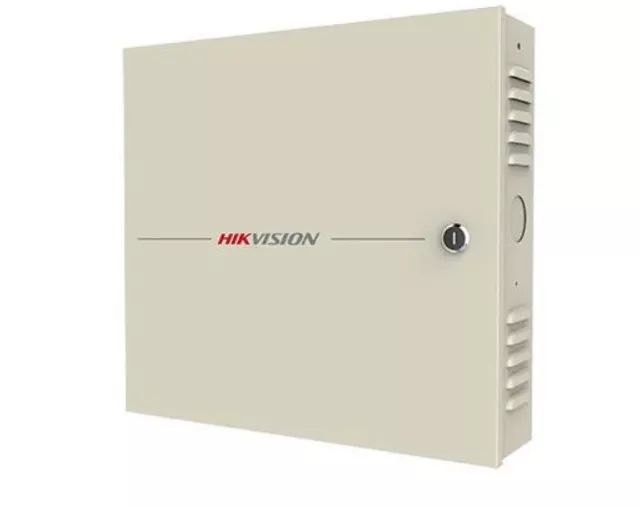

K28系列门禁主机

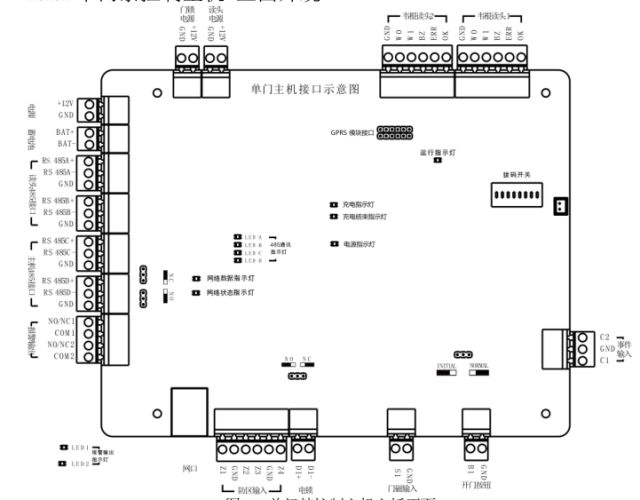

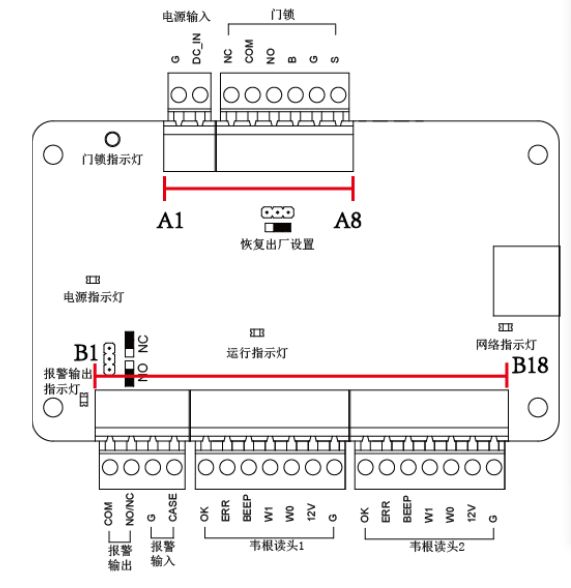

下面是28系列单门禁主机内部接线端子，我们今天用到的就是A1-A8

电锁接线

通常电锁分为两种，常开信号的阴极锁，常闭信号的阳极锁/电磁锁

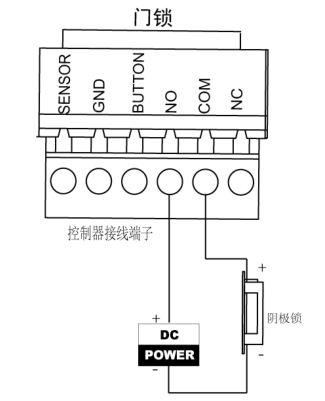

阴极锁接线，阴极锁要接门禁主机的NO和COM

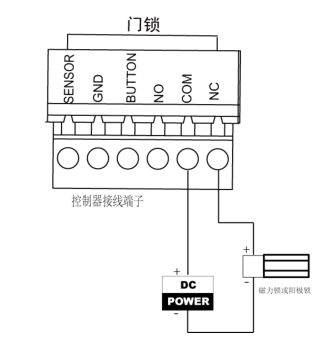

阳极锁/磁力锁，阳极锁/磁力锁要接门禁的NC和COM

注：K28系列的门禁主机接电锁，一定要外接电源供电，接线时电源负极和电锁负极相接，其他两端对接门禁主机的电锁端子任意两端即可

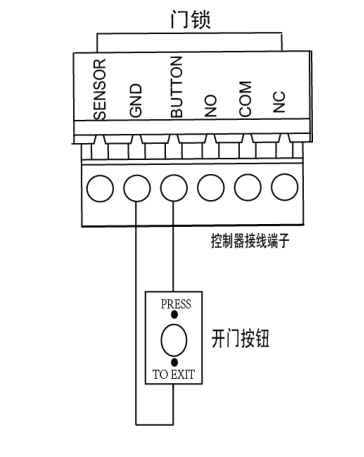

开门按钮接线

开门按钮接线，不需要外接电源，开门按钮两端接在门禁主机的BUTTON和GND即可
