接线 | 门禁主机通过485及韦根接读卡器指导

密密麻麻的端子如何接线，小编今天来介绍下K2600与DS-K1101MK读卡器的接线，机智的你赶紧学习起来哦~

模式一 门禁主机与读卡器485接线

1

读卡器模式选择485，先进行地址拨码

1）读卡器的前四位为地址码，地址位是二进制拨码，遵循原则，地址1对应门1进，地址2对应门1出，以此类推，最多到地址8；

2） 读卡器采用485接线时，后面四位无需拨码，都是OFF的状态；

Tips：拨码开关5为预留，指的是-M的读卡器，如果是-C的CPU卡读卡器，5拨ON是读卡序列号，OFF是读卡内容

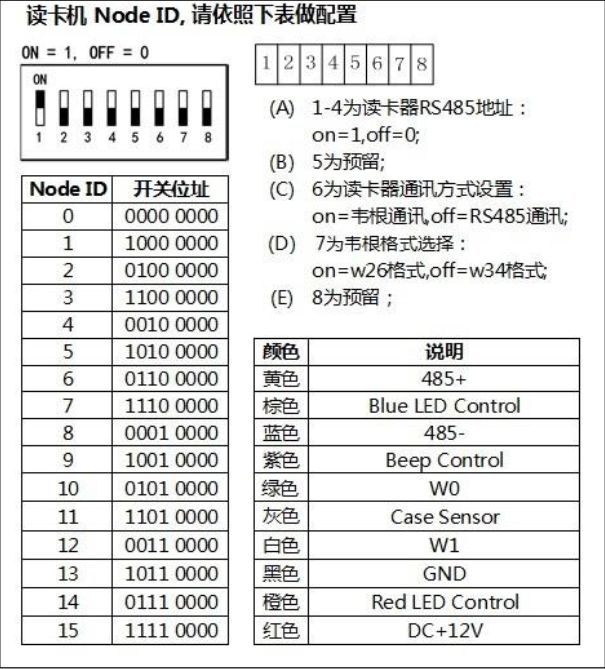

读卡器拨码开关如下图所示：

2

连接DS-K2602和485读卡器

1) 如果是单独的一块裸板，读卡器的红（+12V）和黑（GND）接读卡器的读头电源,黄(485+）接左RS485A+，蓝（485-）接左侧RS485A-

2) 如果26XX控制器在机箱里，读卡器在接线端子处相连，如果有多个读卡器，采用手拉手方式接在这四个端子上

3） 观察读卡器指示灯状态

如BZ/ERR/OK都正常连接后，指示灯状态为蓝色闪烁，如为红色为通讯故障

排查两点：

① 485的接线是否正确

② 地址的拨码是否正确，修改拨码后需重启

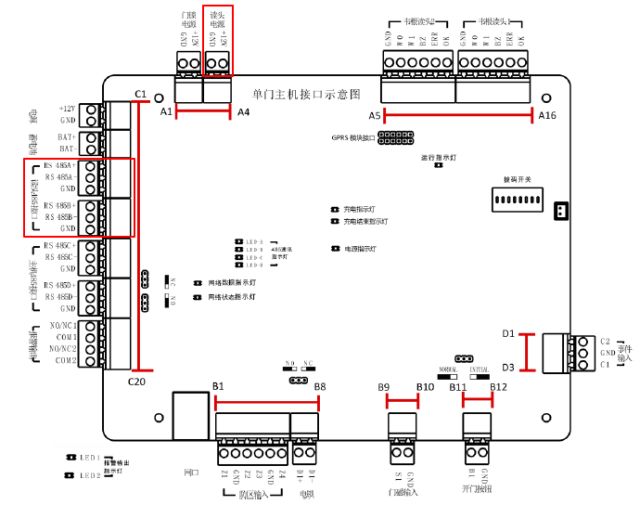

带机箱的控制器，有两排接线端子↓↓↓

模式二 读卡器采用韦根模式接线

1

读卡器的前四位为地址拨码，韦根模式无需进行地址拨码

1）读卡器采用韦根接线时，第6位拨为ON，第7位除非明确要求用韦根26通讯，否则不用拨。（w26指读卡器卡号是8位数时，w34指读卡器卡号是10位数时）

2）拨码开关同模式一图片

Tips：拨码开关5为预留，指的是-M的读卡器，如果是-C的CPU卡读卡器，5拨ON是读卡序列号，OFF是读卡内容

2

连接DS-K2602和韦根读卡器

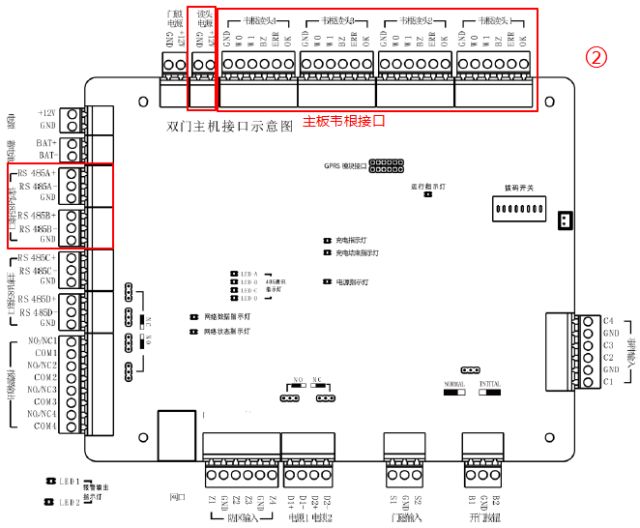

1）机箱的接线端子有2个韦根接口，板子的上方有四个韦根接口（2602是双门的主机，READER 1对应门1进，READER2对应门1出，以此类推；

Tips：K2602是双门主机，读卡器可只接在图②主板上，外部机箱韦根端子（即图①）可不接。

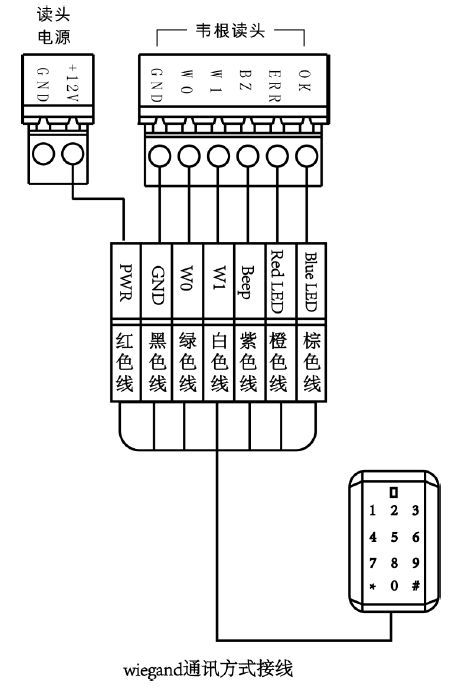

2） 读卡器的红（+12V）和黑(GND)接读卡器的读头电源处，绿（W0）接端子W0，白色（W1）接端子W1处。此四根线是必连的，如果要控制韦根的LED和蜂鸣，必须把BZ/ERR/OK都接上去。

3）观察读卡器指示灯状态

如BZ/ERR/OK都正常连接后，指示灯状态为蓝色闪烁，如为红色为通讯故障

排查两点：

① 维根接线是否正确

② 地址的拨码是否正确，修改拨码后需重启

PS:485及维根接线线材建议选用RVVP1.0的规格，不能用网线替代哦~

上面的图文指导是不是没看够呢，我们还有视频操作指导:

注：视频耗费流量较大，请在WIFI环境下观看哦~

以上你Get到了吗？开始动手实测吧~~~~~
