都是干货 | 报警主机探测器接线指导

拿到报警主机

面对报警主机上的一排排接口

无从下手怎么办？

今天我们以总线报警主机

DS-19A08-01BNG为例

给大家讲讲报警主机的探测器接线

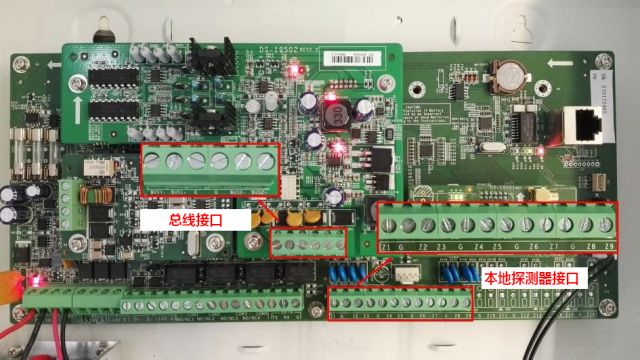

确认报警主机探测器接口

DS-19A08-01BNG报警主机本地有8个防区接口用于接探测器。2个BUS端口，用于接扩展模块。

本地防区探测器接线

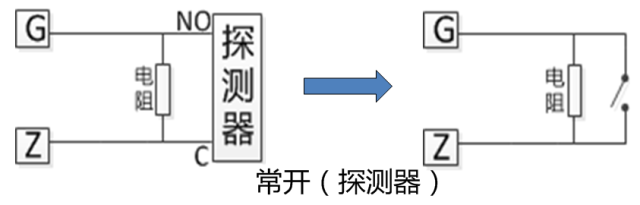

常开方式的探测器接线方式：

1.探测器的NO和COM分别接主机的Z和G；

2.探测器端并联2.2K电阻。

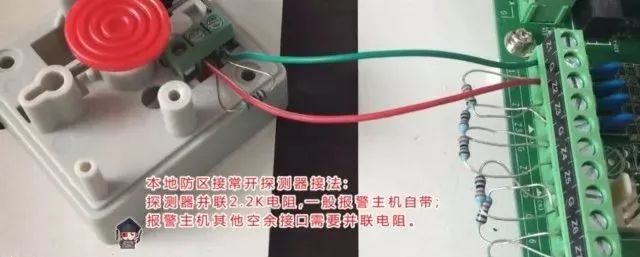

常开接线实物图：

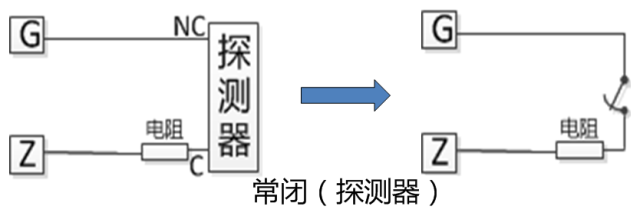

常闭方式的探测器接线方式：

1.探测器的NC和COM端接主机防区的Z和G；

2.探测器端串联2.2K电阻。

常闭接线实物图：

注意：

1.本地未接探测器的防区，也需要接2.2KΩ的电阻。

总线式报警主机扩展模块接线

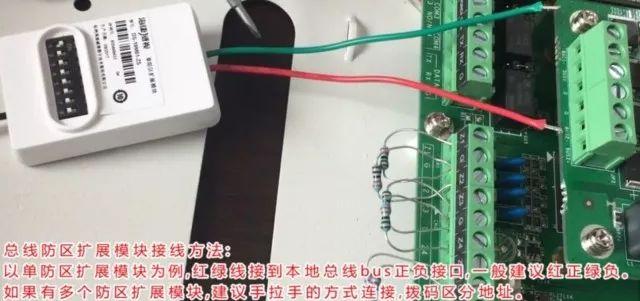

将扩展模块的MBUS端子接到主机的BUS+和BUS-上，总线不分极性。

注意：

1.仅总线报警主机可外接扩展模块。总线报警主机防区扩展模块支持248路防区和252个触发器。

2.模块接到总线主机前，主机应断电并设置好模块地址拨码，地址拨码范围1-253, 不能使用0、254、255。

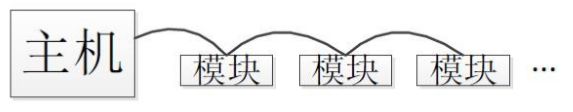

3.如果有多个防区扩展模块，建议使用手拉手接线方式，扩展模块需要进行拨码区分，地址码不能一致。

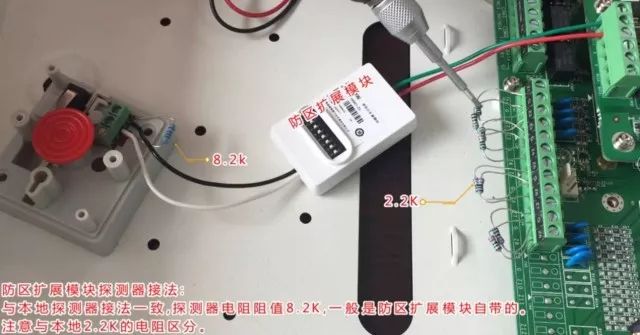

扩展模块探测器接线

扩展模块接探测器，方法与上述本地防区探测器接法一致，但电阻阻值需要更换成8.2KΩ。
