报警主机键盘接线指导及基础操作指令

报警主机

与

键盘如何接线

前期准备

确认型号

总线报警主机只能配备 LCD 键盘；

其它报警主机既可以配 LCD 键盘，也可以配 LED 键盘。

报警主机型号带-01BNG的为总线报警主机（如：DS-19A08-01BNG）

线缆要求

键盘与主机采用485通讯，所以要用RVV4*X（X表示导线截面积）的铜芯线 材（两根信号线，两根电源线）。

线缆截面积一般不低于0.5mm²，最长距离不得大于1200m。

键盘拨码

系统配用的每一个报警键盘都必须有一个地址，这些地址不能重复。在系统上电前，需拆开键盘通过键盘的拨码开关给键盘设置地址，采用二进制的方式计算地址位。

拨码为0的键盘为全局键盘，非0的 为子系统键盘。（LCD键盘地址为1-31；LED键盘地址为1-7）。

接线指导

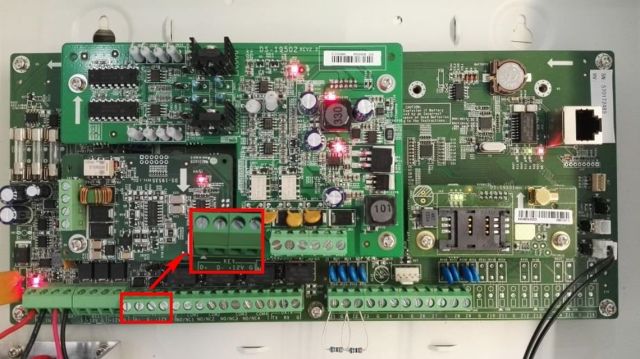

确认键盘接口位置

报警主机上有接键盘的KEY接口用于接键盘，KEY对应D+、D-、+12V、G分别接键盘的D+、D-和键盘的电源+、-接口。

接线

将键盘对应的接口接报警主机上，完成接线。

判断键盘是否注册成功

1、LCD 键盘上电后 32 秒内没有收到主机注册，则连续发音提示键盘注册失败。

系统启动中，注册成功则显示“HIKVISION”的logo：

2、LED 键盘上电后 20 秒内没有收到主机注册，则连续发音提示键盘注册失败。键盘注 册成功后，运行指示灯绿色常亮。

注

意

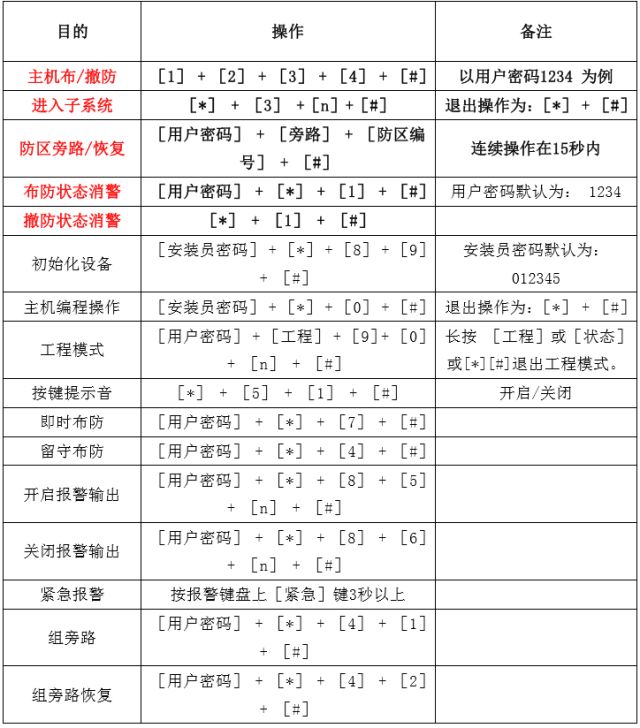

键盘常用操作指令

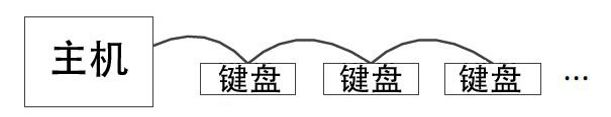

1.一个主机接多个键盘时，需要采用手拉手的接线方式，所有键盘接线总和不得大于1200m。

2.键盘D+、D-之间电压在5V左右。

3. 总线报警主机最多支持32个键盘。其它类型报警主机V2.1版本最多支持32个键盘，V2.1之前版本最多支持16个。

4.地址位为0的全局键盘能控制主机的全部子系统，地址位为其他的子系统键盘只能控制该键盘所关联的子系统。
