传输篇|你认识这些DVI接口吗？

全了，关于DVI转接小知识

为什么有些 DVI 可以转成 VGA ，有些不可以？ DVI信号有杂色是为什么，偏色又是为什么？传 4K 信号到底需要什么样的线缆？今天小编就带大家好好了解下DVI。

1

DVI介绍

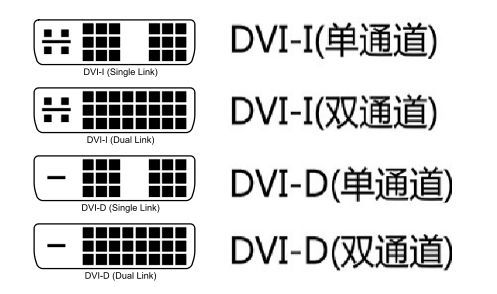

DVI的英文全名为Digital Visual Interface，中文称为「数码视频接口」。是一种视频接口标准，设计的目的是用来传输未经压缩的数字化影像。DVI-D和DVI-I分为“双通道”和“单通道”两种类型

DVI-D接口只能传输数字信号，不能传输模拟信号。DVI-I接口则既能传输数据信号又能传输模拟信号。

规格	信号	备注
DVI-I 18+5(单通道)	数字/模拟	可转换VGA
DVI-I 24+5(双通道)	数字/模拟	可转换VGA
DVI-D 18+1(单通道)	数字	不可转换
DVI-D 24+1(双通道)	数字	不可转换

2

如何辨别DVI接口

DVI-I接口支持模拟信号，而DVI-D仅支持数字信号

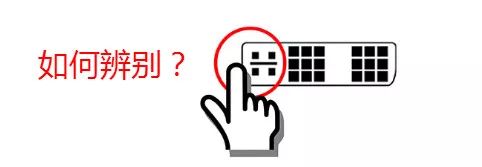

DVI-I比DVI-D在接口上多了4个传输模拟信号的针脚

单通道最大支持 1080p ，双通道支持 4K

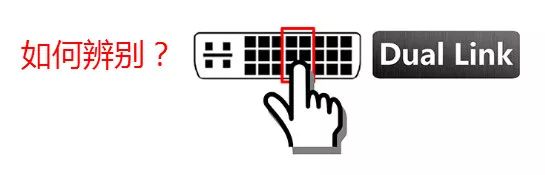

双通道线缆一般会注明 dual Link 字样，多 6 个针脚。

*双通道线缆一定比单通道多 6 个针脚，但是多 6 个针脚的不一定都是双通道。线缆都会注明支持的最高分辨率，购买前请询问商家是否支持 4K ？

3

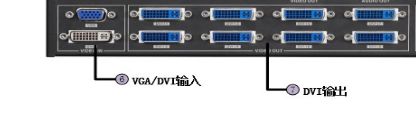

关于6400解码器DVI接口

解码器DVI接口是24+5针的，用24+1针和24+5的线都是可以的。

24+5可以接模拟和数字信号（推荐）24+1只可以接数字信号

PS：建议线缆采用海康

4

接口常见故障

Q：画面为什么有红色绿色的点。

A：由于传输损耗，信号衰减造成的失真。建议更换短线、质量更好的线缆或增加信号放大器。

Q ：输出黑屏。

A ：先用短线测试是否线路衰减造成弱信号，导致屏幕无法识别

Q : DVI 一 I 加转接头无法转成 VGA 。

A ：先确认设备是否支持，转接头请尽量使用公司提供的转接头，有些外购转接头存在针脚短接的情况。

Q ：画面闪烁。

A：一般也是由于线缆衰减造成的，解决方法见第一条。

Q ：项目中如何挑选DVI 线缆。

A ：能用海康线缆就不用第三方的，能用短的就不用长的，超过 10 米选择带有源信号放大的线缆
