实用|海康经销POE交换机介绍

很多客户在后台给我们留言说，想了解我们的传输产品，圣诞季我们今天的推送的满满都是干货，介绍了一系列的产品，一定要读完哟

交换机也有不同的分类呢，我们以是否支持PoE功能，将海康经销的交换机分为PoE交换机和非PoE交换机。

PoE交换机又包含PoE低功率交换机、PoE非网管交换机，还有PoE Web网管交换机。

下面我们就来看看这3种交换机有什么不一样吧~

1

PoE低功率交换机

产品信息

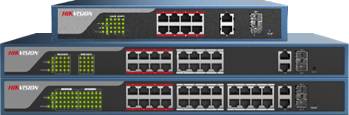

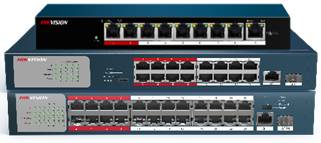

PoE低功率交换机，属于经济型。E/M结尾的交换机DS-3E0109P-E/M，PoE供电总功率是58W。

DS-3E0109P-E/M、DS-3E0318P-E/M、DS-3E0326P-E/M

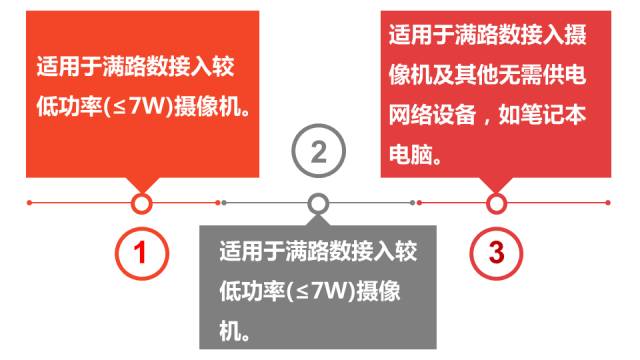

产品定位

2

PoE非网管交换机

产品信息

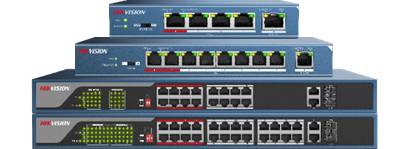

PoE非网管交换机，是通用型的，有5口的、9口的、18口和26口的，可以满足不同的网络环境应用。

DS-3E0105P-E、DS-3E0109P-E

DS-3E0318P-E、DS-3E0326P-E

产品定位

3

PoE Web网管交换机

产品信息

PoE Web网管交换机可以通过Web界面，进行简单的网络配置，还可以设置VLAN和端口限速等智能功能。

DS-3E1310P-E、DS-3E1318P-E、DS-3E1326P-E

产品定位

2 产品亮点

PoE交换机的亮点有很多，其中最突出的是这四点：远距离传输、稳定供电、红口保障和高防护。

1

远距离

那么如何实现远距离传输呢~

通过技术手段将网络协商速率从100M降频到10M，PoE交换机的RJ45口电压振幅从0.98V升高至2.2V。

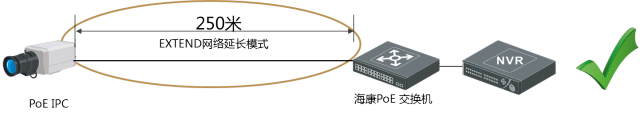

配合海康威视超五类网线，可驱动信号传输至250米，配合六类网线，可传输至300米。

那么如何开启远距离传输呢~

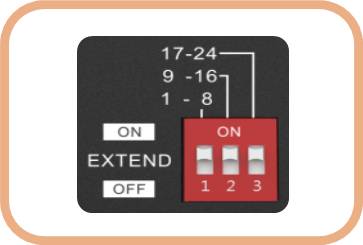

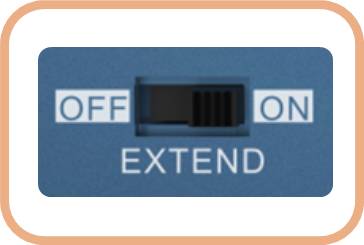

1.将EXTEND 模式设置为ON，即可开启网络延长传输模式。

2.可根据实际需要，自由选择开启1~8/9~16/17~24电口的网络延长传输模式。

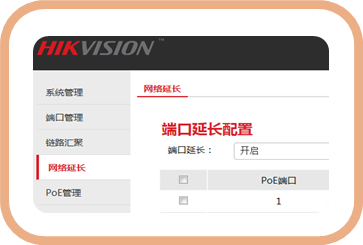

3.网管型PoE交换机，登录Web配置页面，可单独设置每一个电口延长模式的开启/关闭状态。

1 2 3

那么远距离传输的效果怎么样呢~

从下面两张图表可以看到，海康威视PoE交换机在不同帧长实测情况下，延时在3.5微秒内。 实测帧抖动几乎为0。

不同帧长情况下，交换机转发延时对比（单位/微秒）

不同帧长情况下，数据帧抖动折线图（单位/微秒）

2

稳定供电

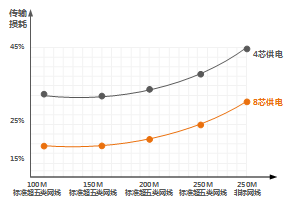

在同样的IPC接入情况下，8芯供电的线路损耗比4芯要减少10个百分点以上，线路损耗更低，传输距离更远，对250米远距离传输有很大的帮助呢~

8芯供电比4芯供电损耗低，供电更稳当

3

红口保障

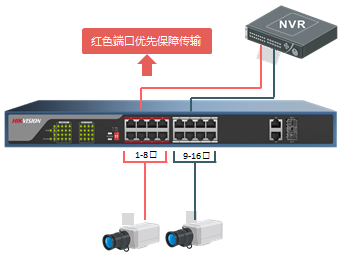

重要区域视频（如出入口、档案室、危险品仓库等）接入红色端口，优先保障传输，视频不丢帧、不卡顿。

4

高防护

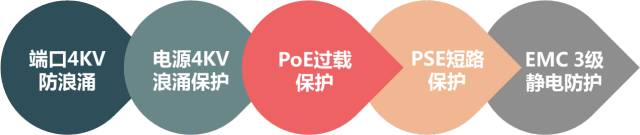

PoE交换机采取的多重防护，来为视频的可靠、稳定传输保驾护航。包括端口4KV防浪涌、电源4KV浪涌保护、PoE过载保护、PSE短路保护和EMC 3级静电防护。

介绍了这么多，

是不是对PoE交换机有新的认识了呢~
