科普|带你深入了解光纤收发器

01

光纤收发器与光端机有什么区别？

最重要的区别是：

光纤收发器是基于网络的IP设备、传送的以太网IP数据。因此具有以太网共享链路的属性，在使用过程中不需要端口严格匹配。

例如，模拟光模端发送端为DS-3A04T-A、其接收端只能用DS-3A04R-A；而光纤收发器就不太一样，发送端可使用多网口，如：DS-3D04T-A、DS-3D08T-A，接收端只需要使用单网口的DS-3D01R-A（海康收发器接收端均为单网口设计）。

02

前后端光接口类型不匹配能否组网？

海康光纤收发器光口均为FC或LC。

如果使用收发器与交换机组网，经常会遇到收发器的光口为FC，而交换机对应的光口为LC，但两端的光接口类型不一致完全不影响工程应用（实际生产环境中光纤需要经过融纤，因此本端设备是什么类型的光接口，

融纤时使用对应接品类型的尾纤进行融接即可）。

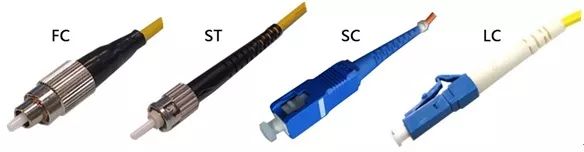

以下是常见的光纤接口。

03

光口模式是怎样的？

海康光纤收发器（还有工业交换机）的光口都是单模单纤的规格，只有一款是例外，即为用于经销的一款光纤收发器，型号是DS-3D01-AE-DF（1个RJ45网口，1个SC光口）

其光口是双纤，因为是单模单纤的，所以在使用收发器（不管是百兆还是千兆）与交换机对接时，交换机端对应的光模块，需要选择单模单纤类型。

04

双纤型号的收发器使用注意事项？

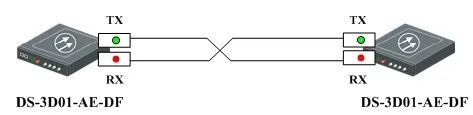

双纤型号的收发器（唯一一款，用于经销渠道的DS-3D01-AE-DF）前后端型号一致，但是光纤要交叉连接。如下图所示。

注意：这只是一个光口，只不过因为是双纤型号，物理结构上表现为2个SC光口，对比单纤型号的DS-3D01T（R）-A，需要多一根光纤来传输数据。

05

发送端、接受端速率匹配如何？

在光纤收发器的使用中，速率必须严格匹配：

即发送端用百兆的，接收端必须也用百兆的（接收端可以是收发器的接收端，也可以是百兆的光模块结合交换机来用）；发送端用千兆的，接收端必须用千兆的。

06

支持网管吗？

不支持。使用的过程中务必要注意，不能把收发器的多个网口同时接入到交换机，如果交换机是非网管型，很可能导致二层广播风暴，连接方式如下图所示。

07

传输距离有多远？

光纤收发器受限于光口的规格，目前最远支持到80KM。

08

是否有风扇设计，是否有电源适配器？

无风扇设计（工业级产品的特点之一），自带12V直流电源适配器。

09

收发器问题排查简单流程？

光纤收发器是非网管型产品，在排查问题时优先替换法，以下是主要排查步骤：
