摄像机安装，你必须知道的防水保护

安防小课堂

摄像机

防水保护

防水保护的作用

在除去本身已经具备的防护能力之外，防水保护可以有效保障设备免受进水侵扰、延长使用寿命。

防水保护的重点

室外摄像机、球机的安装过程中，对线缆的防水措施以及球机立杆或支架安装角度的注意。

1

摄像机防水胶带安装

部分网络摄像机出厂时带有防水胶带，防水胶带具体安装步骤如下：

1、请撕下随机附带的防水胶带背面的黄色离型纸。

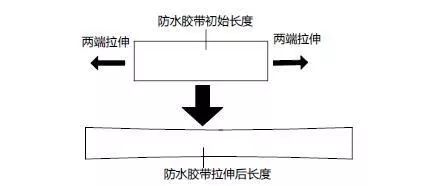

2、将防水胶带向两端拉伸，拉伸至初始长度的2 倍左右：

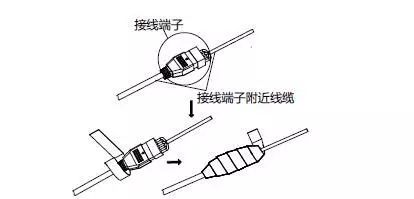

3、拉伸后的防水胶带，以半搭式紧密缠绕在接线端子及附近的线缆上，直至接线端子和附近线缆都被缠绕在防水胶带内，在缠绕过程中请注意保持防水胶带一直处于绷紧状态。

注意

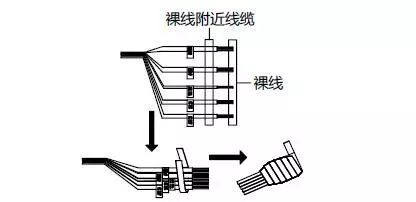

部分网络摄像头出厂时，线缆为裸线，则防水胶带安装时，

需要将裸线附近的线缆都缠绕在防水胶带内。

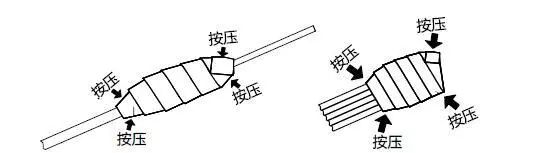

压紧接线端子两侧的防水胶带，达到绝缘密封，

下图示左侧为接线端子按压方法，右侧为裸线按压方法。

2

摄像机网口防水套安装

部分网络摄像机出厂时配有网口防水套配件，如您在室外安装使用时，需安装网口防水套。

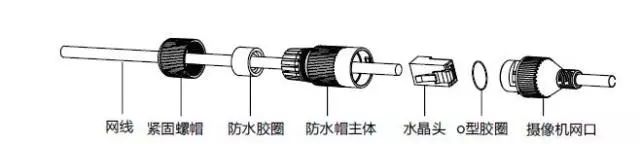

1、如您已布置好网线线缆，请将和摄像机连接的一端网口水晶头剪开，网线穿过如上图所示的紧固螺帽、防水胶圈、防水帽主体；

2、将防水胶圈塞入防水帽主体内，用于增加密封性；

3、制作网线的水晶头，并将O型胶圈套在摄像的网口上；

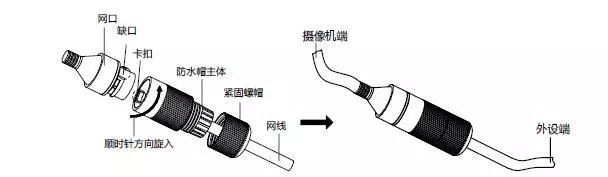

4、将制作好的网线插入网口内，将防水帽主体套在网口端，将紧固螺帽顺时针旋入防水帽主体，防水帽主体旋入网口时，请保持网口的卡扣和防水帽主体的缺口对齐，网口防水套安装完毕后如下图所示：

室外球机也需注意防水？

球机采用一体化结构设计，快装转接头的连接方式使其自身已经具备一定的防护能力，但错误的安装方式仍可能导致进水。

1

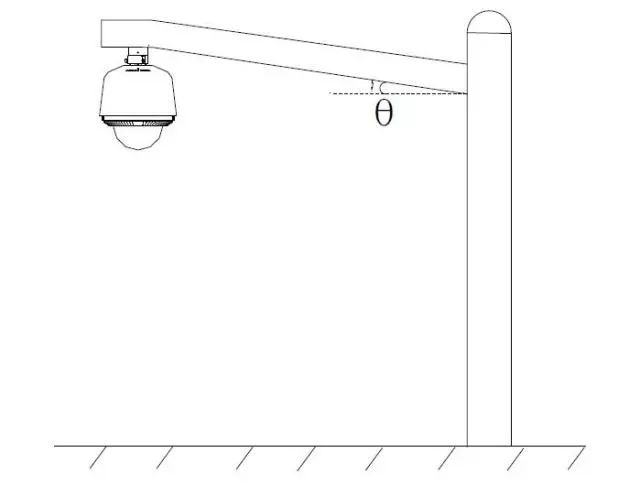

球机L型立杆安装的注意事项

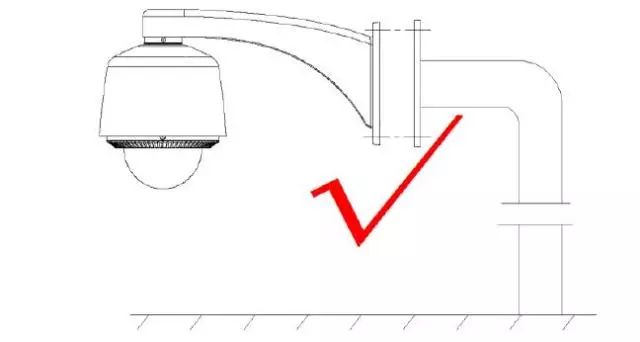

横杆安装球机的一端应有一定的上扬角度，如图即使由于横杆密封性不好或者长时间腐蚀导致横杆进水，积水也会因重力作用沿立杆流出，不会倒灌至球机顶部。

2

球机长臂装支架的注意事项

长壁装支架适合室外使用，支架具有一定的倾斜角度，球机不易进水，如图二所示；同时室外安装时长壁装支架也可以和抱柱装支架、墙角装支架配合使用。

注意

▲ 安装立杆采用L 型杆时，推荐横杆有一定的上扬角度，防止因横杆密封性不好，雨水倒灌至球机顶部；

▲ 室外球墙壁安装推荐使用长壁装支架，不推荐使用短壁装支架或者吊装支架；

▲ 室外球安装如需要采用吊装方式，需要采用专用防水吊装支架，不可将室内吊装支架应用在室外环境；

▲ 自选支架安装，推荐使用连接口为内螺纹的支架，同时需确保支架的防水性能；

▲ 注意走线的接线端防水处理，防止因锈蚀造成图像异常，电源适配器应放置在配电箱内。

▲ 室内型号球机，不能暴露安装于可能淋到雨或非常潮湿的地方。

敲黑板划重点

即使设备具有室外安装防水防护等级

也要采取合理的防水保护哦
