【学配置】工程商必备技能之阵列配置

康康在前面已经跟大家介绍了录像机存储模式中的配额模式和盘组模式，接下来再着重介绍下录像机的另一种存储模式 - 阵列模式，请大家继续跟着康康来看看下面的详解哦

3

阵列模式

创建阵列

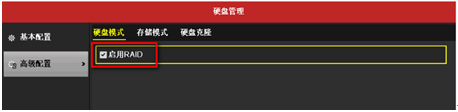

1.进入主菜单一硬盘管理一高级配置一硬盘模式，启用RAID打钩，应用后设备重启，如下图。

2.创建阵列有一键配置阵列和手动创建阵列两种方式。

一键配置阵列

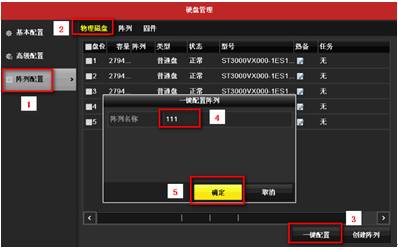

如下图所示，点击一键配置，输入阵列名称，确定。

手动创建阵列

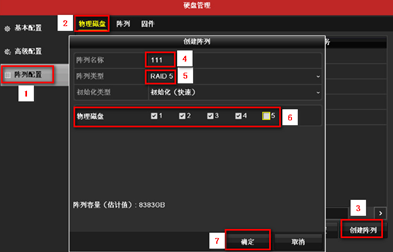

如下图所示，创建阵列，输入阵列名称，选择阵列类型和硬盘号，确定。

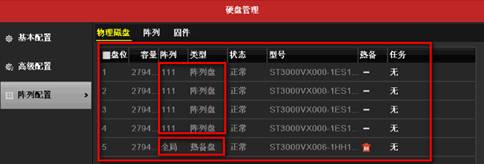

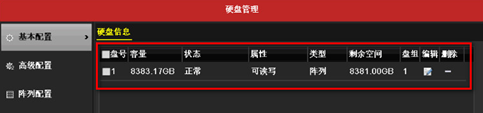

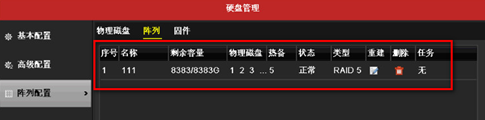

创建好阵列后，各界面显示信息如下：

阵列重建

阵列工作状态包括正常、降级、下线。用户可以通过查看阵列状态，及时对磁盘加以维护，以发挥磁盘阵列优势，保证数据存储的安全可靠。

阵列未出现物理磁盘丢失时，其工作状态为正常。当物理磁盘丢失数目超过该类阵列所允许限度时，该阵列状态为下线。介于两者之间时，阵列状态为降级。

若阵列处于降级状态时，可以通过阵列重建，使其状态恢复正常。阵列重建分为自动重建和手动重建两种。

下面就来看看它们都是如何操作的：

自动重建(有热备盘)

假设创建了一个由1、2、3、4、5号硬盘组成的RAID5阵列，5号盘作为热备盘。

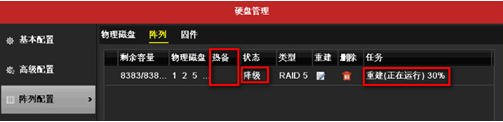

假设运行过程中，3号硬盘出现了异常，系统检测不到3号硬盘后，阵列就会处于降级状态，5号硬盘随即被激活，替补进入阵列中，并开始重建过程。如图：

手动重建(无热备盘)

当阵列处于降级状态，且系统没有热备盘的情况时，降级的阵列无法进行自动重建，需要用户手动进行重建操作，就可以使阵列恢复到正常状态。以下是常见的需要手动重建的场景：

1.假设系统创建了一个由1、2、3、4号硬盘组成的RAID5阵列。

2.假设运行过程中，4号硬盘出现异常，系统检测不到4号硬盘，阵列处于降级状态，用户需要手动使用其他物理硬盘进行手动重建。

Q

A

哪些录像机支持配置阵列？

NVR：86/96N-I、86/96N-ST/XT 、96000N-I、96000N-F、96000 N-H、96000N-E系列。

XVR：DS-7300/8000/8100/900 0HQH(S)-SH、9000HQH-XT系列。

补充说明

一键配置中默认创建的阵列类型是RAID5，手动创建阵列支持RAID0，RAID1，RAID5，RAID6，RAID10，为了保证磁盘阵列能够稳定和可靠地运行，所以建议使用企业级同型号的硬盘来参与阵列的创建及其他配置哦~
