【方法介绍】模拟球不会转？检查485接线和拨码了么

模拟球机485那些事

关于模拟球机，我们最关心的应该是球机拨码和485线连接。

拨码说明：不同型号设备拨码开关位置与拨码方式不同。

本文以最常见的7寸智能球为例，让小编带大家了解一下。

拨码开关位置

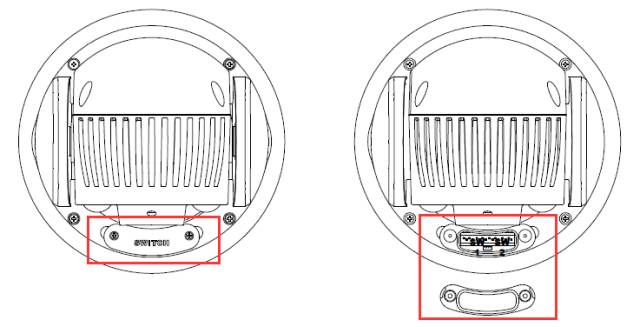

打开智能球前方拨码开关盖（该盖上印有SWITCH丝印）可见到拨码盘。

拨码开关

智能球拨码开关可以分为SW1和SW2，

如下图所示。

SW1说明

其中SW1用来设置智能球地址，拨码开关采用二进制原理设计。

SW1上的开关1-8位打为ON档，分别对应数值1、2、4、8、16、32、64、128，地址值为对应各个位数值累加之和。

例如地址值63：1+2+4+8+16+32+0+0，对应于开关1-6位打为ON档，7-8为OFF档。

没有看懂？没关系！

小编偷偷告诉您：球机断电重启，进行自检的时候也将显示地址值。

SW2说明

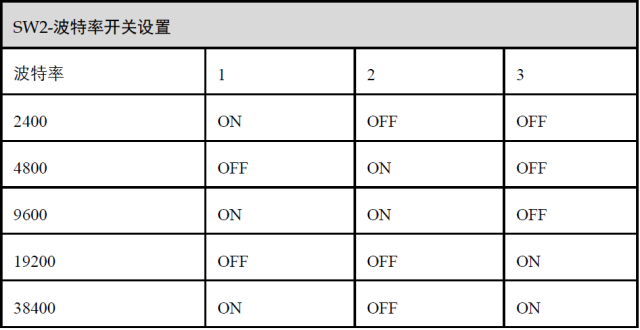

SW2中的开关1、2、3，用来设置智能球波特率，具体拨码情况参考下图。

其中，波特率默认值为2400bps。

SW2中的开关4、5、6用来选择智能球的通讯协议，默认都选择OFF即可，这时协议为自适应。

SW2第7位用来选择RS485通讯为，单工或半双工。

SW2第8位用来设置120Ω终端匹配电阻。

（7和8默认即可，一般不需要设置）

与录像机的485连接

球机拨码完成后，接下来需要将485+和485-分别与录像机的T+和T-进行连接。

录像机云台配置

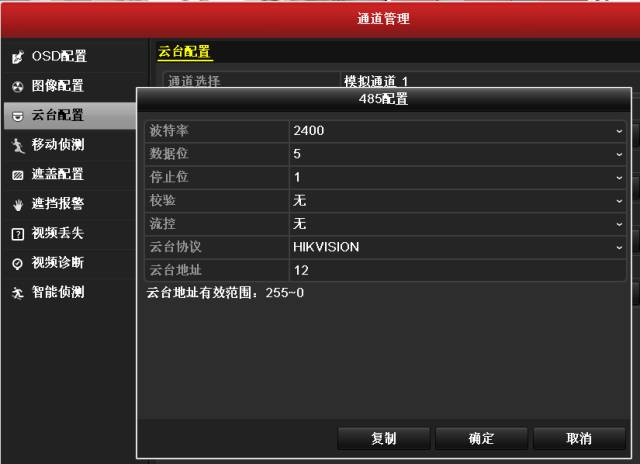

录像机主菜单/通道管理/云台配置/485设置里填写对应的485信息。

看了如上设置说明，不知是否对模拟球机485有一定的了解呢？

大致总结为：球机拨码设置485信息，球机断电重启自检确认485信息，然后通过485线连接录像机后，在录像机云台配置里填写对应的

485信息。
