【技术干货】线路不通，如何检测？

干

货

线路不通，怎么测电压和电流？

网线不通，怎么用测线仪检测？

1.如何检测电压？

所有线管及导线（网线、电源线）铺设完毕后，使用网络测线仪、万用表测试线路中是否存在断点或者信号强度的衰减。一般情况下测试电源供电线路时，能达到设备正常工作时的电压值：DC 12V±10%范围内即可。

2.如何检测电流？

选择适配器电流大小时，要根据搭载设备的最大工作电流。

如果有直接标注的，可以按照设备说明书中要求的电流测试；

如果设备说明书中只标注了设备工作时的功率，可根据公式换算出设备工作的电流：

I（电流）= P（功率）/U（电压）

Tips

摄像机在切换（白天/黑夜）模式时，瞬间的最大功率会比设备正常工作时的功率要大，这时在换算工作电流时需要按照设备标注的最大功率计算。

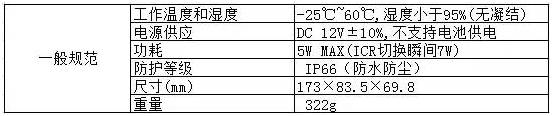

如下表所示为萤石C3C参数规范表，此时电流为：

I= 7（ICR切换瞬间功耗）/12（电压）≈0.58(A)。

3.如何测试网络信号？

网络水晶头标准制作线序分T56BA和T568B：

标准A接法:

白绿 绿 橙白 蓝 白蓝 橙 白棕 棕

标准B接法:

白橙 橙 白绿 蓝 白蓝 绿 白棕 棕

其中T568B较为常用。

测试网络信号时，使用网线测线仪将网线的两头水晶头分别插入到远程测试端和主测试端，再打开测线仪电源。

判断方法如下

A：直通线的测试

测试直通线时，主测试仪的指示灯应该从1到8逐个顺序闪亮，而远程测试端的指示灯也应该从1到8逐个顺序闪亮。如果是这种现象，说明直通线的连通性没问题，否则就得重做。

B：交错线的测试

测试交错连线时，主测试仪的指示灯应该从1到8逐个顺序闪亮，而远程测试端的指示灯应该是按着3、6、1、4、5、2、7、8的顺序逐个闪亮。如果是这样，说明交错连线连通性没问题，否则就得重做。

有时线路测试连通正常，连接摄像机后却出现设备无法注册或者不在线，这时最好的测试网络方法就是用笔记本电脑连接网络，测试网络的丢包率和延时率。

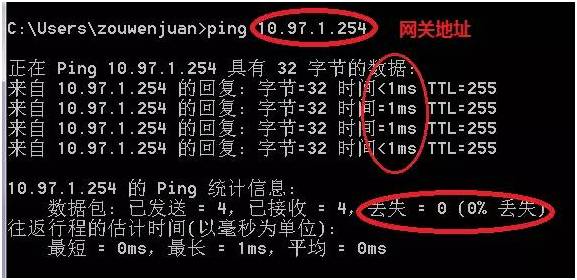

本地网络测试时可以使用计算机的ping命令直接去ping本地网络的网关地址。

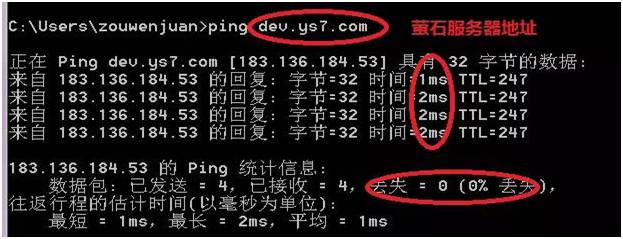

远程网络测试时可以ping萤石服务器地址：dev.ys7.com。

网络正常情况下ping值返回的时间值在100ms以下，丢包率一般不超过1%，如果超出，就需要重新检查布线线路或者网线水晶头的制作质量了。
