【科普系列】弱电耗材的选择

针对对象：具有安防、网络相关技术和安装能力的客户。

安装环境：使用适配器的电源线延长（≤30米）安装或者使用，集中供电方式安装，12V供电。

电源线

这里提到的电源线针对：

设备自带的适配器电源线不够长时

使用集中供电的方式给设备供电时

目前监控行业采用的电源线一般规格为：

RVV2*0.5；RVV2*1.0；RVV2*1.5

这三种均为两芯护套线，短距离建议使用软线电源线，距离较长时建议使用硬线电源线。

根据传输距离及设备功率计算使用电源线的线径，电源线承载的电流参考下表：

网线

按照使用环境的不同，网线可分为室内网线和室外网线

室外网线是PE护套，室内网线是PVC护套。

PE护套可以承受雨淋和日晒（浸水里不可以），低温可以到达-40℃，PVC护套只能用于室内环境，低温只能到-20℃。

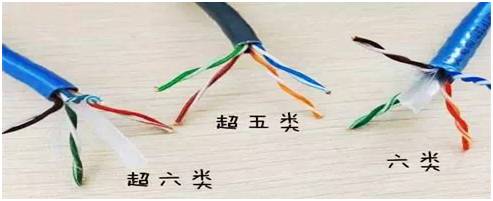

按照电气性能划分，常用的网线主要包括超五类、六类和超六类。

外观上：超五类网线：外皮标注“CAT5e”字样 ；六类网线：外皮标注“CAT6”字样 ；超六类网线：外皮标注“CAT6e”字样 。

结构上：六类网线内部结构增加了十字骨架，将双绞线的四对线缆分别置于十字骨架的四个凹槽内；超六类的十字骨架是采用齿轮状的有线槽形状 。

性能上: 超五类网线可传输百兆信号；六类网线可传输千兆信号； 超六类网线可传输万兆信号。

屏蔽线：在护套和线缆之间用一层锡纸等材料包一圈，用来降低干扰和辐射，对远距离传输和静电浪涌有较大好处。

对于干扰性特别强的环境，如电厂、变电站、大型电子设备、电磁炉、微波炉等地方就需要选择屏蔽网线。如果是电梯布线，就需要选择带钢丝的电梯专用网线。

Tips

网线传输距离不能超过100米，否则会导致数据丢包，视频信号时断时续，甚至无法正常连接。超过100 米可用交换机连接加长，每段线路中交换机的数量不多于三个。如果安装环境复杂,存在干扰源就需要使用带屏蔽的网线。

光纤

如果传输距离太远，需要采用光纤传输方式

光纤以光脉冲的形式来传输信号，因此材质也以玻璃或有机玻璃为主。它由纤维芯、包层和保护套组成。

光纤分为单模光纤和多模光纤。

监控中多采用单模光纤，配合光电转换器实现信号的传输，最远传输距离可达几十公里，而且传输效果稳定，布线方便。

布线技巧

1

室外布线

室外布线可采用架空或地埋的方式，无论是架空或地埋，都要使用穿线管，便于保护线材，也可以使工程项目更加美观。

2

室内布线

室内布线可采用桥架或线槽，特殊场合需采用镀锌钢管，防爆软管等。天花板、吊顶部位走线可用金属软管或者使用具有阻燃材质的PVC管套管。

3

Tips

线管线槽的标准的选择可依据线管内所穿导线的总面积（含外皮），不超越管子内孔截面面积的70%的极限进行选配。

（一般家用监控视频选择16Ф或20Ф的线管即可）
