【配置指导】报警主机本地探测器接线再也不慌啦

报警主机本地探测器接线再也不慌啦

报警主机拿到手，探测器接线一脸懵？说明书内容太多找不到想要的接线指导？两幅图教会您报警主机本地探测器接线，再也不慌啦，So easy！

备注说明

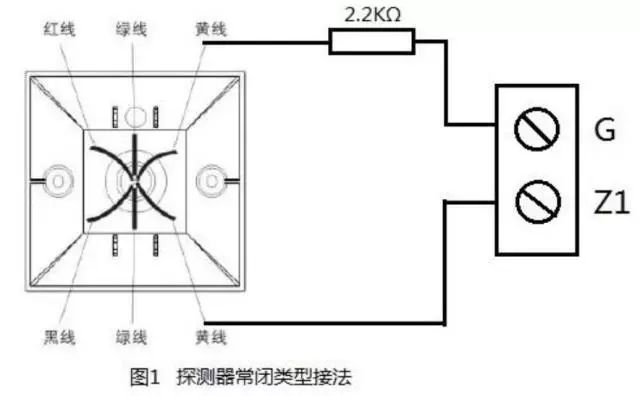

1.此图中探测器型号为DS-1T21DN-B，其他探测器接法类似。

2.黄线和绿线都不区分正负，绿线为防拆线，不需要接。

3.本地接口未接探测器空余的情况需要接2.2K电阻，不能空着。

4.红：+12V 绿：TAMPER

黑：GND 黄：ALARM

手指选中上面接线图往左拖动阅读哦

好了，本文到这里就结束啦，是不是看不够呢？报警主机更多相关内容后续来袭，敬请期待。
