【操作指导】当DS-1100K遇上69UD解码器

很多大神在配置1100K键盘控制69解码器操作过程中，突然发现1100K的输出设备中，69UD解码器只有VGA1和HDMI1，瞬间无从下手。

下面容小编，给大家讲讲其中的门道：

① 4200设备管理，添加设备（69UD解码器和IP Dome球机）。

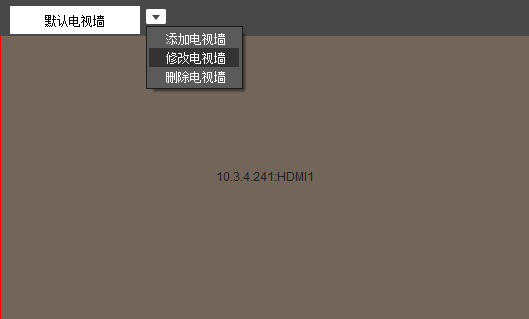

② 4200电视墙，默认电视墙，点击修改电视墙。

第一步 4200配置69UD解码上墙

69UD要用1100K解码上墙，有个前提步骤，必须先在电脑4200电视墙客户端软件上，配置好解码上墙。

① 4200设备管理，添加设备（69UD解码器和IP Dome球机）。

② 4200电视墙，默认电视墙，点击修改电视墙。

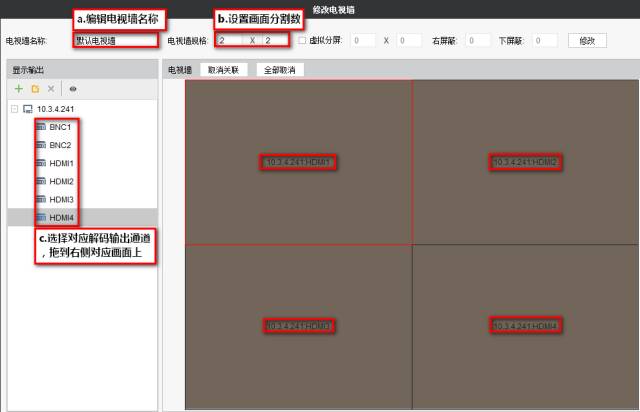

③ 电视墙配置（编辑电视墙名称，设置画面分割，选择对应解码输出通道拖拽都对应画面上，最后将对应摄像机监控点拖到对应解码输出通道所在的画面上）。

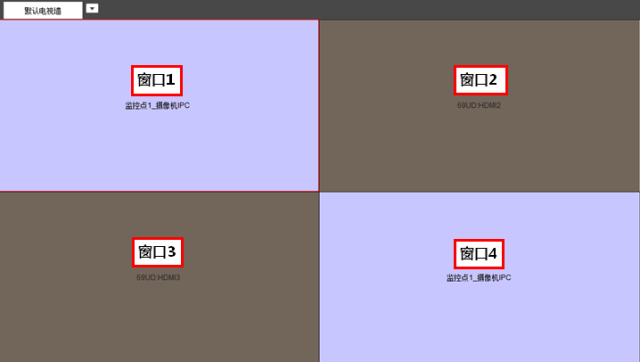

提示：4画面分割的窗口号如上图所示

那么问题来了，多画面分割的窗口号如何查看呢？

选择监控点窗口，右键有一个解码状态，上面会显示对应的窗口号。

注意

确保您的大屏已经能够正常输出图像咯~~~

第二步 1100K键盘对69UD解码上墙

④ 1100K操作，管理员登录，设备管理，添加设备（69UD解码器和IP Dome球机），用户管理，添加操作员，将设备都关联给操作员。

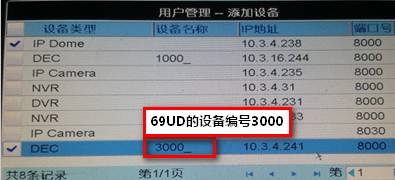

⑤ 查看69UD解码器的设备编号是3000，查看4200客户端电视墙上对应解码输出通道所在的窗口号（1、2、3、4）。

⑥ 1100K上操作指令：1100K键盘切换上墙的格式为“数字A+MON+数字B+CAM”，其中数字A为“设备编号+窗口号”，数字B为前端编号。

如“3001+MON+1+CAM”即可切换图像上墙。

看了配置步骤，是不是觉得很厉害，你学会了么？记得扫描下面二维码的海康经销软件哦
