【配置指导】录像机报警输入输出设置

录像机报警输入输出设置

注：本文以DS-8600N-I系列的录像机为例

part

1

报警输入设置

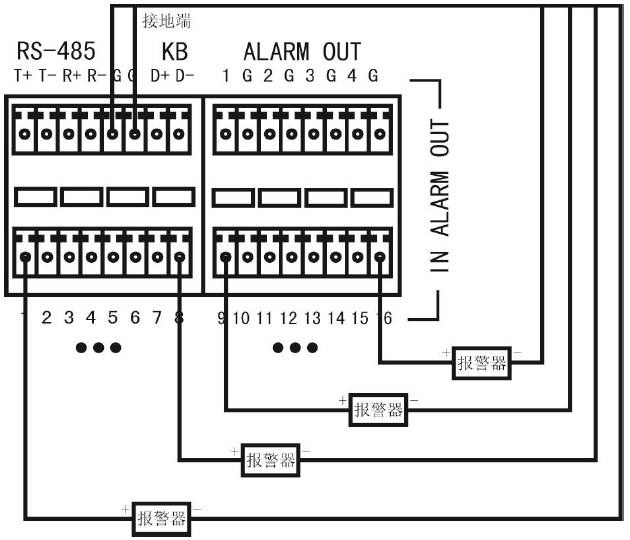

报警输入端口示意图

报警输入配置

1

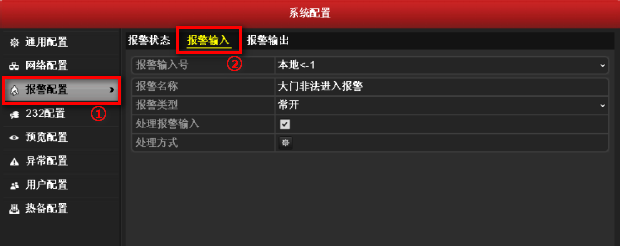

主菜单--系统配置--报警配置--报警输入

报警输入号：选择接报警输入设备的输入

报警名称：自定义

报警类型：与选用的报警输入设备不报警时的类型一致

举例：报警输入设备常闭时报警，常开时不报警，那硬盘录像机上报警类型选择常开

处理报警输入：勾选

2

处理方式

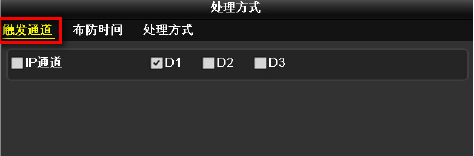

触发通道：当需要报警联动录像或者报警弹图像时需要选择对应的通道

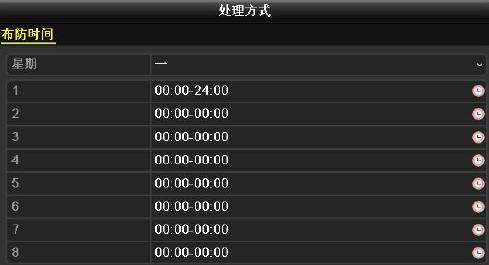

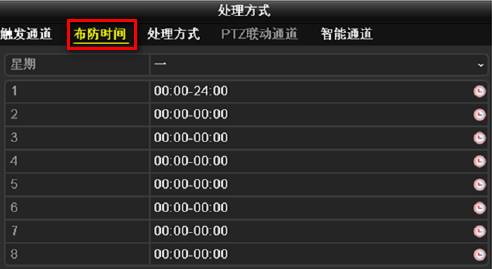

布防时间：选择 “星期 ”为周内某一天，可对这天进行配置

注：单日内可以设置8个时段，各时段不可交叉或者包含

举例：在20:00-8:00进行报警布防，则需要设置2个时段：第1个时段设置为20:00-24:00，第2个时段设置为00:00-08:00

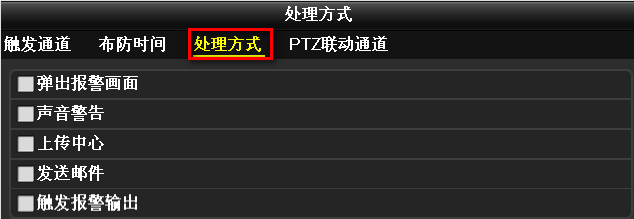

处理方式：

弹出报警画面：报警时，在预览界面报警通道的图像

注：“预览配置”的“报警触发端口”选择显示器

声音警告：报警时，设备会发出蜂鸣声

上传中心：报警时，可以上传至安装监控软件的PC

发送邮件：报警时，可以联动发送至邮箱

触发报警输出：报警时，可以联动报警输出设备，如警铃等

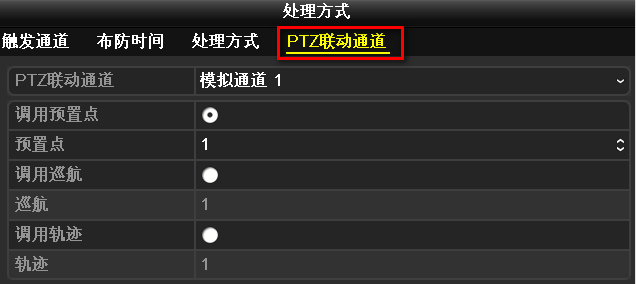

PTZ联动通道：报警触发时，可以联动调用预置点、巡航、轨迹

注：一路报警输入可触发多个通道的预置点，巡航，轨迹调用，但只能调用预置点，巡航，轨迹中的一种

判断报警输入接口是否正常的方法：不接报警输入设备，将报警设为常闭，处理方式选择声音警告，看是否报警，如果有报警声，说明接口没问题

part

2

报警输出设置

报警输出端口连接示意图

注：外接直流负载时，建议在2V电压、1A电流限制范围内使用

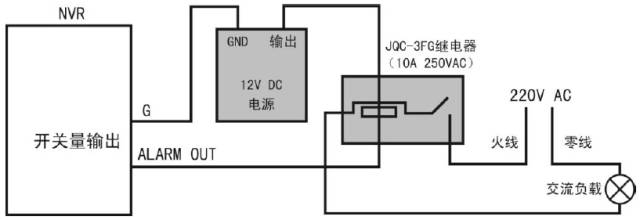

外接交流负载时：必须拔掉主板对应的短接子，并且要外接继电器

报警输出配置

1

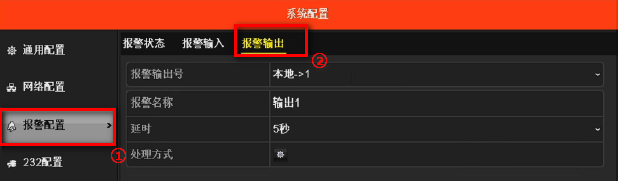

主菜单--系统配置--报警配置--报警

报警输出号：选择接报警输出设备的输出接口

报警名称：自定义

延时：设置报警延时时间

2

处理方式

对报警输出进行布防时间段设置

判断报警输出接口是否正常的方法：万用表打到R档，用万用表短接（接out和G），万用表叫说明接口正常
