【操作方法】海康球机巡航配置方法

海康球机巡航配置方法

一

在录像机上配置巡航

1. 配置云台参数：

进录像机主菜单--通道管理—云台配置界面。

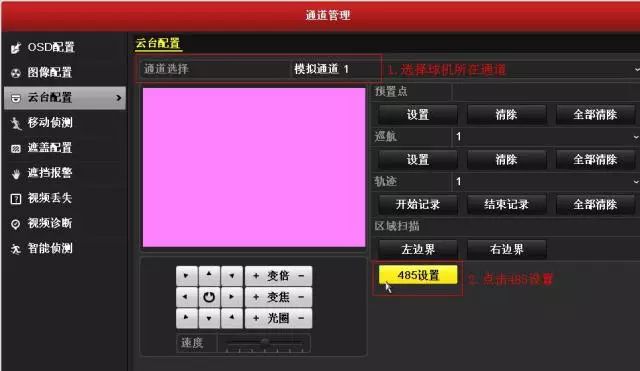

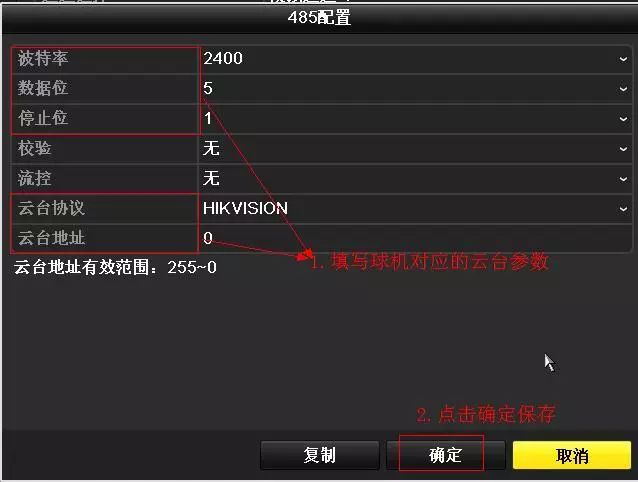

模拟球机需要先选择对应通道，点击485配置（如果您是网络球机，请忽略这一步）。

根据您球机上的拨码填上对应通道的球机波特率、协议、地址位。点击确定，回到云台配置界面。

此时回到云台配置界面，点击上下左右的箭头，球机是能转动的，如果转不了，请核对云台参数信息再来填写。

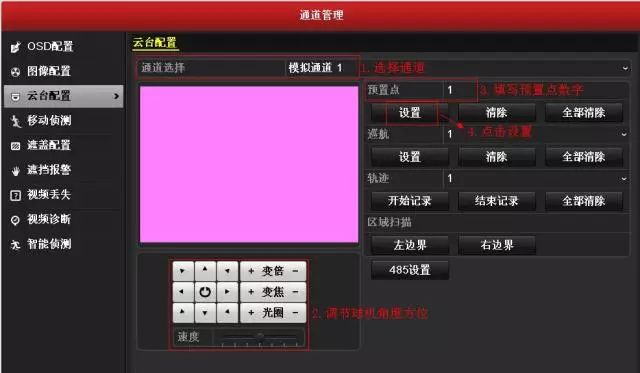

2.设置预置点：

1) 选中球机所在的通道号；

2) 使用云台上下左右转动调整球机位置；

3) 预置点填写您配置的预置点，比如图示我配置的是预置点1；

4) 点击设置。

预置点1就配置好了，以次类推，根据您自己的需求配置其余的预置点2、3、4……

3.调用预置点：

点击云台配置界面右下角PTZ按钮，进入云台控制界面。

选择球机通道，点击常规控制，预置点后面填写您刚刚配置的预置点编号，点击调用预置点。如果配置成功了，球机会转到您配置的对应的预置点位置。

图中示例是调用预置点1的截图。

4.配置巡航：

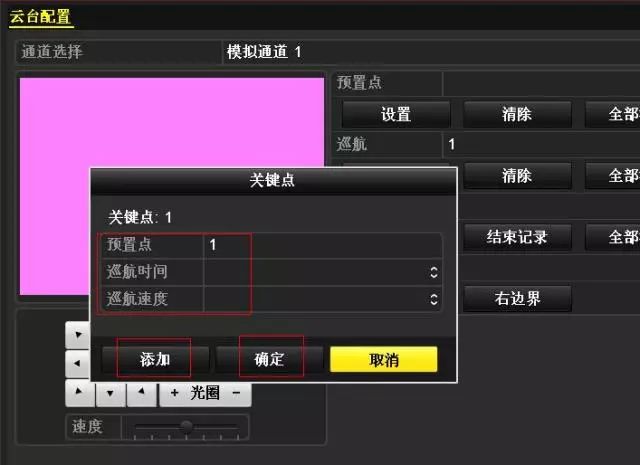

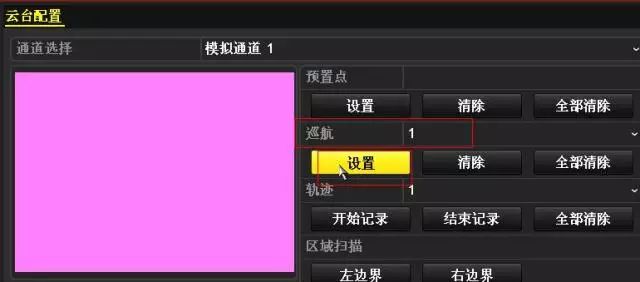

进入录像机云台配置界面填写巡航路径，点击设置，弹出关键点界面，如下图所示。

设置预置点，巡航时间与巡航速度，点击添加，此时关键点会变为另外一个。以此类推，设置其余关键点。所有的关键点都添加完了之后，点击确定保存。

说明：

关键点：即巡航路径的巡航点。

巡航时间：球机停留在该预置点的时间，数值越大，在该点停留的越久。

巡航速度：球机从一个点到另外一个点的运动速度等级，数值越大，转动越快。

5. 调用巡航：

以上路径都设置好之后，进入云台配置界面，点击右下角PTZ进入云台配置界面。

点击常规控制，选择刚刚配置好的巡航路径，点击调用巡航。

二

通过电脑网页配置网络球机巡航

1.进入球机配置界面：

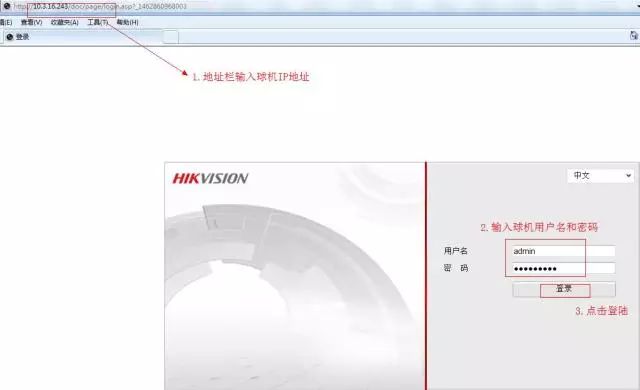

局域网电脑进球机IP地址，输入球机IP地址，用户名，密码信息点击登录进入球机。

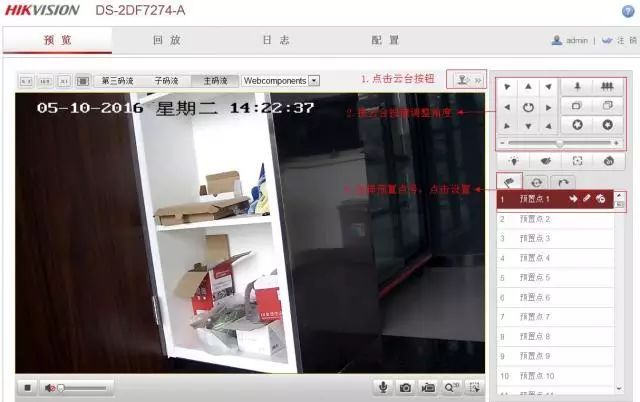

2.进入预览界面，点击右侧的云台按钮配置预置点：

点击云台配置按钮；按上下左右等按键调整到自己需要的角度；点击预置点后面的设置保存该预置点。

以次类推配置其余的预置点。

3.配置巡航路径：

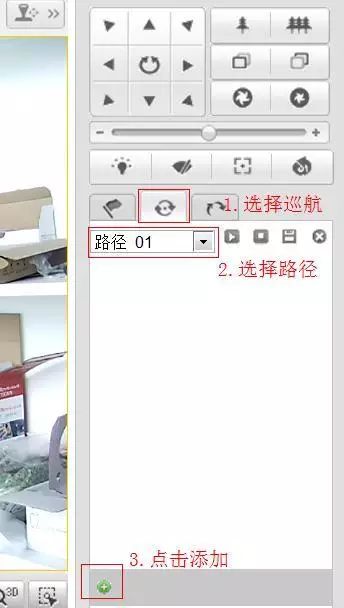

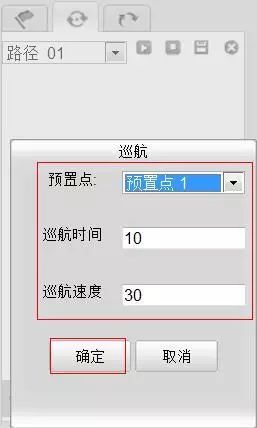

1) 点击巡航按钮，选择路径，点击添加按钮，弹出巡航配置界面，如下图所示。

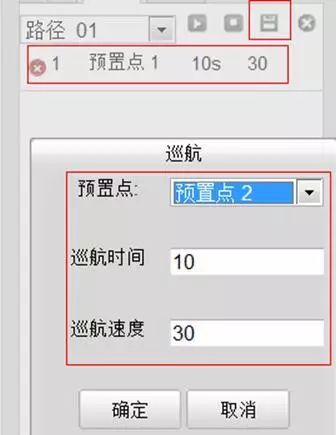

2) 选择预置点，填写巡航时间和速度，点击确定保存。可以看到路径下面已经有刚刚添加的预置点1了，依次类推再添加其余的预置点。

都配置好之后，点击路径后面的第三个按钮，保存巡航路径。

3) 路径保存好了之后，点击开始，就开始按照您配置的巡航路径开始转了。

常见问题

1.海康模拟球机在录像机上不转怎么办？

1） 首先确认球机刚上电时自检转一圈是正常的，如果自检都异常，可能是球机供电或者球机机芯异常。

2） 若自检正常，请检查485接线，看下是否有接反或者短路情况。

3） 若接线正常，请核对球机云台参数，波特率，数据位，地址位，协议是否有误。海康的球机，在上电时，录像机上会有显示云台信息。

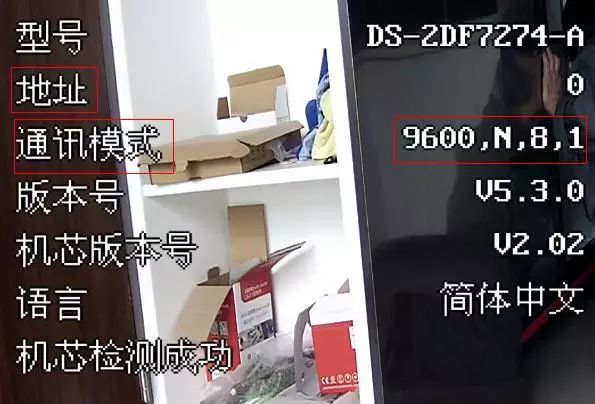

如下图所示这台，地址是0，波特率是9600，数据位是8，停止位是1。

4） 若上述都没问题，可以测试下硬盘录像机上的485接口的电压，正常是1~5V。

2.第三方模拟球机接海康录像机，不能巡航怎么办？

若您是第三方模拟球机，需要联系下第三方的球机厂家，确认下他们是否有特殊预置点可以开启巡航。直接在录像机云台配置界面调用对应的预置点即可调用巡航。
