【基础介绍】NVR的双网口介绍

NVR的双网口介绍

Q

A

网络IP不够用怎么办？

双网口来帮忙！

双网口的NVR有2种网络工作模式

网络容错

此种模式只有一个网口工作

当一块网卡的网络出现故障时，系统启用备份网卡来保证系统的网络工作正常

两张网卡使用相同的IP地址

选择“主网卡”，可以选择LAN1或LAN2作为主网卡（选择哪个作为主网卡，摄像机就要接哪个网口）

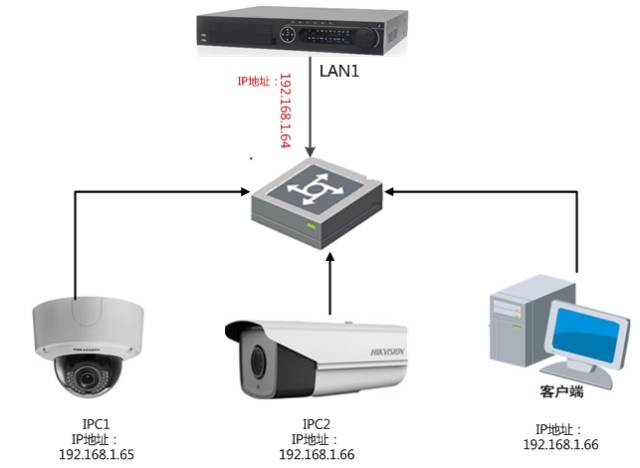

典型拓朴图

多址

设定

重点！来啦！

此种模式下，2个网口配置不同的IP地址，实现双网隔离，当IP不够用时，该工作模式非常具优势

两张网卡的参数相互独立，网卡相互工作

选择“网卡选择”可以分别对LAN1和LAN2进行设置。可选择一张网卡为默认路由（例如：网口2接路由，那默认路由就选择LAN2）。

当系统主动连接外部网络时，数据由默认路由转发

典型拓朴图

内

容

扩

展

01

IP 地址配置

自动获取

⏩主菜单—>系统配置—>网络配置—>基本配置，启用“自动获取IPV4地址”

⏩进入主菜单—>系统维护—>系统信息-->网络状态，可以查看到自动获取的IP地址

✴注：录像机接入的是支持DHCP功能的路由或者交换机

02

IP 地址配置

手动分配

⏩主菜单—>系统配置—>网络配置—>基本配置，将“自动获取IPV4地址”前的✅取消掉，手动配置IPV4地址

✴注：IPV4地址要与网络中的设备（接在录像机LAN口上的摄像机、电脑）同一个网段
