【方法介绍】关于模拟球机拨码设置

关于模拟球机拨码设置

当一台录像机上连接多个模拟球机控制的时候，在安装前需要对球机进行地址位的拨码

RS485的传输距离根据波特率的不同，最大传输的理论距离是不同的，在实际安装过程中可能需要对球机进行波特率的拨码

1

球机初始（默认）设置

地址码：0

波特率：2400

2

如何查看拨码开关

在智能球边沿保护盖内有拨码开关，用于确定智能球的地址、波特率和通讯协议等参数

有透明罩的球机：将透明罩打开

红外球机：在两侧耳朵处（switch）

智能球有SW1 和SW2 两个开关

SW1 用来设置智能球的地址位

SW2 中的开关1、2、3 用来设置智能球的波特率

红外经济型智能模拟球自适应PELCO-D、PELCO-P 和HIK协议

拨码开关采用二进制原理设计

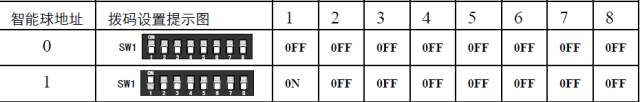

SW1 上的开关1-8 位打为ON 档，分别对应数值1、2、4、8、16、32、64、128，地

址值为对应各个位数值累加之和，其中开关打为OFF 档，该位取值为零。

例如地址值63：1+2+4+8+16+32+0+0，对应于开关1-6 位打为ON 档，7-8 为OFF 档。

4

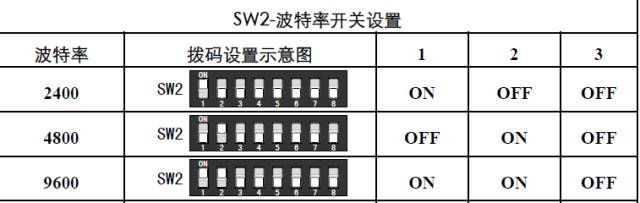

波特率的设置

SW2 中的开关1、2、3 用来设置智能球波特率，分别代表2400bps，4800bps，9600bps

模拟球机的拨码设置相对简单，在录像机上不能控制的情况下，可以在录像机上核对一下484参数里面的波特率，地址位和协议是否跟球机匹配
