【配置指导】1100K键盘如何解码上墙

DS-1100K 配置解码上墙

上一篇介绍了DS-1100K键盘设备添加和本地预览的配置方法,下面介绍一下如何通过DS-1100K 键盘解码上墙

操作员登录

配置篇

1

登录操作员账号

点击输入设置——输入列表

查看输入列表中，可以看到所有编码输入的通道，通道所对应的编号就是操作中的CAM号。

点击输出设备-输出列表

查看输出列表中，可以看到所有的解码输出通道，通道对应的编号就是操作中的MON号。

2

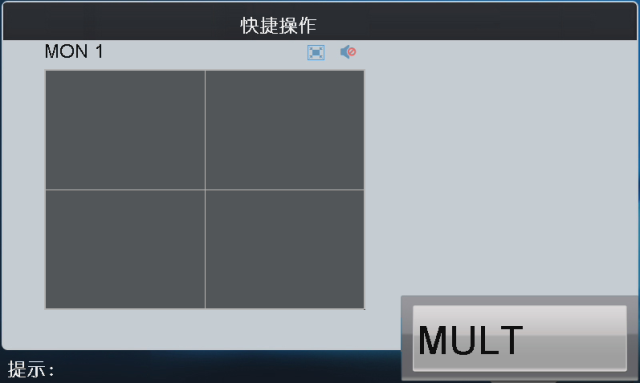

画面分割

设置画面分割操作，用于将选定的输出通道进行指定的画面个数进行分割，目前画面分割操作只支持1/4/9/16。

具体操作步骤：

1. 输入数字I+MON键，选择编号为I的输出通道；

2. 输入数字J+MULT键，表示将输出通道I进行J画面分割操作；

3. 输入数字K+WIN键，或者通过触摸屏选择子窗口，可以选择分割窗口。

3

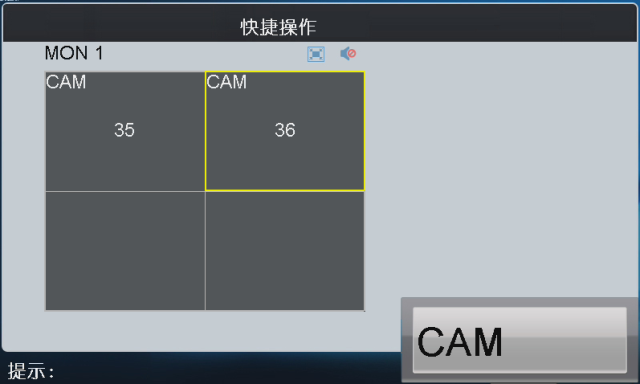

解码上墙

用于将选择的输入信号通过解码输出通道进行输出显示。

1. 输入数字I+MON键，选择编号为I的输出通道；

2. 输入数字K+WIN键，或者通过触摸屏选择子窗口；

3. 输入数字K+CAM键，表示将编号为K的输入通道信号，通过输出通道I的窗口J进行解码上墙。

画面分割模式下，选择一个子窗口，点击全屏按钮将所选择的子窗口进行全屏输出，再次点击后还原。
