【键盘操作】DS-1003K 键盘连接模拟球机控制云台

1003 K 键盘连接模拟球机控制云台

会有很多客户来问小编，手上买了一个DS-1003K的键盘，如何去控制模拟的球机，其实超级简单，下面为你一一介绍配置

接线篇

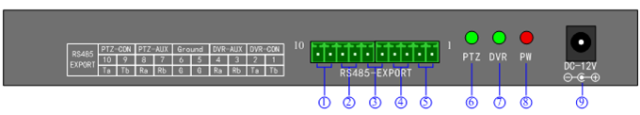

1003K PTZ -CON的TA（10）和TB（9）口分别连接球机485线的RS485+和RS485-

如下图所示：

配置篇

1.在键盘上长按 “设置” 3 秒，进入控制键盘自身参数设置(默认密码为: 8888)

2.进入PTZ设置，选择要控制的球机的波特率，协议和地址位。键盘摇杆上下键可以选择波特率，协议等选项，左右键调节选项的具体值

小贴士

海康的模拟球机出厂默认的地址位是0，波特率是2400，拨码需要在将机子的机身的盖子打开，里面有对应的拨码开关

控制篇

1.云台的控制：输入球机的地址后可以直接使用键盘摇杆进行上下左右方向的云台控制

2.预置点的设置：将云台转到想要设置预位的地方，按"设预置点"键，键盘屏幕显示屏的下方会出现”设置预置位“，输入要设置的预置位号，按”确认“键确认保存

可以重复上一步骤设置更多的预置点

3.调预置点：按“调预置”键，键盘显示屏下方出现“调用预置位”，输入想要调用的预置位号确认即可。

4.花样扫描的设置：长按F1按键 2秒开始花样扫描轨迹学习，再次按下停止花样扫描学习

F2 按键 开始运行花样扫描

注：花样扫描功能的实现需要球机支持

小贴士

偷偷的告诉你：海康的模拟球机可以调用特殊的预置点可以开启快捷巡航的功能，例如AE 系列的预置点是46号，只要设置了预置点，直接调用就可以一键开启巡航
