【弱电基础】RS485相关介绍

RS485

1

RS485的工作原理

RS485的逻辑特性：

RS485以+（2~6）V表示逻辑1，以-（2~6）V表示逻辑0。

也就是说RS485信号的电压范围是2-6V，靠电压变化来识别信号。

2

RS485线的选择

建议屏蔽双绞线，保证有较好的抗干扰性。

3

引起RS485信号衰减的因素

485信号传输过程中会因为：

线材（如使用非屏蔽双绞线，或者将网线改造成控制线）、

外部环境（有大功率的设备产生静电干扰）、

连接的设备数等因素导致电压值下降。

4

RS485信号的干扰

共模干扰：

是指485传输线以外的导体对485传输信号产生的干扰，这类干扰会导致485传输线的电压同向变化（正负都增加或者减小），超出正常范围。

一般多为地线或者电源线的干扰。

解决办法

使用屏蔽双绞线。

差模干扰：

是指485传输线正负线之间的干扰，会导致485信号的电压反向变化（正负变化不一致）。

解决办法

多个球机之间的连接建议使用手拉手的方式，不使用星型方式。

不使用星型连接方式的原因有两点：

1、星型连接方式容易在485控制线汇总的一端产生共模干扰。

2、485线之间的差模干扰全汇聚到汇总端，容易导致信号失真。

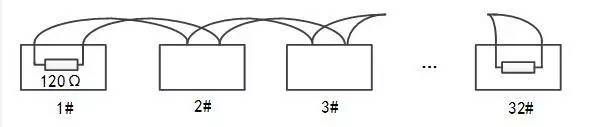

推荐方式：手拉手连接

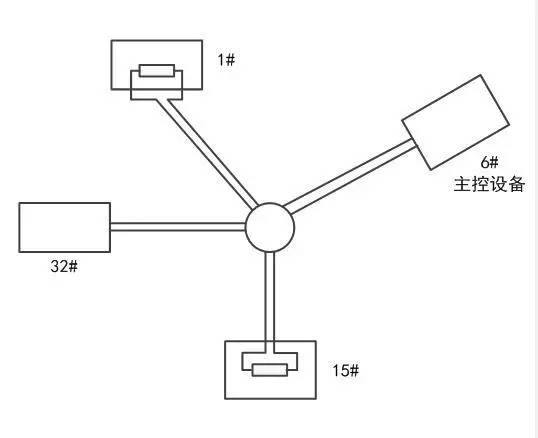

不建议的方式：星型连接

5

485分配器

比如采用星型链接方式，实现一台录像机需要控制多台球机，可以使用485分配器来实现。

6

485共享器

比如一个模拟球机需要接入多台录像机实现控制，可以使用485共享器来实现。

END

那些关于RS485的事就说到这了~
