【音频接线】录像机外接有源拾音器接线指导

嘘，偷偷告诉你，一般人我不告诉他哦：录像机要实现对讲的功能需要外接有源拾音器哦。

那么应该怎么接线呢？废话不多说，直接进入正题啦~

温馨提示

要把拾音器连接到硬盘录像机上，首先要确认拾音器音频信号输入是否符合2-2.4V电平以及1000欧姆阻抗的要求。如果不符合，可能会造成无声音或声音轻，或者啸叫。

接线原理

录像机后面的音频接口一般都是BNC接口或者莲花头AV接口，这样的接口类型该怎么接线呢?往下看！

1

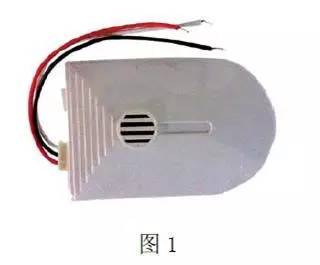

首先根据拾音器说明书，确认好拾音器接线口的定义，一般的拾音器用3芯线就可以满足需求，3芯分别为电源正极，信号端和电源负极（也叫公共端,即电源负极和信号负极），按下图图1所示，暂定义红色为电源正极，黑色为公共端，白色为信号。

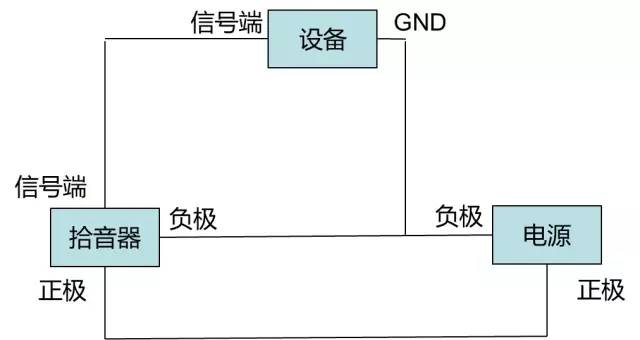

2

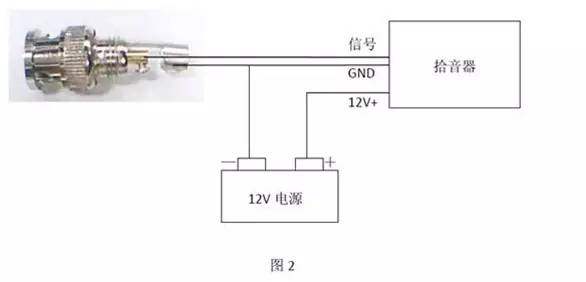

将红色线连接到电源正极，黑色线连接到电源负极，白色信号线连接到BNC头或者莲花头的信号端（根据硬盘录像机音频输入接口选择连接头，找一个接口匹配的线接到设备上，将线剪开，明确剪开后里面每根线的定义按照原理接线），再接一根线将黑色公共端连接到BNC头或莲花头的屏蔽层上即可。具体接法请看图2。

OK啦，今天的接线学习就是这些，亲，你学会了吗？
